【自我学习-zynq-7000】zedboard HDMI显示

参考：

https://blog.csdn.net/luotong86/article/details/52190837
https://blog.csdn.net/rzjmpb/article/details/50212875
https://wiki.analog.com/resources/fpga/xilinx/kc705/adv7511

下载目录：

https://github.com/analogdevicesinc/hdl/releases
根据自己vivado的版本，下载相应的HDL

https://github.com/analogdevicesinc/no-OS/branches/all?utf8=%E2%9C%93&query=201
根据自己vivado的版本，下载相应的例程

而随着图形可视化和数据分析和仿真的需要，需要将ZYNQ输出的信息通过HDMI接口显示在屏幕上，本节将介绍如何通过HDMI显示。

硬件：zedboard、HDMI接口显示器
软件：vivado 2017.4 SDK 2017.4

一，下载相关文件，编译HDL库

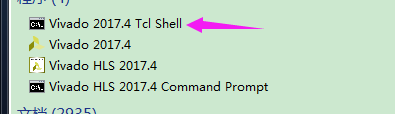

下载地址如上，根据vivado版本下载相应的库与脚本文件，解压完成后打开Tcl shell
在这里插入图片描述
本工程需要如下几个库：
hdl/library/axi_clkgen
hdl/library/axi_hdmi_tx
hdl/library/axi_i2s_adi
hdl/library/axi_spdif_tx
hdl/library/util_i2c_mixer
因此需要通过Tcl shell对其进行编译：

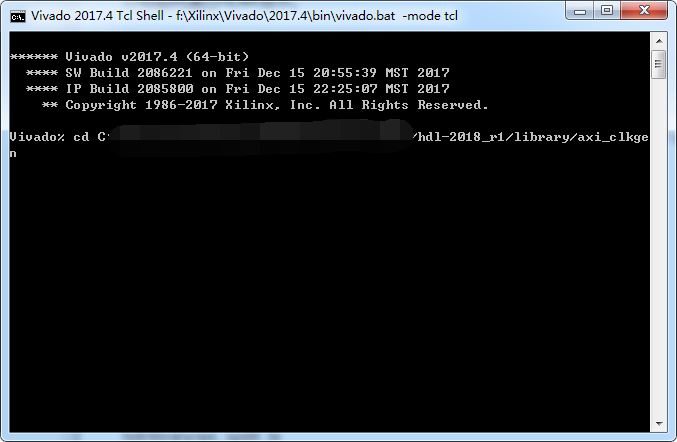

1.进入相应文件夹：
cd C:/hdl-2018_r1/library/axi_clkgen (下载的hdl路径)
在这里插入图片描述

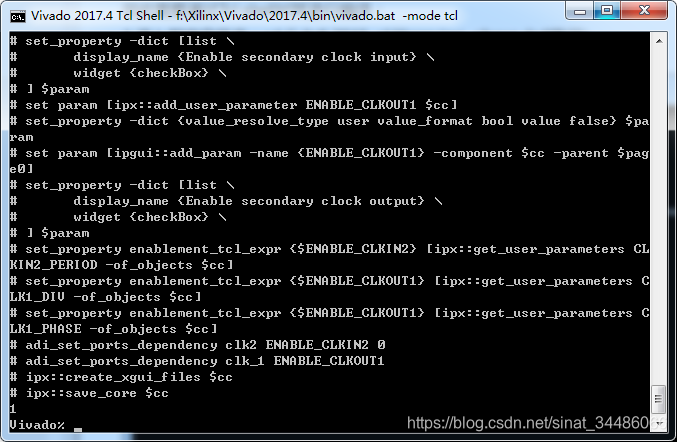

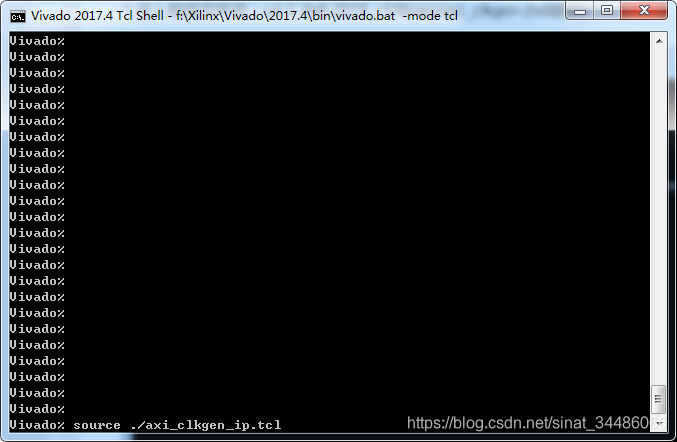

2.编译相关库

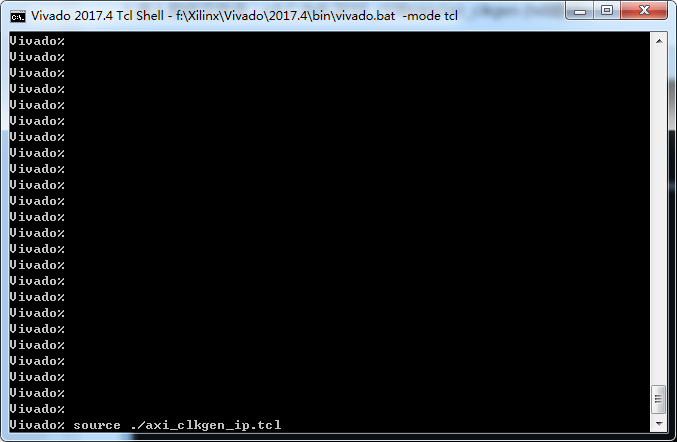

source ./axi_clkgen_ip.tcl

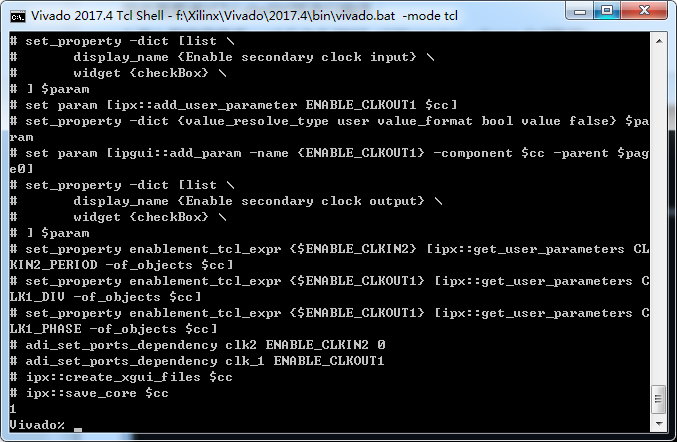

编译完成

如上再对其他所需库进行编译

二、打开vivado，构建工程

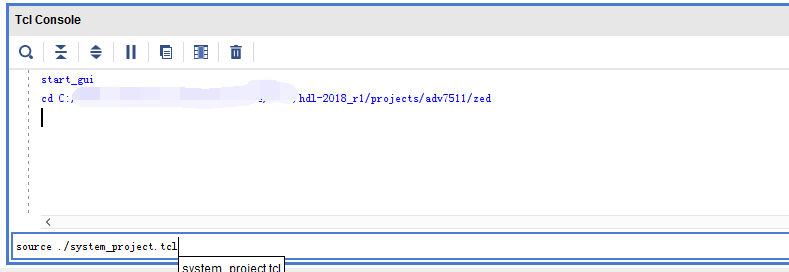

1.打开vivado，在tcl concle 里输入：
cd C:hdl/projects/adv7511/zed （hdl工程路径）
source ./system_project.tcl

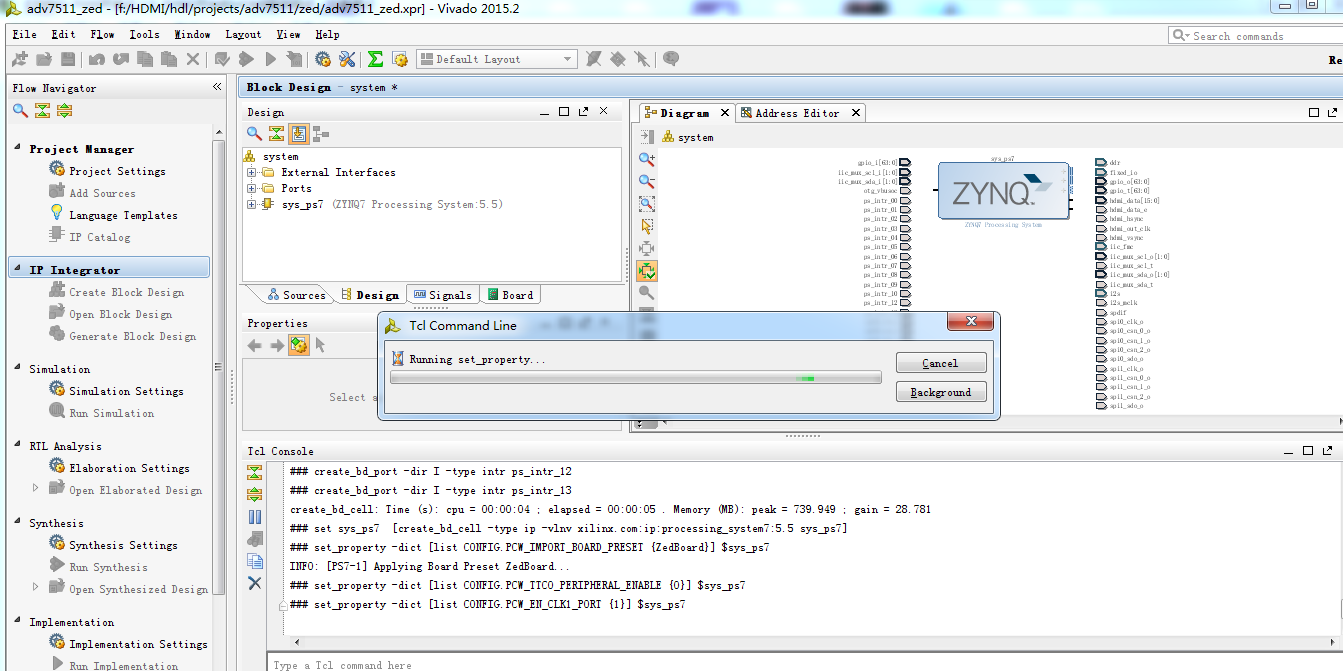

在这里插入图片描述 2.开始编译
**转自https://blog.csdn.net/rzjmpb/article/details/50212875** 等待…………

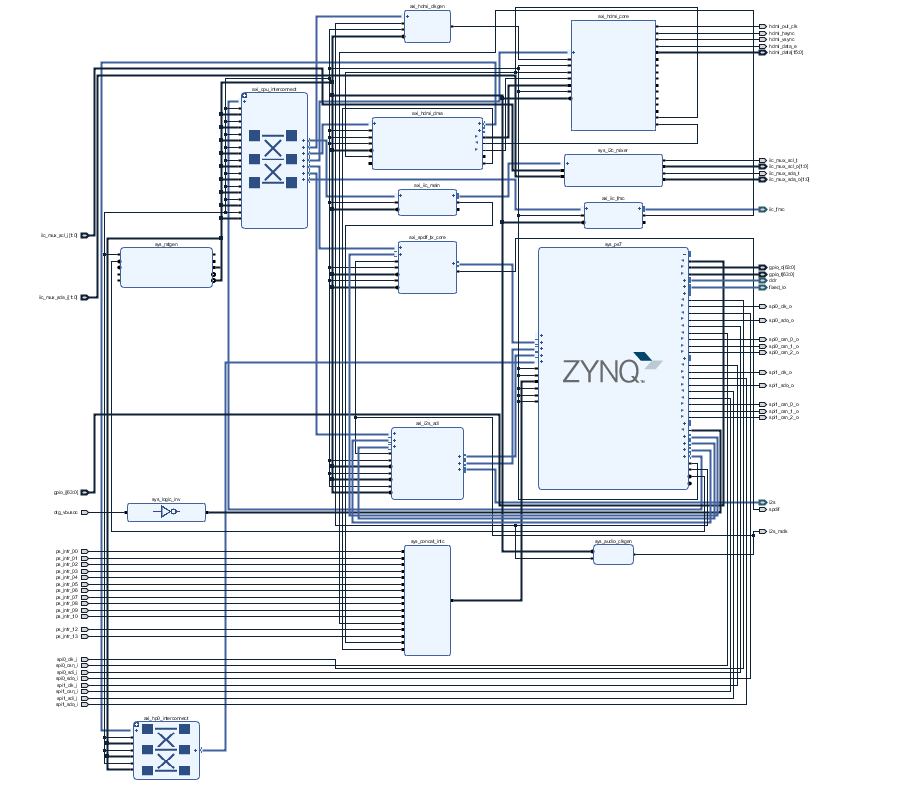

完成编译

三、打开SDK，编译例程程序

1.新建工程
输入project name点击下一步，选择Empty Application， Finish

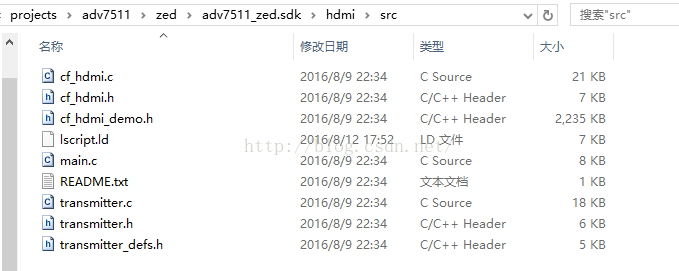

2.打开C:\hdl-2018_r1\projects\adv7511\zed\adv7511_zed.sdk\hdmi\src目录，把下载好的测试程序文件即E:\Xilinx\zedboard\no-OS-master\no-OS-master\adv7511\zed目录下的所有文件拷贝过来
在这里插入图片描述

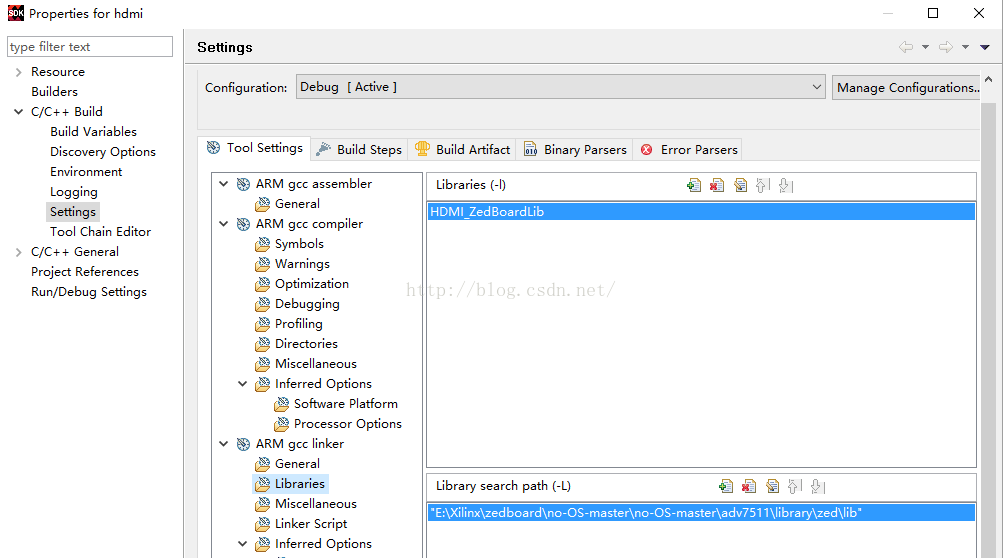

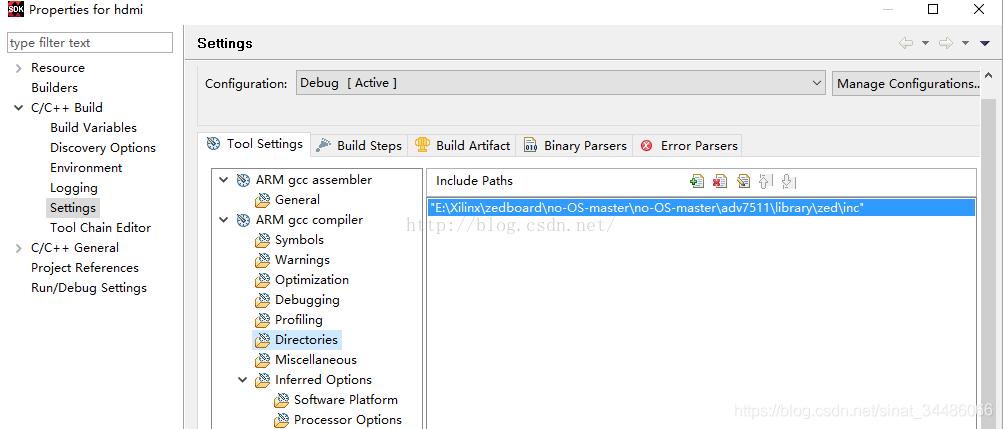

3.设置头文件路径和库路径，右键hdmi项目设置项目属性，添加头文件路径，库文件路径和链接参数，设置完成后SDK自动进行编译。
右键单击工程->properties->C/C++build->Setting->ARM v7 gcc compiler（和ARM v7 gcc linker）->Miscellaneous 把-mfloat-abi的值改成softfp

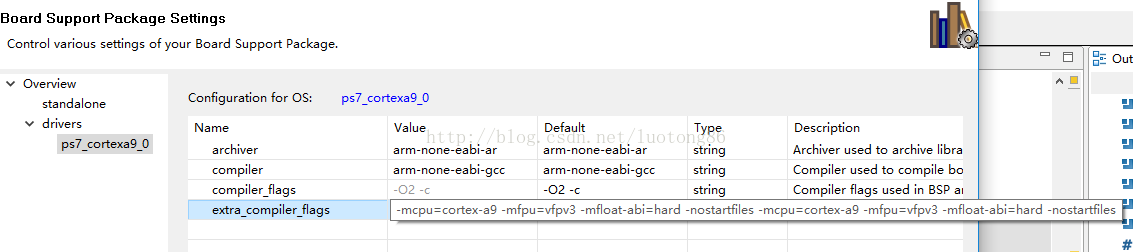

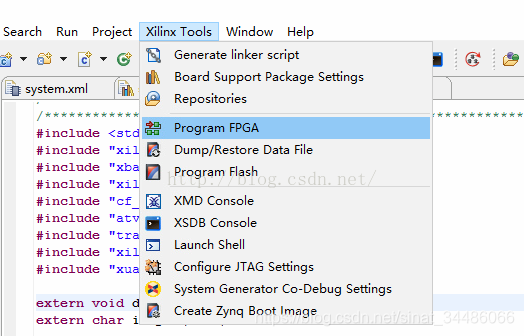

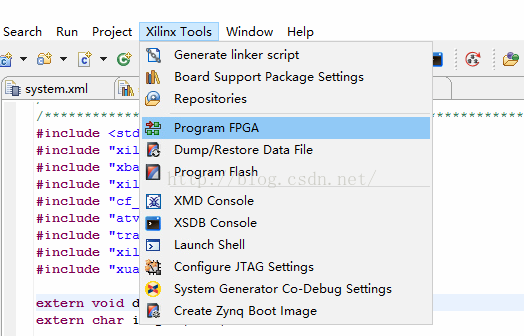

在这里插入图片描述 4.修改BSP项目，右键BSP->Board Support Package Setting
由于动态链接问题，部分函数不能被找到，因此需要在cf_hdmi.c下添加没有被动态链接的xdmaps.c函数。
