柱塞阀(PlungerValve），柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。从而提高了柱塞阀的使用寿命。
柱塞阀工作原理
在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了内外泄漏、同时阀门开启力矩小，能实现阀门迅速开启和关闭。柱塞阀相比截止阀，寿命长，操作省力。但调节行程比截止阀要长，所以节流控制比截止阀要难。对调节有明确要求的场所，两者都不适合。
1、流道：直通式。
2、阀体、阀盖为铸钢或铸钢件，柱塞、阀杆、隔离环为不锈钢。密封圈为柔性石墨或聚四氟乙烯。
3、密封环、隔离环由阀体和阀盖连接螺栓、螺母、弹簧垫压紧。
4、靠柱塞外径与密封环内经实现密封。
5、该阀启闭速度较慢。

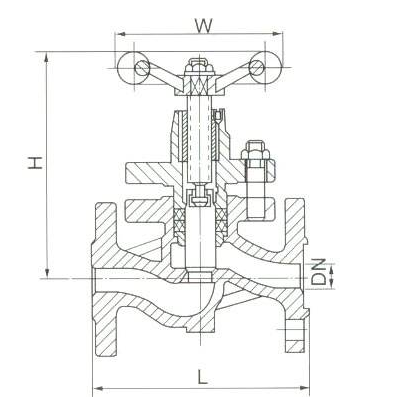

柱塞阀结构原理
柱塞阀的关闭由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成，密封效果由柱塞与密封圈紧密配合来达到，柱塞插在两只密封圈中，密封面积远大于普通截止阀；开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损，关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。
1、阀体与柱塞密封环配合处镶有不锈钢衬套
2、密封环用柱塞压环压紧在柱塞体上
3、靠柱塞密封环的外径和阀体衬套的内径配合实现密封
4、阀体、阀盖用螺栓连接，密封用垫片
5、阀杆密封用填料和上密封，压紧填料就可以实现密封
6、阀杆传动用阀杆螺母，旋转手轮就可以启闭阀门
7、该种结构的柱塞阀比常规柱塞阀启闭速度快
8、由于柱塞表面经过高精度外圆磨床加工而成。密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。从而提高了柱塞阀的使用寿命。
