TCP／IP协议是一系列网络协议的总和，是网络通信架构的核心，它定义了电子设备如何接入因特网，以及数据如何在它们之间传输。TCP/IP 协议采用4层结构，分别是应用层、传输层、网络层和链路层，每一层都呼叫它的下一层所提供的协议来完成自己的需求。清楚TCP/IP的工作原理，通俗一点讲就是，一个主机的数据要经过哪些过程才能发送到对方的主机上
一. 首先我们梳理一下每层模型的职责：
链路层：对0和1进行分组，定义数据帧，确认主机的物理地址，传输数据；
网络层：定义IP地址，确认主机所在的网络位置，并通过IP进行MAC寻址，对外网数据包进行路由转发；
传输层：定义端口，确认主机上应用程序的身份，并将数据包交给对应的应用程序；
应用层：定义数据格式，并按照对应的格式解读数据。
然后再把每层模型的职责串联起来，用一句通俗易懂的话讲就是：

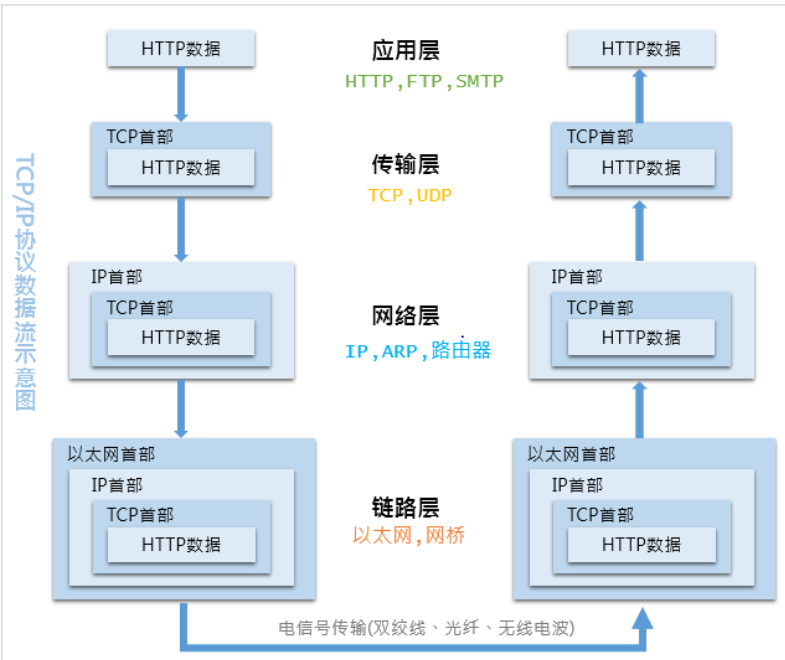

当你输入一个网址并按下回车键的时候，首先，应用层协议对该请求包做了格式定义；紧接着传输层协议加上了双方的端口号，确认了双方通信的应用程序；然后网络协议加上了双方的IP地址，确认了双方的网络位置；最后链路层协议加上了双方的MAC地址，确认了双方的物理位置，同时将数据进行分组，形成数据帧，采用广播方式，通过传输介质发送给对方主机。而对于不同网段，该数据包首先会转发给网关路由器，经过多次转发后，最终被发送到目标主机。目标机接收到数据包后，采用对应的协议，对帧数据进行组装，然后再通过一层一层的协议进行解析，最终被应用层的协议解析并交给服务器处理。
- 物理介质
物理介质就是把电脑连接起来的物理手段，常见的有光纤、双绞线，以及无线电波，它决定了电信号(0和1)的传输方式，物理介质的不同决定了电信号的传输带宽、速率、传输距离以及抗干扰性等等。
一个比喻：
网络通信就好比送快递，商品外面的一层层包裹就是各种协议，协议包含了商品信息、收货地址、收件人、联系方式等，然后还需要配送车、配送站、快递员，商品才能最终到达用户手中。配送车就是物理介质，配送站就是网关， 快递员就是路由器，收货地址就是IP地址，联系方式就是MAC地址。
- 链路层
网络通信就是把有特定意义的数据通过物理介质传送给对方，单纯的发送 0 和 1 是没有意义的，要传输有意义的数据，就需要以字节为单位对 0 和 1 进行分组，并且要标识好每一组电信号的信息特征，以太网规定一组电信号就是一个数据包，一个数据包被称为一帧， 制定这个规则的协议就是以太网协议。
MAC地址的存在：
接入网络的设备都必须安装网络适配器，即网卡， 数据包必须是从一块网卡传送到另一块网卡。而网卡地址就是数据包的发送地址和接收地址，也就是帧首部所包含的MAC地址，MAC地址是每块网卡的身份标识，就如同我们身份证上的身份证号码，具有全球唯一性。MAC地址采用十六进制标识，共6个字节， 前三个字节是厂商编号，后三个字节是网卡流水号，例如 4C-0F-6E-12-D2-19
有了MAC地址以后（这里根据IP地址通过ARP协议解析出MAC地址），以太网采用广播形式，把数据包发给该子网内所有主机，子网内每台主机在接收到这个包以后，都会读取首部里的目标MAC地址，然后和自己的MAC地址进行对比，如果相同就做下一步处理，如果不同，就丢弃这个包。
所以链路层的主要工作就是对电信号进行分组并形成具有特定意义的数据帧，然后以广播的形式通过物理介质发送给接收方。
2. 网络层
【1】IP地址（会变）
IP协议将这个32位的地址分为两部分，前面部分代表网络地址，后面部分表示该主机在局域网中的地址。IP协议将这个32位的地址分为两部分，前面24位就是网络地址，后8位就是主机地址，因此， 如果两个IP地址在同一个子网内，则网络地址一定相同。为了判断IP地址中的网络地址，IP协议还引入了子网掩码， IP地址和子网掩码通过按位与运算后就可以得到网络地址。
前提条件由于发送者和接收者的IP地址是已知的(应用层的协议会传入)，
解决问题1：
因此我们只要通过子网掩码对两个IP地址进行AND运算后就能够判断双方是否在同一个子网了。
【2】ARP协议
即地址解析协议，是根据IP地址获取MAC地址的一个网络层协议。其工作原理如下：
ARP首先会发起一个请求数据包，数据包的首部包含了目标主机的IP地址，然后这个数据包会在链路层进行再次包装，生成以太网数据包，最终由以太网广播给子网内的所有主机，每一台主机都会接收到这个数据包，并取出标头里的IP地址，然后和自己的IP地址进行比较，如果相同就返回自己的MAC地址，如果不同就丢弃该数据包。
解决问题2：
发送者如何知道接收者的MAC地址？
【3】路由协议
如果不在同一个子网，以太网会将该数据包转发给本子网的网关进行路由。网关是互联网上子网与子网之间的桥梁，所以网关会进行多次转发，最终将该数据包转发到目标IP所在的子网中，然后再通过ARP获取目标机MAC，最终也是通过广播形式将数据包发送给接收方。
而完成这个路由协议的物理设备就是路由器，在错综复杂的网络世界里，路由器扮演者交通枢纽的角色，它会根据信道情况，选择并设定路由，以最佳路径来转发数据包。、
解决问题3：
不在一个子网怎么办？
所以，网络层的主要工作是定义网络地址，区分网段，子网内MAC寻址，对于不同子网的数据包进行路由。
3. 传输层
链路层定义了主机的身份，即MAC地址， 而网络层定义了IP地址，明确了主机所在的网段，有了这两个地址，数据包就从可以从一个主机发送到另一台主机。但实际上数据包是从一个主机的某个应用程序发出，然后由对方主机的应用程序接收。而每台电脑都有可能同时运行着很多个应用程序，所以当数据包被发送到主机上以后，是无法确定哪个应用程序要接收这个包。
因此传输层引入了UDP协议来解决这个问题，为了给每个应用程序标识身份，UDP协议定义了端口，同一个主机上的每个应用程序都需要指定唯一的端口号，并且规定网络中传输的数据包必须加上端口信息。
UDP协议比较简单，实现容易，但它没有确认机制， 数据包一旦发出，无法知道对方是否收到，因此可靠性较差，为了解决这个问题，提高网络可靠性，TCP协议就诞生了，TCP即传输控制协议，是一种面向连接的、可靠的、基于字节流的通信协议。简单来说TCP就是有确认机制的UDP协议，每发出一个数据包都要求确认，如果有一个数据包丢失，就收不到确认，发送方就必须重发这个数据包。
为了保证传输的可靠性，TCP 协议在 UDP 基础之上建立了三次对话的确认机制，

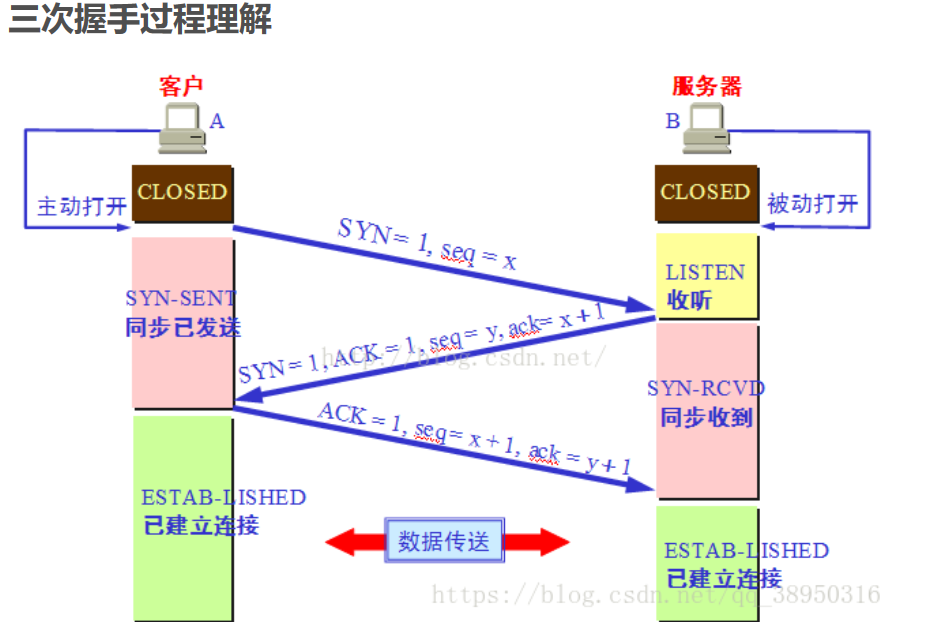

TCP三次握手
4. 应用层
理论上讲，有了以上三层协议的支持，数据已经可以从一个主机上的应用程序传输到另一台主机的应用程序了，但此时传过来的数据是字节流，不能很好的被程序识别，操作性差。因此，应用层定义了各种各样的协议来规范数据格式，常见的有 HTTP、FTP、SMTP 等，HTTP 是一种比较常用的应用层协议，主要用于B/S架构之间的数据通信
