20190814 allegro16.3生成gerber/光绘文件

光绘文件生成流程：

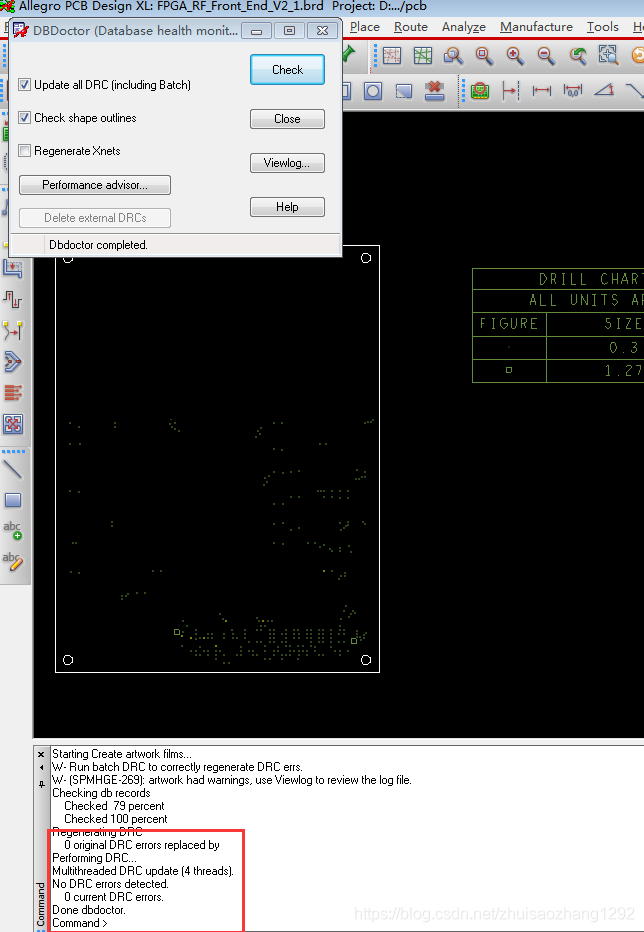

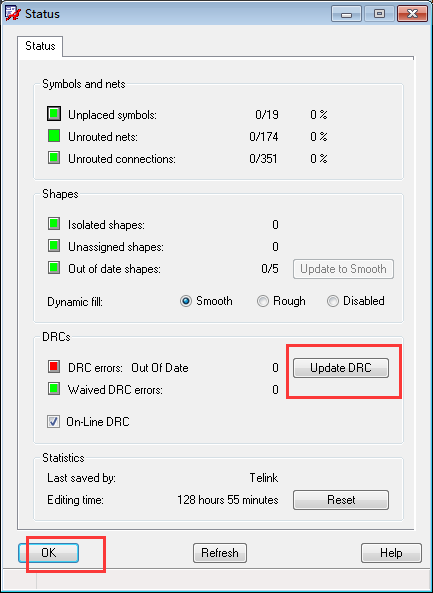

1：DRC校验

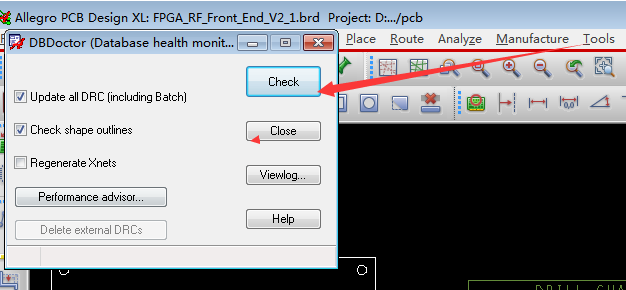

2：数据库校验

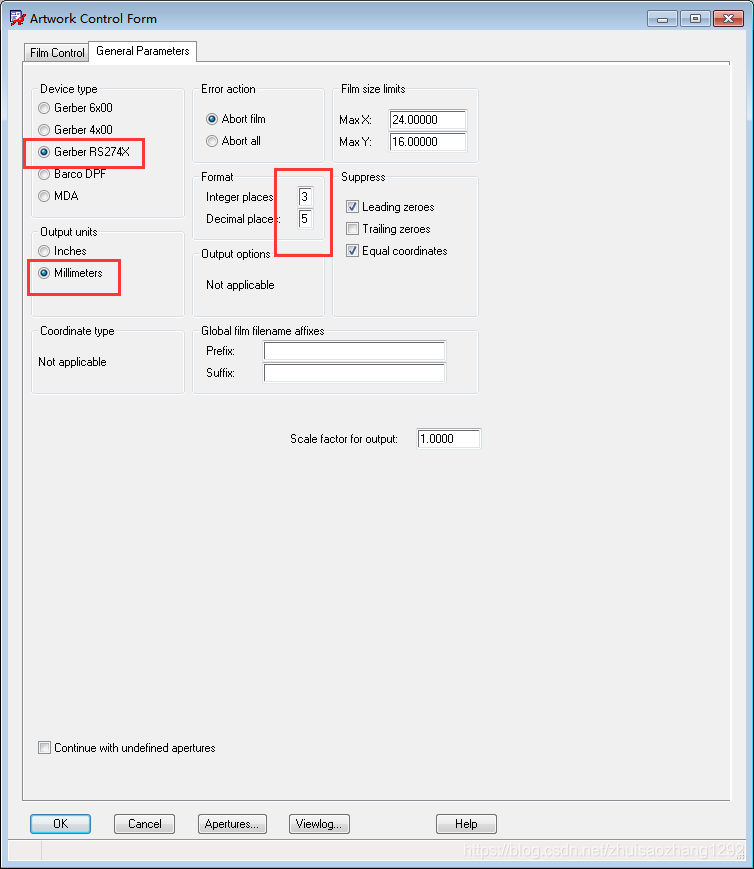

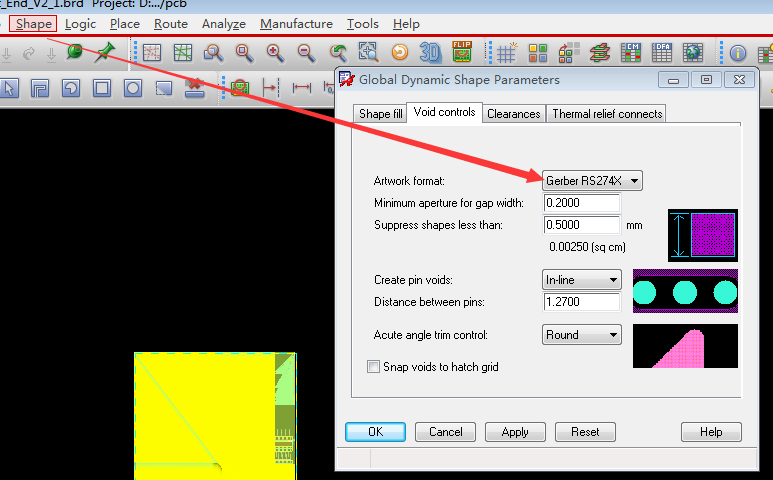

3：查看光绘文件格式

4：选择自动

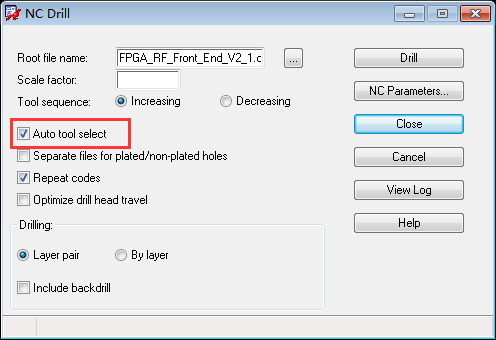

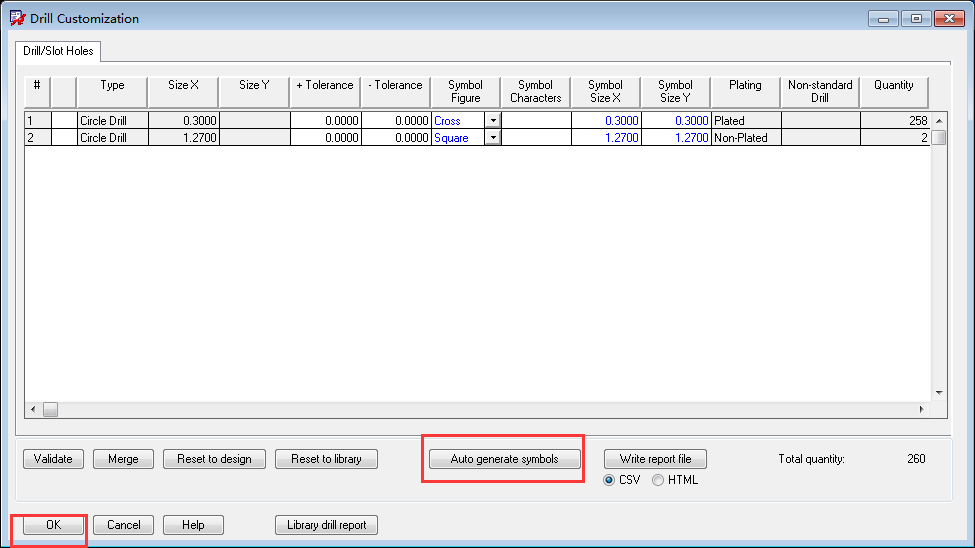

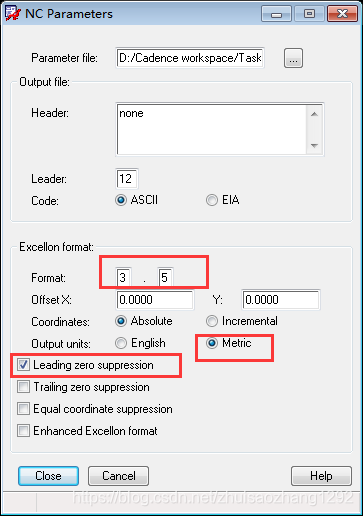

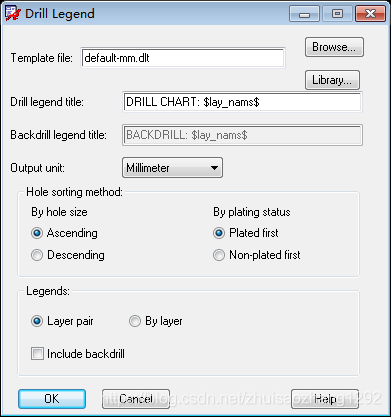

5：NC Drill和NC Legend中的选项（钻孔文件设置）

Tool Sequence - 不用管
         Repeat Codes - 不要选，很多CAM机不认识

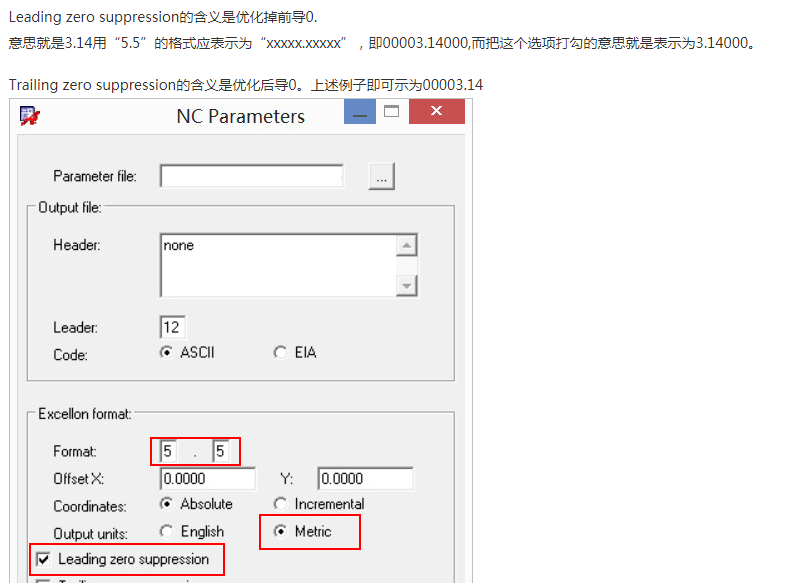

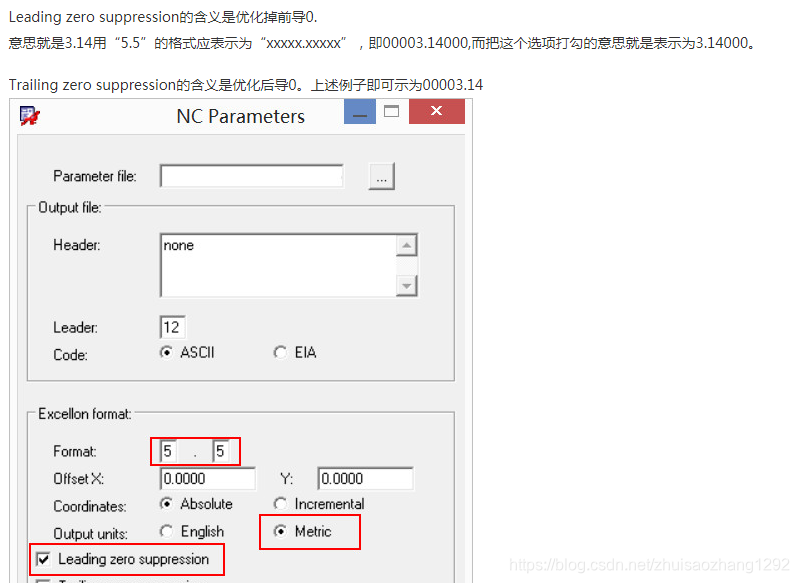

         Leading Zero Suppression - 选上，这个大多CAM是标准的。
         Trailing Zero Suppression - 这个不要选。
         Equal Coordinate Suppression - 可选可不选，最好不要选，选上后文件会变小一点点，但有些CAM不认识。
         Auto Tool Select - 选上，否则自己要做一个刀具文件。

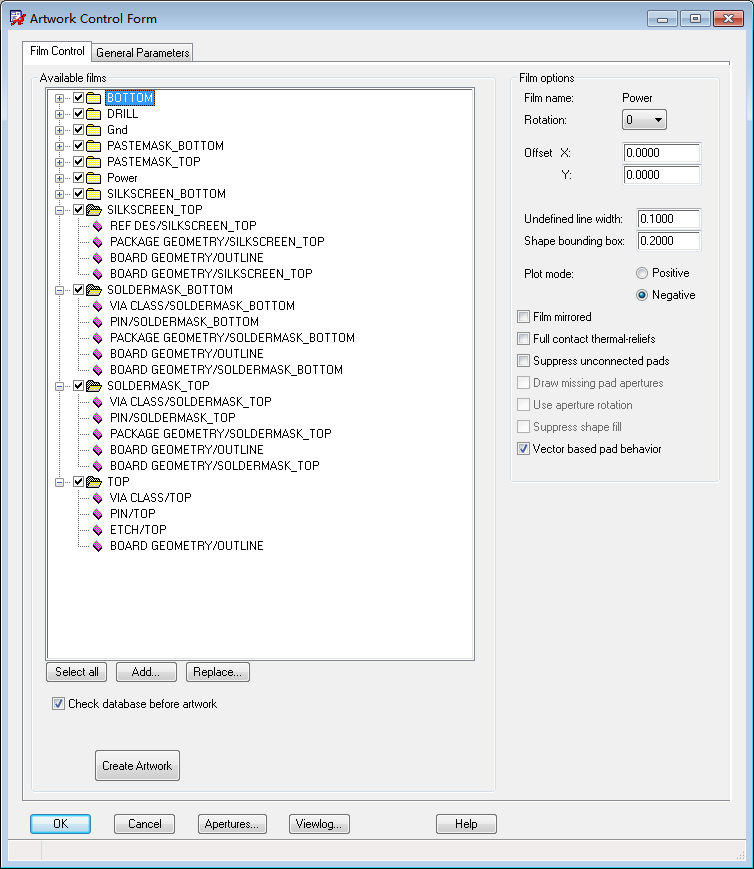

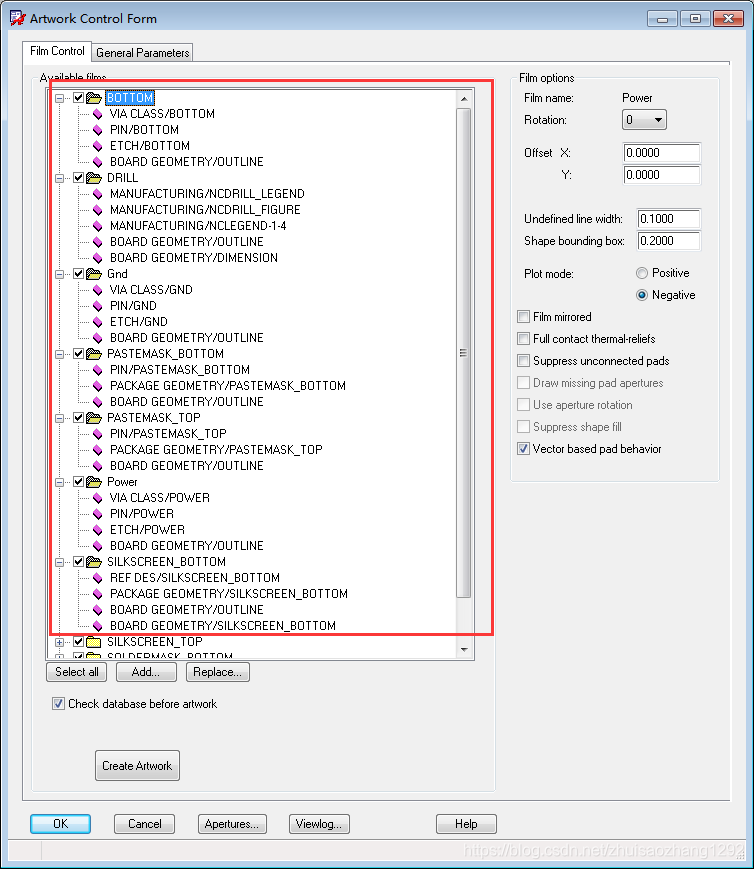

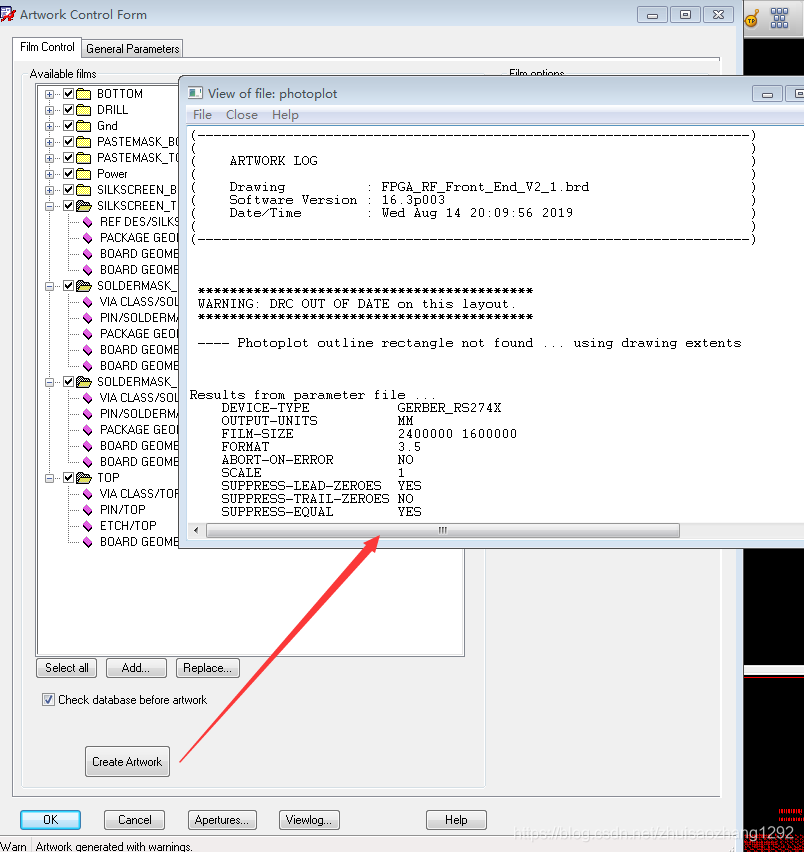

6：生成光绘文件设置

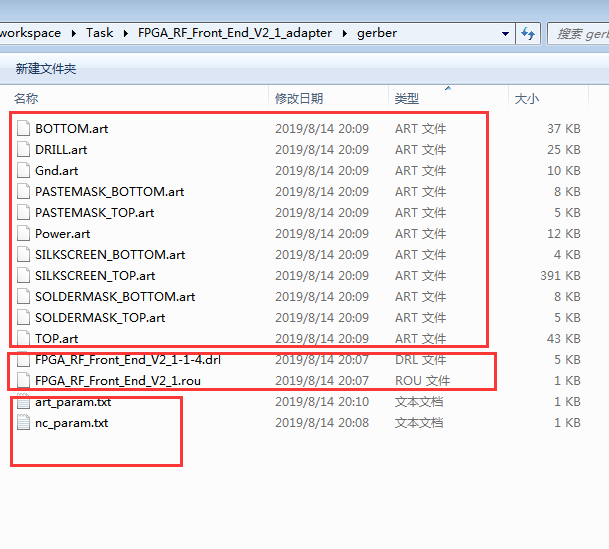

7：最终整理的gerber文件
