图解TCPIP-ICMP

ICMP
1.确认IP包是否成功送达目标地址
2.通知IP包被废弃的具体原因
3.改善网络设置
4.类型(0回送应答echo reply;3目标不可达Destination Unreachable;)

常见类型:

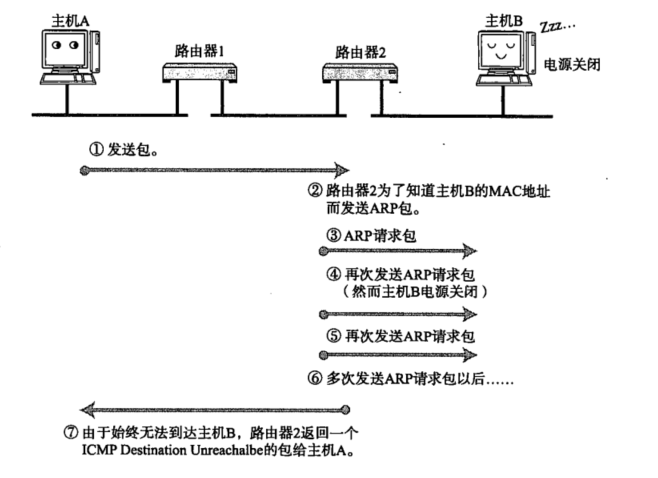

3.Destination Unreachable Message

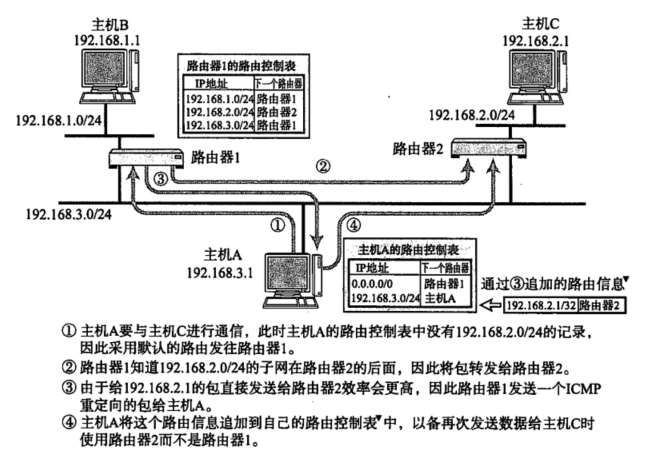

5.ICMP Redirect Message
路由器发现发送端主机使用了次优路径发送数据,就会返回ICMP重定向(ICMP Redirect Message),包含了最合适的路由信息和源数据

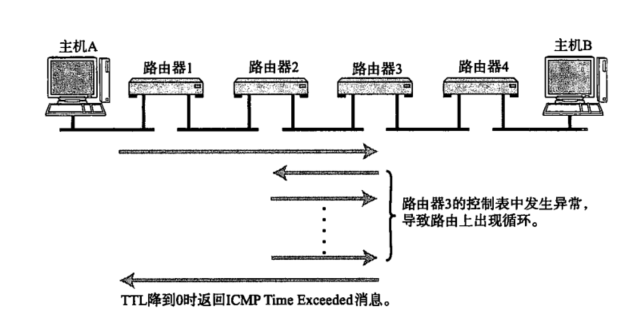

ICMP 超时信息(ICMP Time Exceeded Message)

1.IP包中有一个字段叫TTL(TIme to Live,生存周期),每经过一个路由,就会减1,直到减到0,被丢弃.此时就会发送超时消息.
2.IP生存周期是为了避免IP包发生循环转发的状况

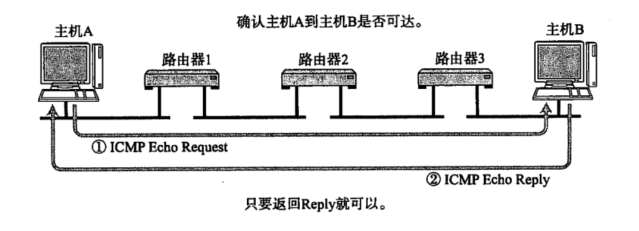

ICMP回送消息

1.判断发送的数据包是否已经成功到大对端一种消息
2.可以发送回送请求消息(ICMP Echo Request Message,类型8)
3.接收(ICMP Echo Reply Message 类型0)
4.Ping命令就是利用此消息实现的
