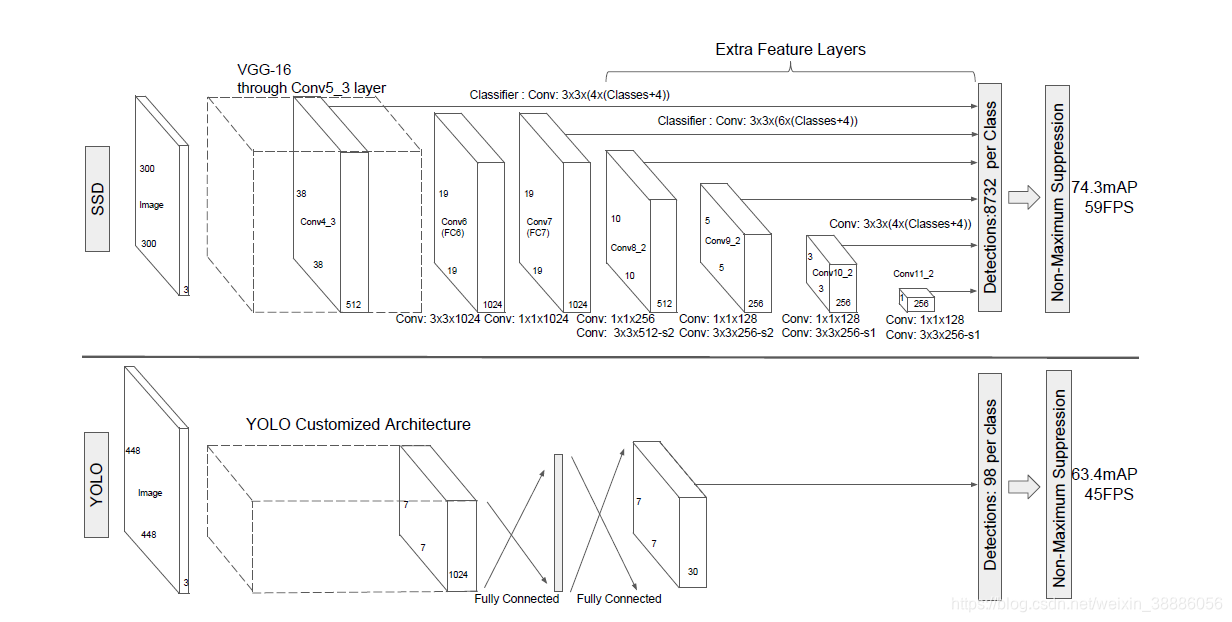

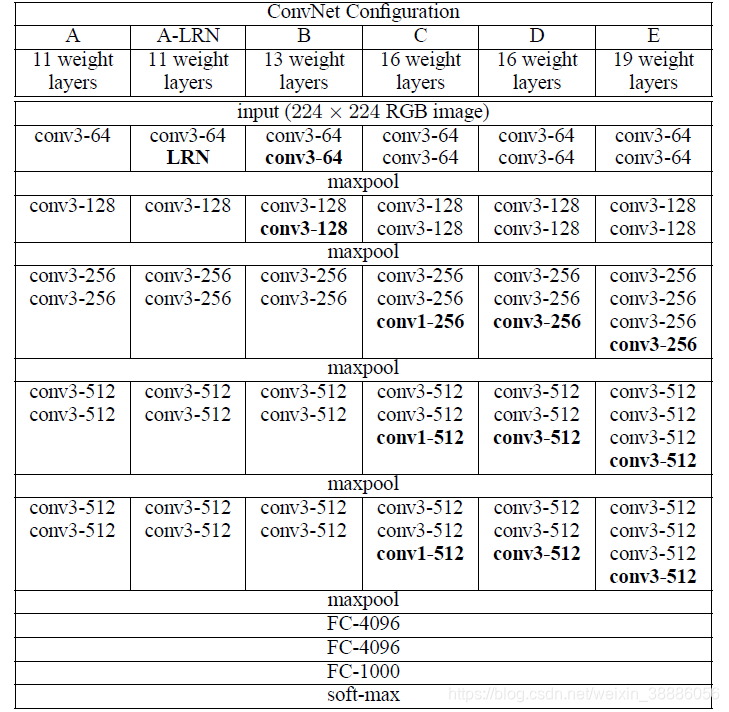

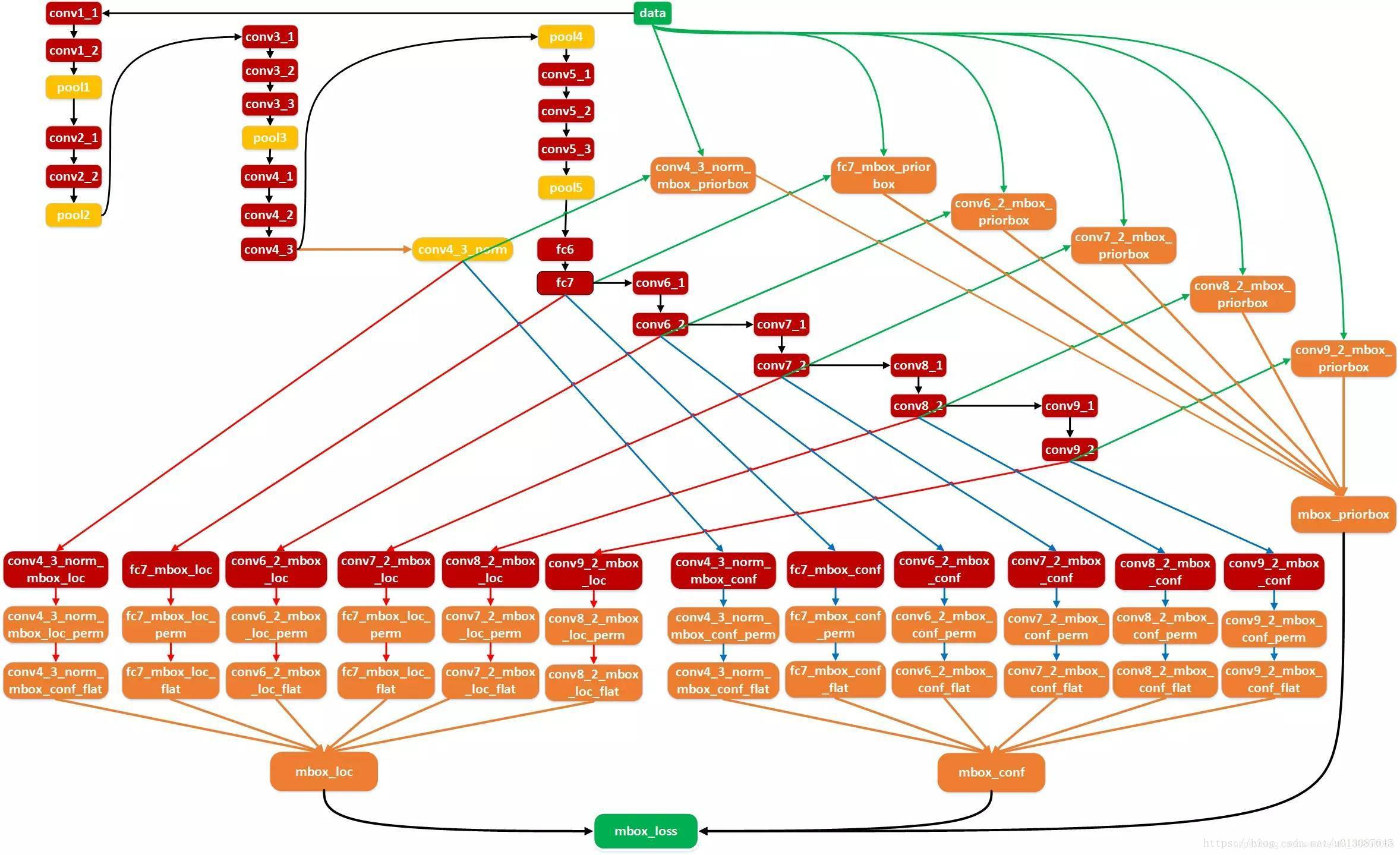

SSD网络以VGG16的前5层卷积网络作为第1个stage，然后将VGG16中的fc6和fc7两个全连接层转化为两个卷积层Conv6和Conv7作为网络的第2、第3个stage。接着在此基础上，SSD网络继续增加了Conv8、Conv9、Conv10和Conv11四层网络，用来提取更高层次的语义信息。如下图3.1所示就是SSD的网络结构。在每个stage操作中，网络包含了多个卷积层操作，每个卷积层操作基本上都是小卷积。

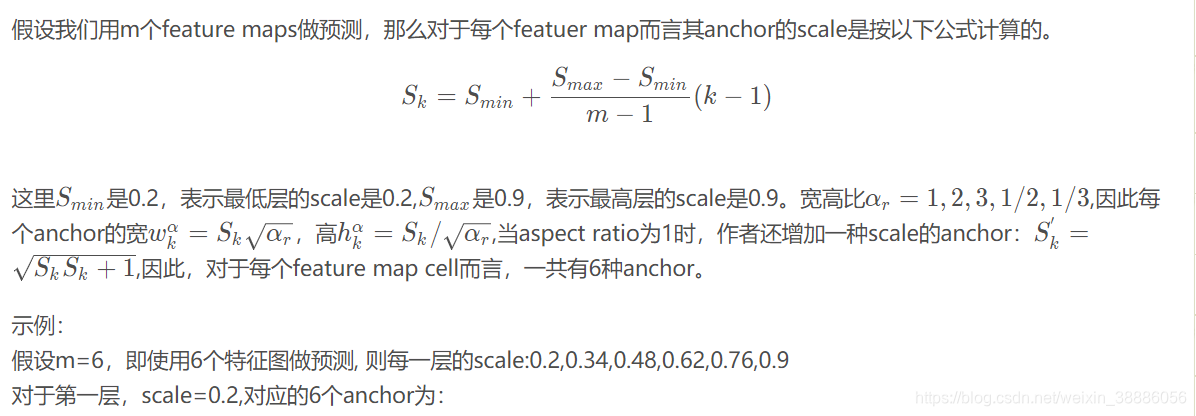

SSD中的default box与RPN中的anchor的区别在于，RPN中的anchor box用于在一层特征图中，而SSD中的default box用于多个特征层。假设要用m个feature map进行预测，那么每层default box的scale是通过这个公式进行计算的，这里的scale是default box边长对于输入图片边长的比例。

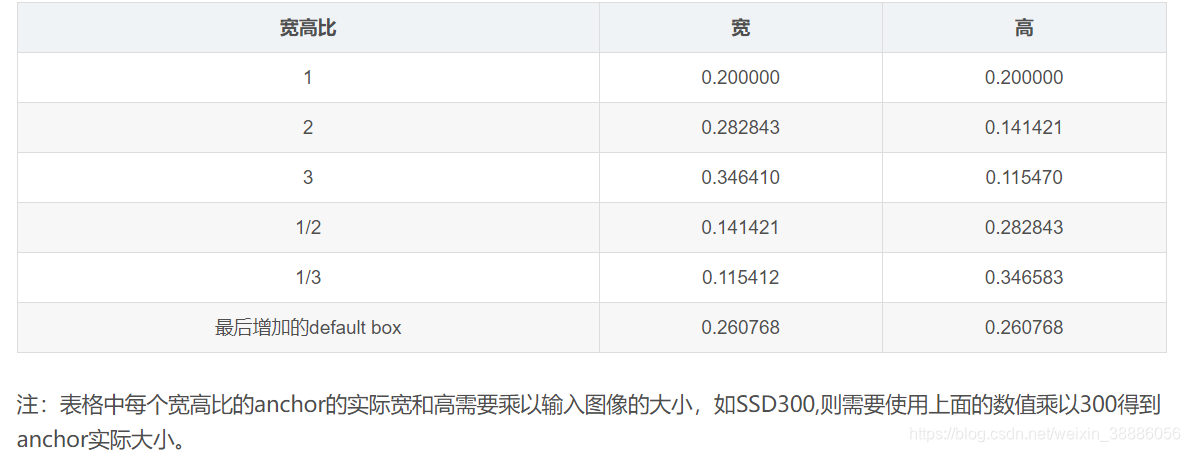

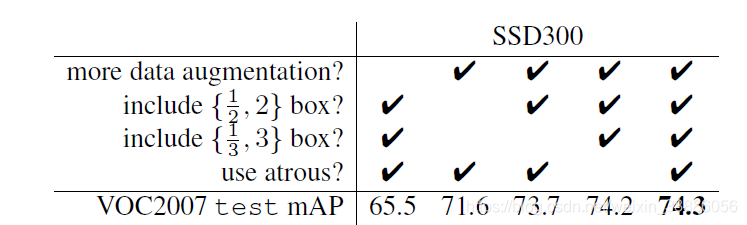

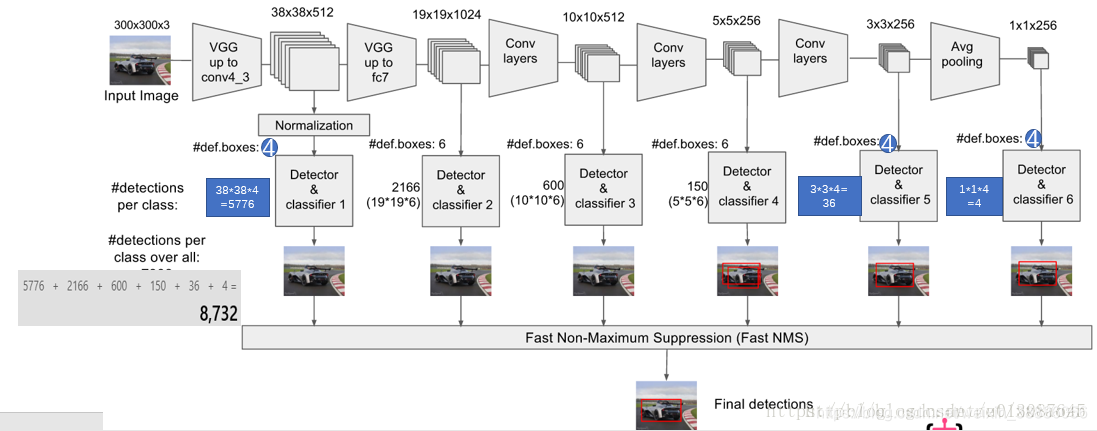

SSD具体在在实现时，在第一层以及倒数两层特征图中去掉长宽比为3和1/3的default box，采用了4种default boxes，而在其余3层中采用6种default box当输入图片是300x300时，整个网络中default box的数量是可以算出来的，有8732个
在YOLO中，首次提出了将特征图划分为格子，以格子为单位进行分类回归预测，但其采用了全连接层，导致参数非常多。SSD借鉴了Faster R-CNN的RPN网络，将YOLO中的全连接层换成了3x3的卷积。
3x3的卷积在特征图上进行操作，在特征图的每个点提取特征，然后对每个default box生成四个偏移量来表示生成的bounding box，这四个偏移量分别表示生成框中心x坐标、y坐标、宽度、高度对应于当前default box的偏移量，这里的计算方法采用了RPN中的方法。同时，针对每个bounding box, 卷积会进行分类操作，输出C个分类数值，注意这里的C包括背景类。因此对于每个default box有C+4个输出值，而K个default box就有K(C+4)个输出值，因此，总共需要K*(C+4)个3x3卷积。
SSD中采用了一种新的Mining机制，OHNM(Online Hard Negative Mining),在Focal Loss里代号为OHEM 1：3，是对OHEM的一种改进。OHNM在计算loss时， 使用所有的positive anchor, 使用OHEM选择3倍于positive anchor的negative anchor。SSD算法中会将所有负样本的confidence loss进行排序，然后按照比例选取置信度最高的几个负样本，保证正负样本的比例为1:3。

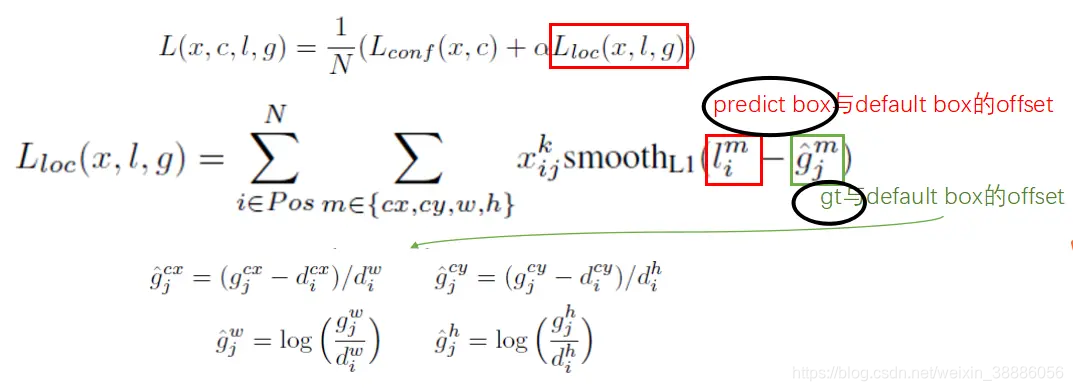

回归loss是采用了Fast R-CNN中的smooth L1 loss的形式。左侧的l表示：预测的box与default box之间的偏移量，也即网络输出的4个值；右侧的g表示，ground truth与default box的偏移量（在给定输入图片groudth与为整个网络设置好default box后，该值是可以直接计算出来的，其计算公式沿用了RPN网络的中的公式）。回归部分的loss是希望预测的box与default box之间的差距尽可能与ground truth和default box差距接近，这样预测的box就能尽量和ground truth一样。
注意：bounding box regression loss，只对属于正样本的default box进行计算；其次，在SSD的匹配策略下，default box与gt box之间的关系是多对多的，这里会对default box匹配到的所有ground truth box计算回归loss。
- Confidence Loss:（分类loss）:
Confidence loss是一个softmax分类loss，为每个default box进行分类。
值得注意的是，confidence loss分类里不仅需要考虑正样本，同时也要考虑负样本。
