OSPF与ACL综合实验

OSPF与ACL综合实验

1、实验内容

（1）企业内网运行OSPF路由协议，区域规划如拓扑图所示（见3、实验拓扑图）；

（2）财务和研发所在的区域不受其他区域链路不稳定性影响；

（3）R1、R2、R3只允许被IT登录管理；

（4）YF和CW之间不能互通，但都可以与IT互通；

（5）IT和YF可以访问Client1，但CW不能访问Client1；

（6）YF和CW只能访问Server1的WWW服务；

2、实验要求

CW

1.YF和CW之间不能互通，但都可以与IT互通；

2.CW不能访问Client1；

3.CW只能访问Server1的WWW服务；

YF

1.YF和CW之间不能互通，但都可以与IT互通；

3.YF只能访问Server1的WWW服务；

IT

1.R1、R2、R3只允许被IT登录管理；

2.IT可以访问Client1；

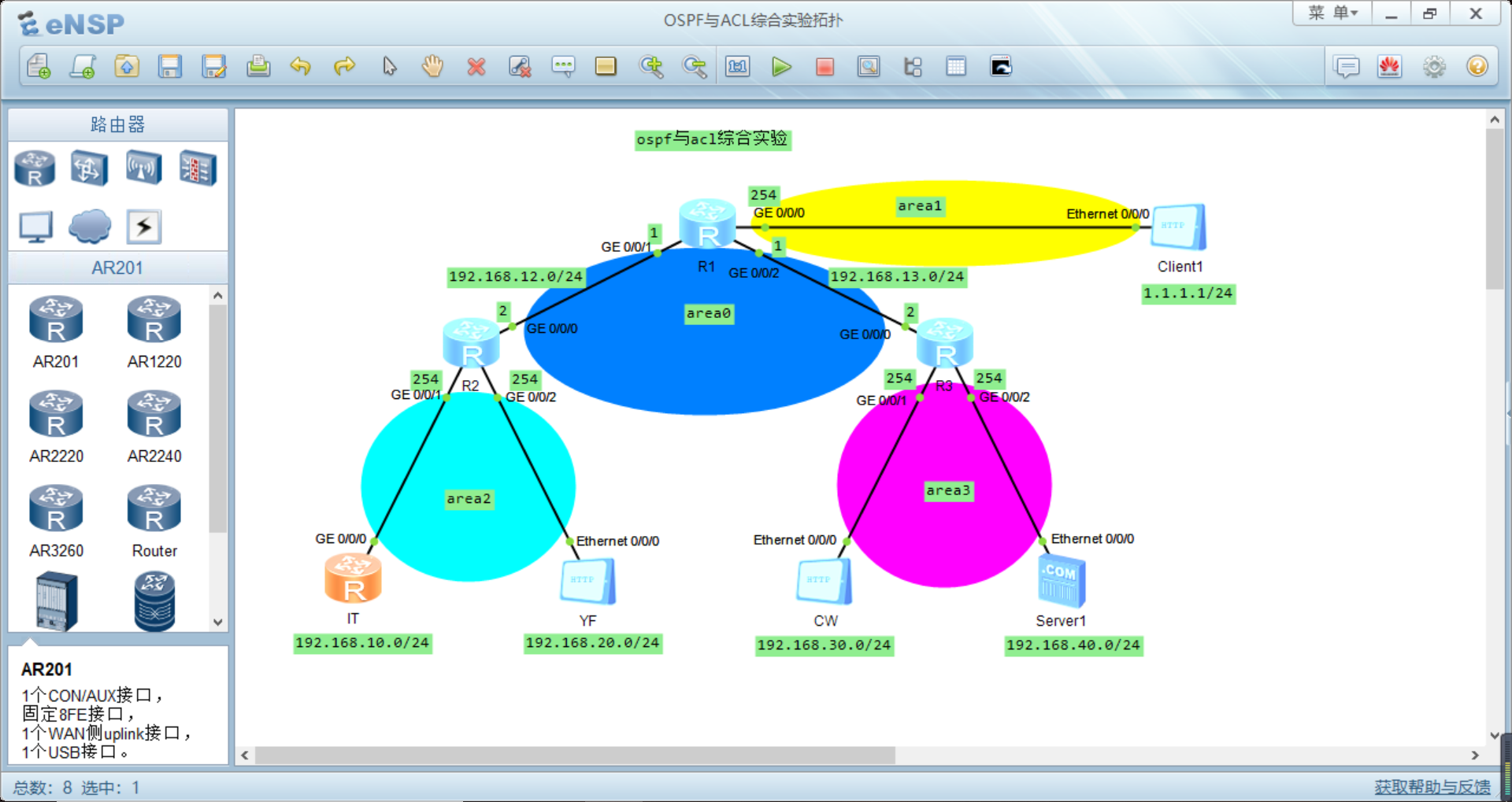

3、实验拓扑图





4、实验步骤

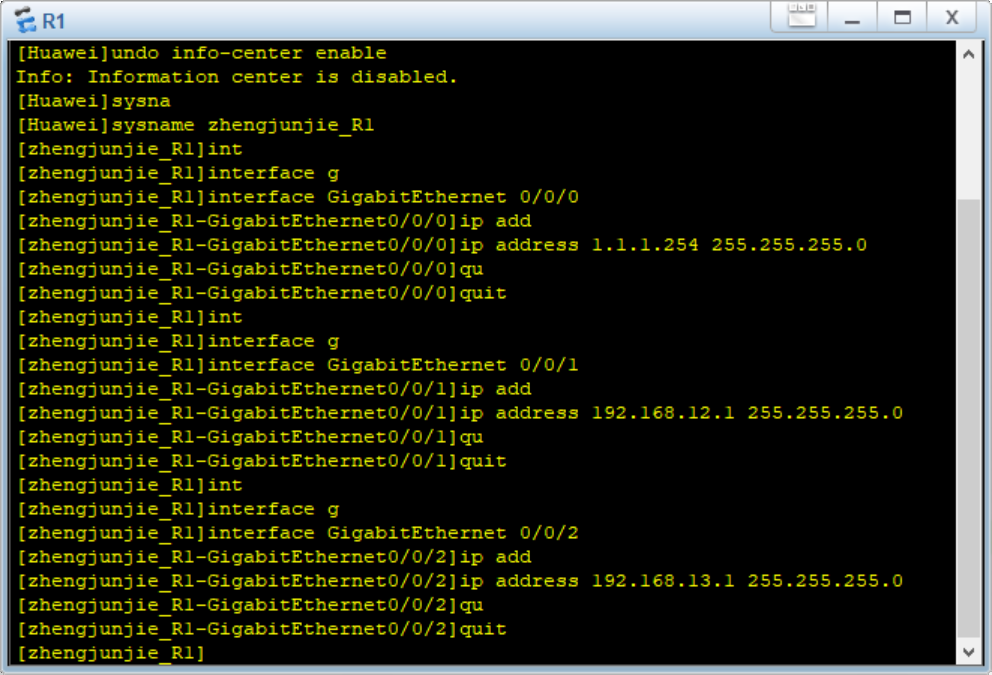

4.1配置基本网络

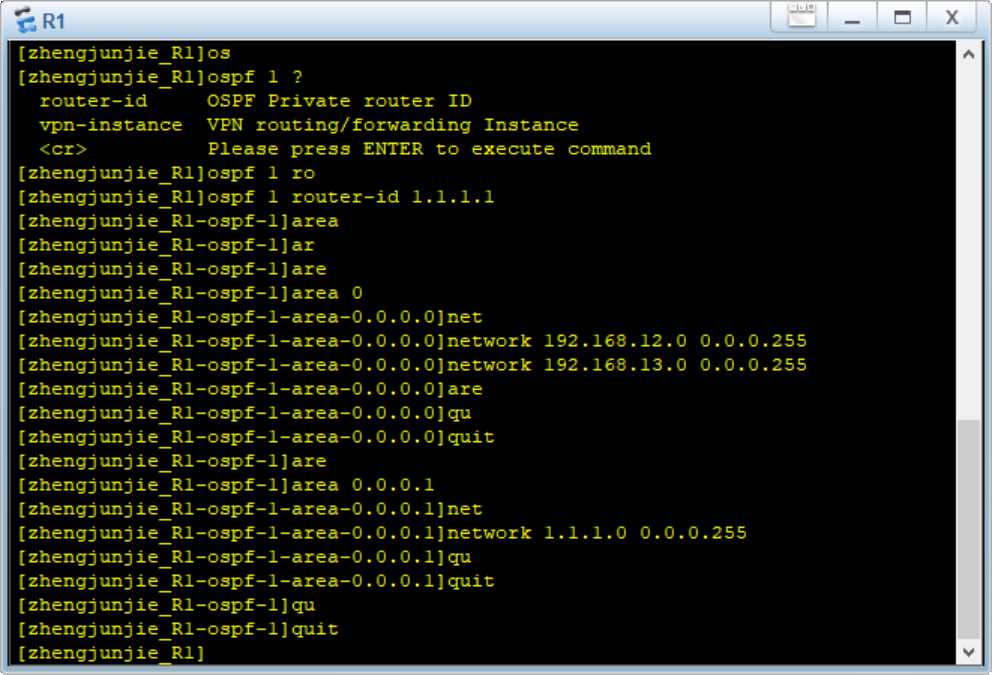

 4.2配置OSPF

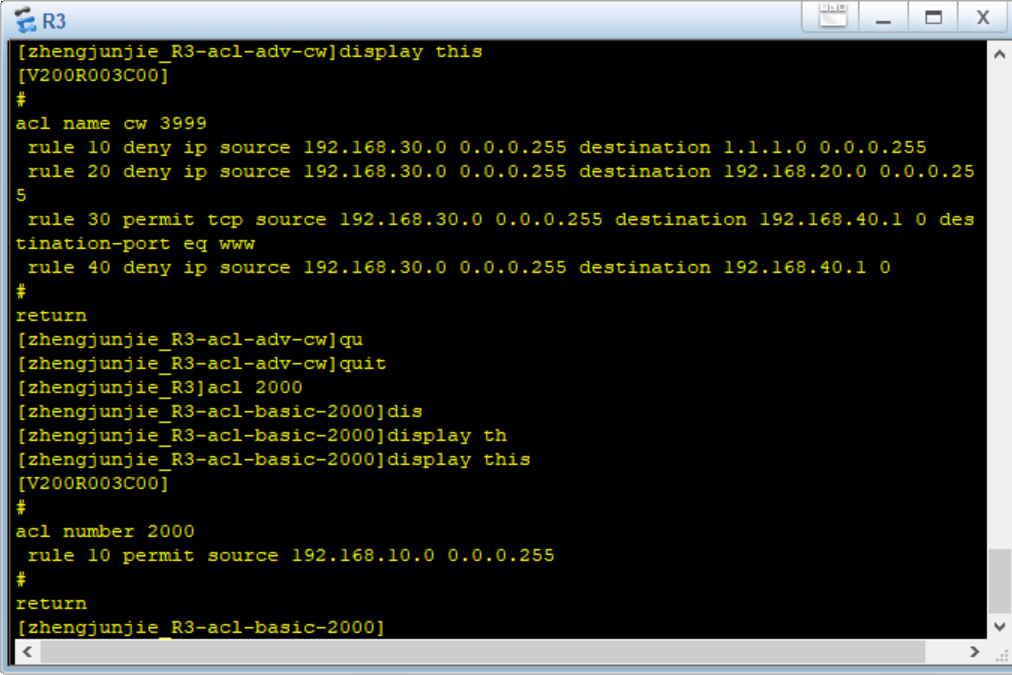

 4.3配置ACL

财务部ACL设置

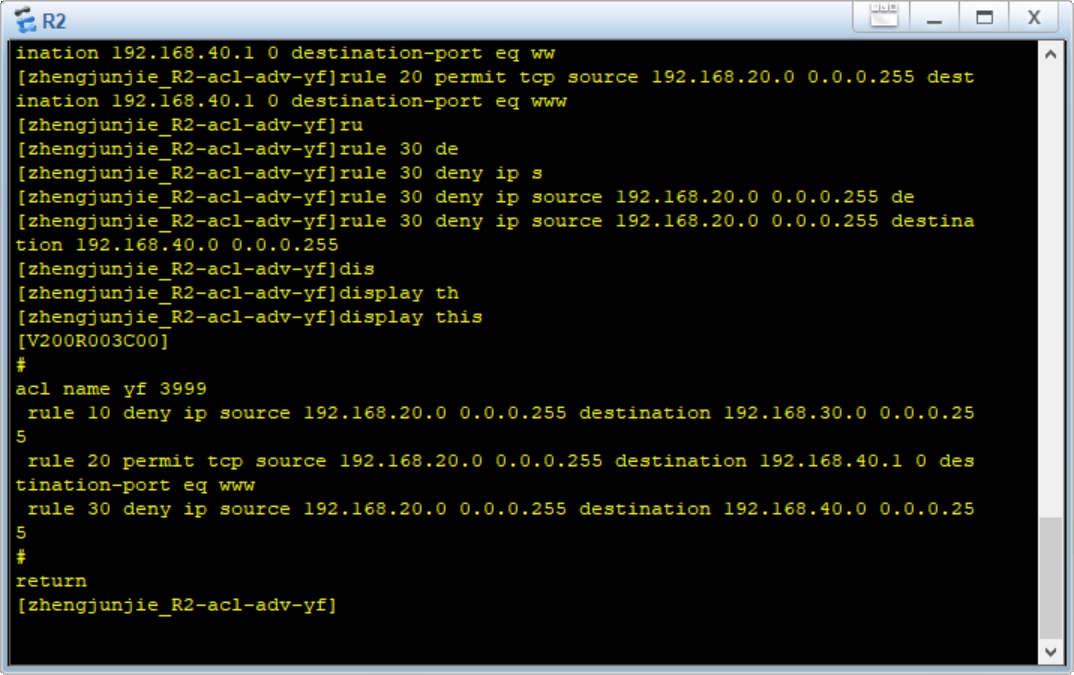

研发部ACL设置





IT部ACL设置



 4.4验证

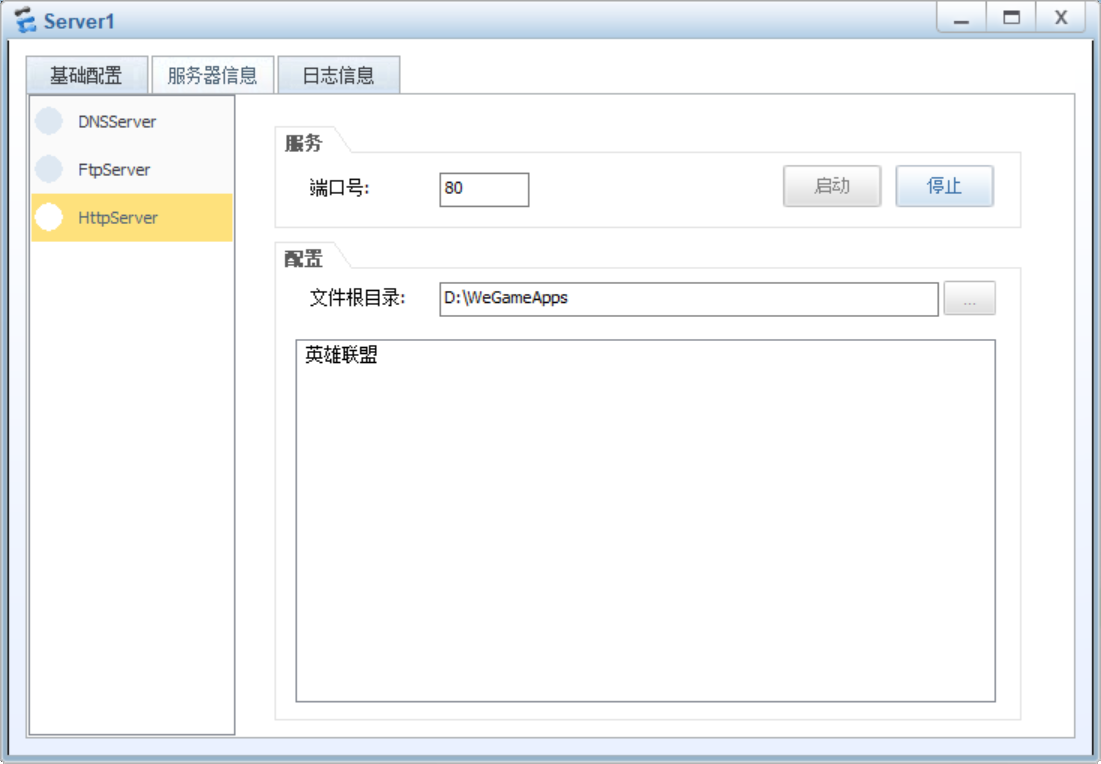

启动sever1的HTTP服务

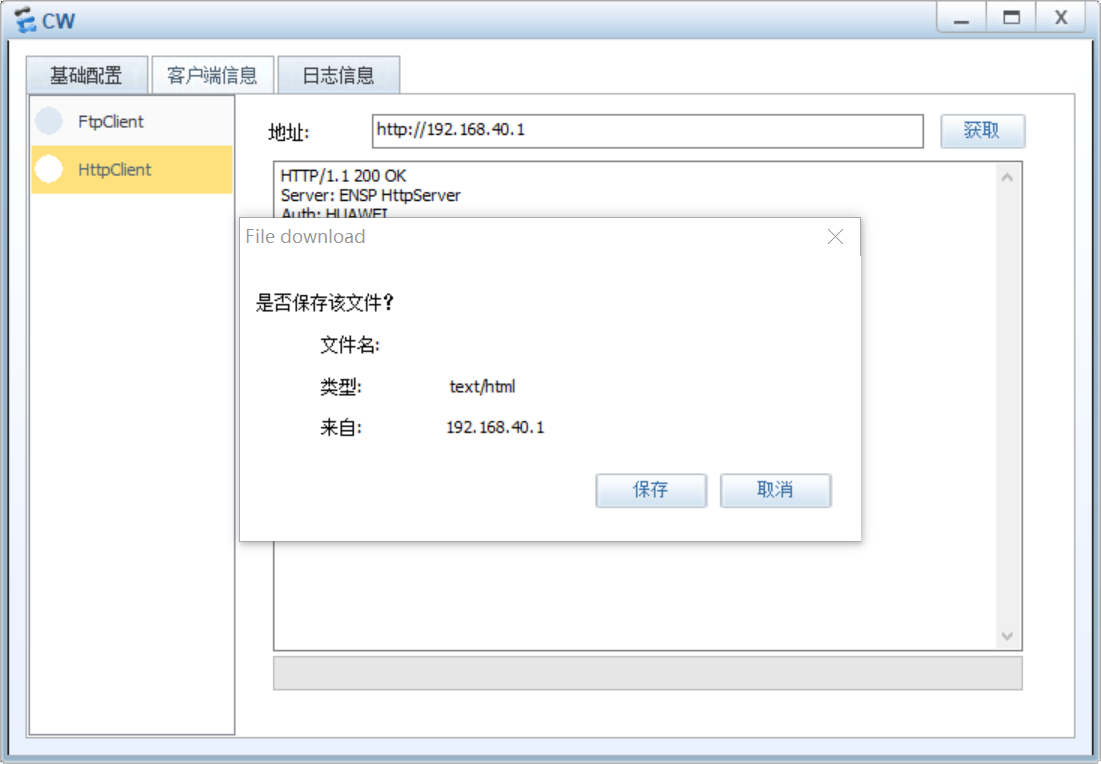

 财务可以访问server1的web服务

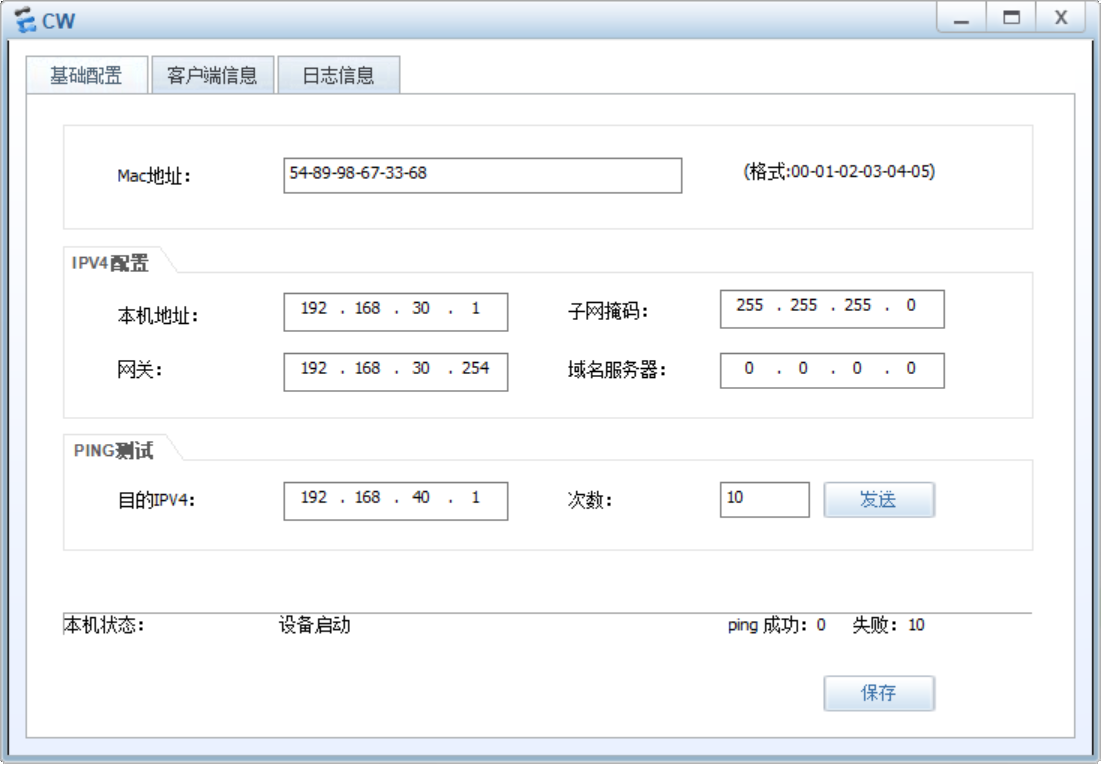

 财务无法ping通server1



 研发可以访问server1的web服务



 研发不可以ping通serve1

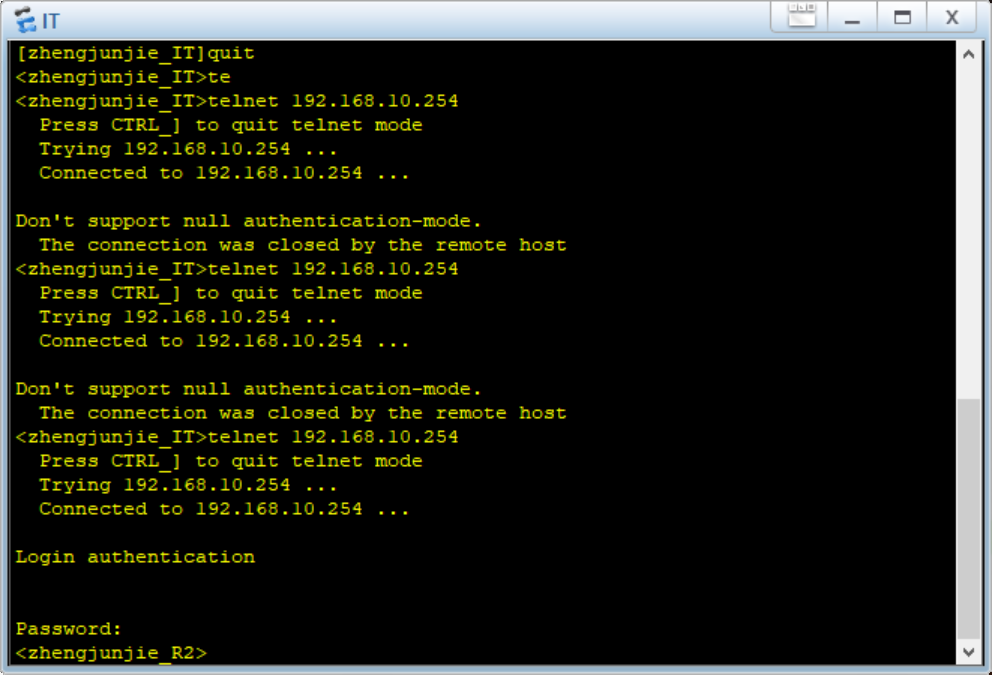

 IT可以登录R2

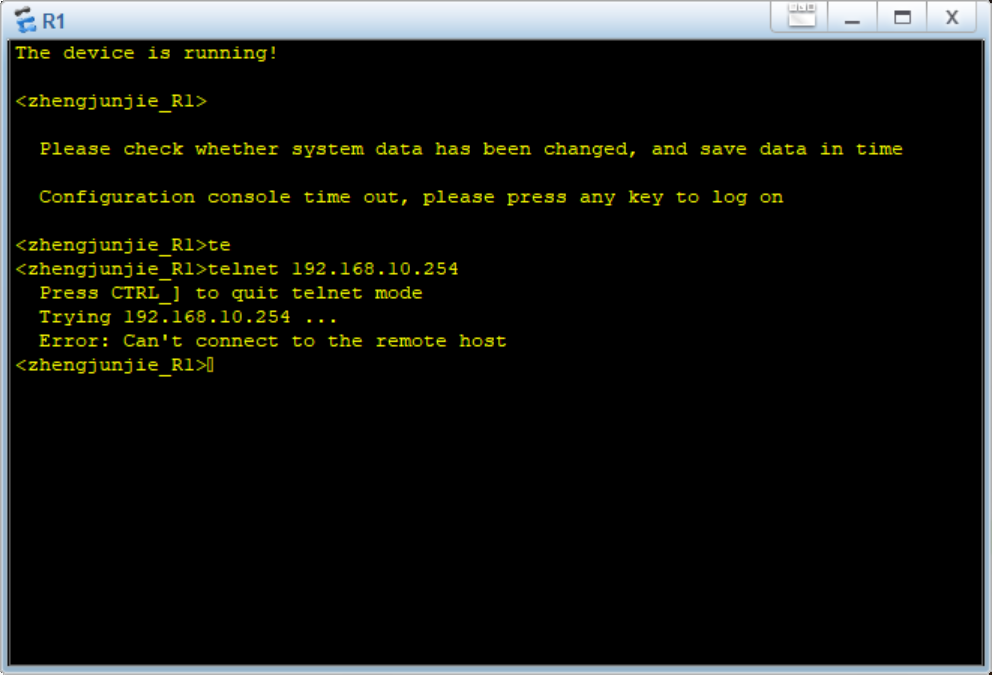

 R1不可以登录R2

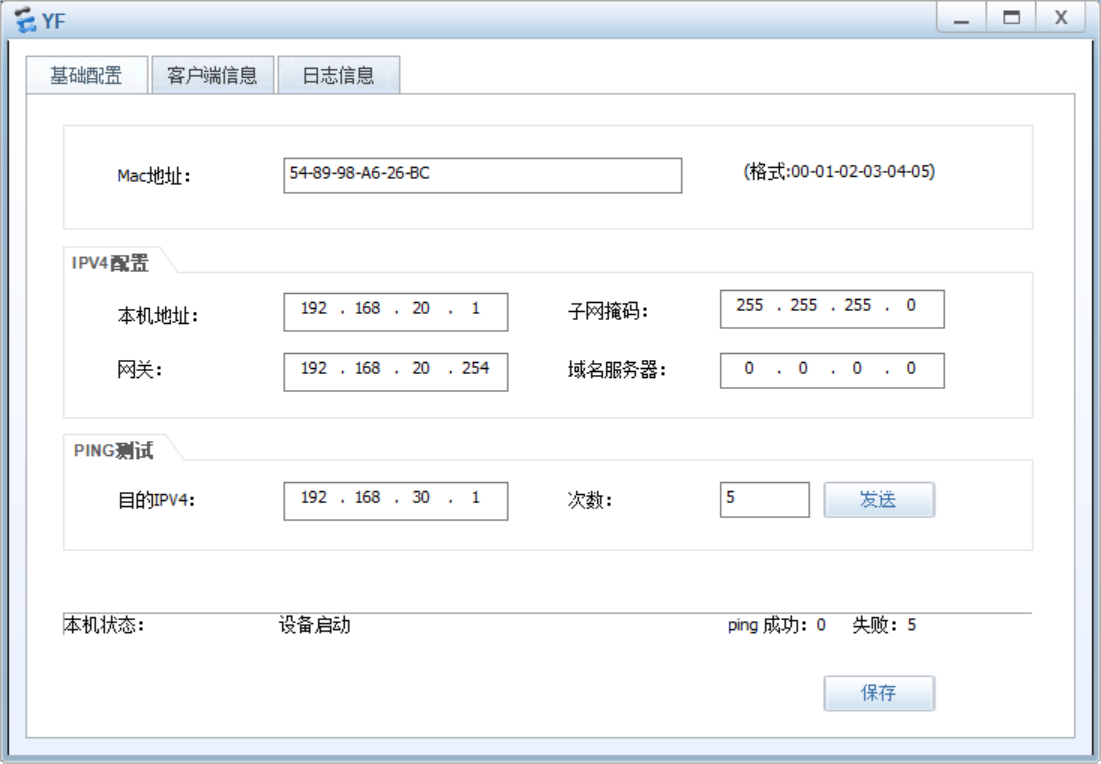

 YF和CW不能互通



 所有验证符合实验要求，实验结束。
