nn.BatchNormalization原理

BatchNormallization是神经网络中的一个正则化技术，可以加速网络的收敛，并且在一定程度上解决深度网络“梯度弥散”的问题。它本是数据预处理的一种方法，google的研究人员将它应用在了神经网络中。论文地址

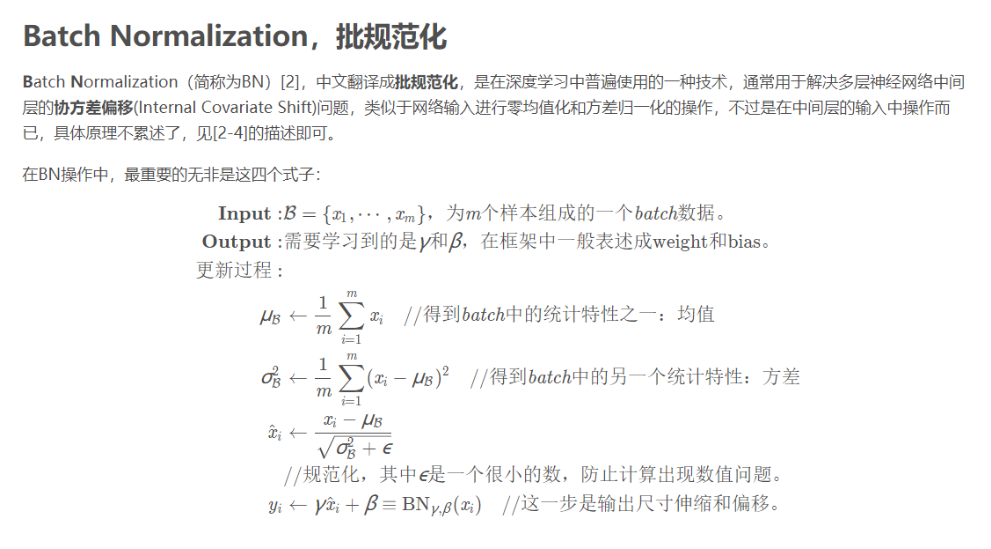

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-LdQPmfjW-1576137603177)(C:\Users\mi\AppData\Roaming\Typora\typora-user-images\image-20191212154915162.png)]$

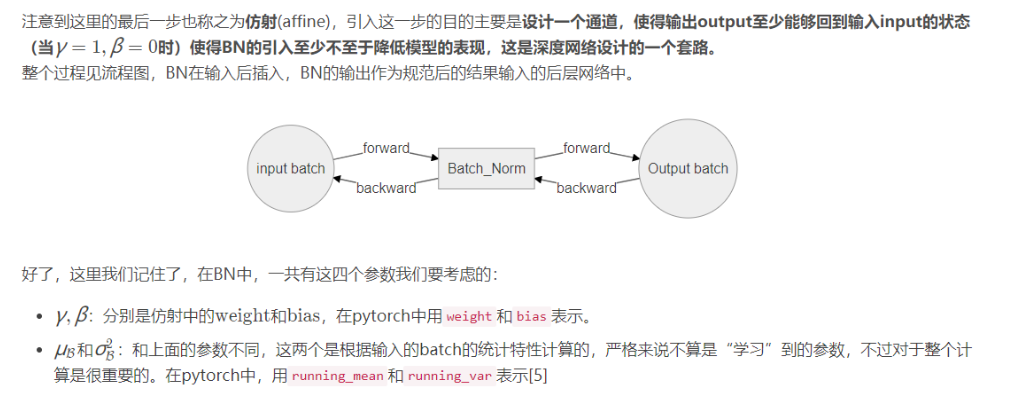

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-uNtw3n76-1576137603178)(C:\Users\mi\AppData\Roaming\Typora\typora-user-images\image-20191212154927325.png)]$

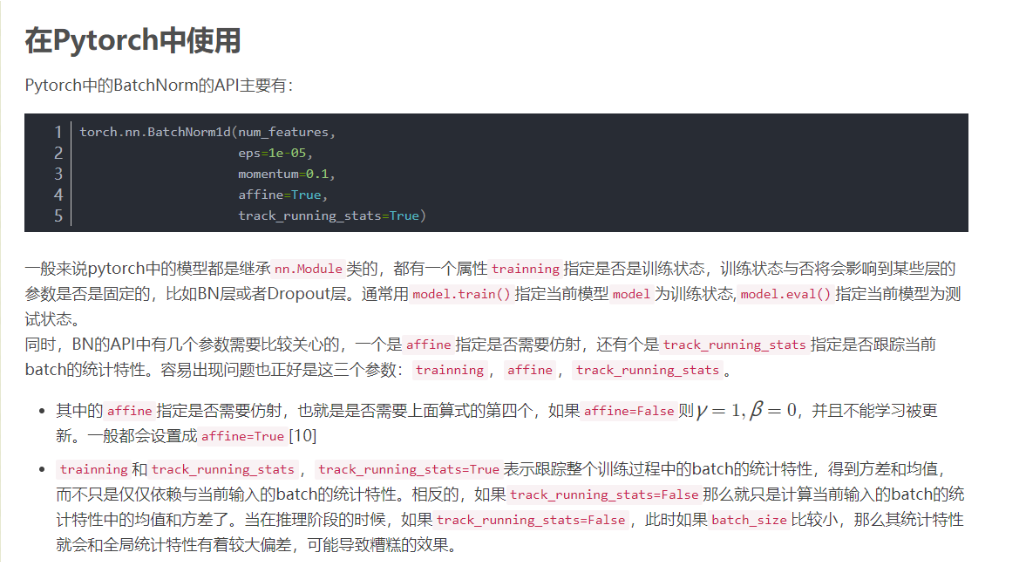

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-iDhK2LDc-1576137603187)(C:\Users\mi\AppData\Roaming\Typora\typora-user-images\image-20191212155101296.png)]$

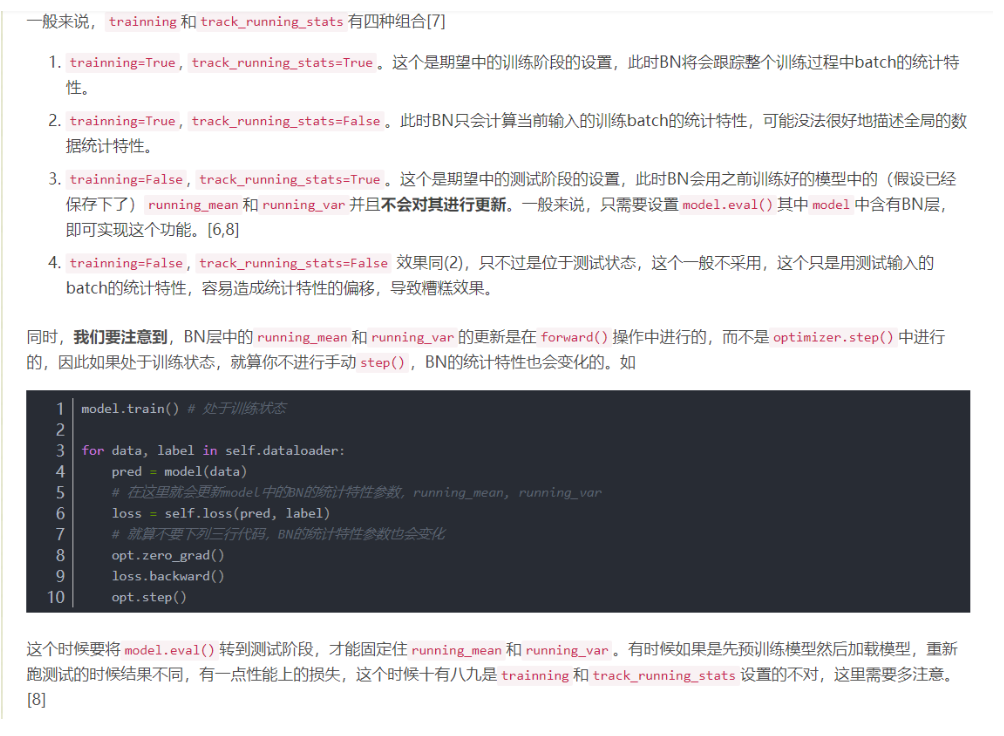

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-M9r0LBQw-1576137603191)(C:\Users\mi\AppData\Roaming\Typora\typora-user-images\image-20191212155322266.png)]$

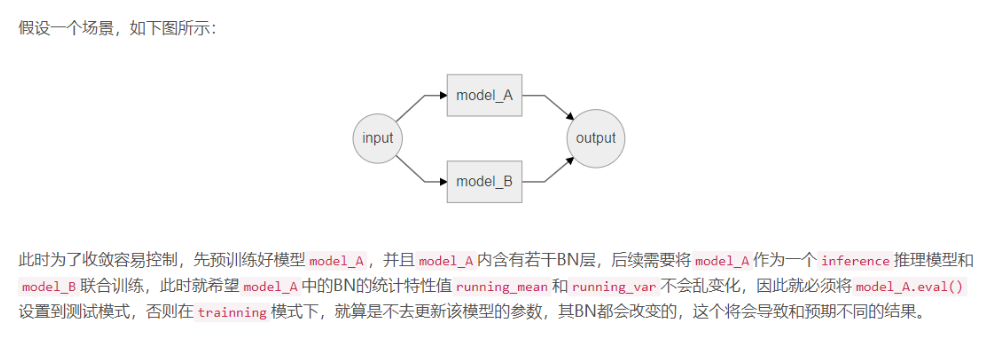

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-J9FFR90U-1576137603193)(C:\Users\mi\AppData\Roaming\Typora\typora-user-images\image-20191212155514777.png)]$

详解

在这里，只探究其具体运算过程，我们假设在网络中间经过某些卷积操作之后的输出的feature map的尺寸为4×3×2×2

4为batch的大小，3为channel的数目，2×2为feature map的长宽

整个BN层的运算过程如下图：

技术分享图片

上图中，batch size一共是4, 对于每一个batch的feature map的size是3×2×2

对于所有batch中的同一个channel的元素进行求均值与方差，比如上图，对于所有的batch，都拿出来最后一个channel，一共有4×4=16个元素。

然后求区这16个元素的均值与方差，求取完了均值与方差之后，对于这16个元素中的每个元素进行减去求取得到的均值与方差，然后乘以gamma加上beta，公式如下：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-80ZbesM8-1576137603204)(C:\Users\mi\AppData\Roaming\Typora\typora-user-images\image-20191212152234134.png)]

所以对于一个batch normalization层而言，求取的均值与方差是对于所有batch中的同一个channel进行求取，batch normalization中的batch体现在这个地方。

batch normalization层能够学习到的参数，对于一个特定的channel而言实际上是两个参数，gamma与beta，对于total的channel而言实际上是channel数目的两倍。

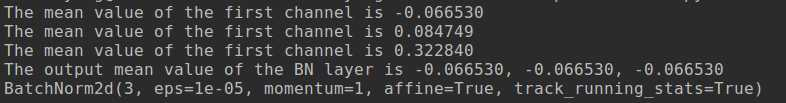

用pytorch验证上述想法是否准确，用上述方法求取均值，以及用batch normalization层输出的均值，看看是否一样?

# -*-coding:utf-8-*-
from torch import nn
import torch


m = nn.BatchNorm2d(3)  # bn设置的参数实际上是channel的参数
input = torch.randn(4, 3, 2, 2)  # 模拟feature map的尺寸
output = m(input)
# print(output)
a = (input[0, 0, :, :]+input[1, 0, :, :]+input[2, 0, :, :]+input[3, 0, :, :]).sum()/16
b = (input[0, 1, :, :]+input[1, 1, :, :]+input[2, 1, :, :]+input[3, 1, :, :]).sum()/16
c = (input[0, 2, :, :]+input[1, 2, :, :]+input[2, 2, :, :]+input[3, 2, :, :]).sum()/16
print(‘The mean value of the first channel is %f‘ % a.data)
print(‘The mean value of the first channel is %f‘ % b.data)
print(‘The mean value of the first channel is %f‘ % c.data)
print(‘The output mean value of the BN layer is %f, %f, %f‘ % (m.running_mean.data[0],m.running_mean.data[0],m.running_mean.data[0]))
print(m)
