EChars 饼状图 | 易学教程

官方：https://www.echartsjs.com/zh/index.html

1、引入js

<!DOCTYPE html>
<html>
<head>
    <meta charset="utf-8">
    <!-- 引入 ECharts 文件 -->
    <script src="echarts.min.js"></script>
</head>
<body>
    <!-- 为 ECharts 准备一个具备大小（宽高）的 DOM -->
    <div id="main" style="width: 600px;height:400px;"></div>
</body>
</html>

2、设值

// 基于准备好的dom，初始化echarts实例
var myChart = echarts.init(document.getElementById('main'));

// 先加载默认值
var option = {
    title   : {...},
    tooltip : {...},
    legend  : {...},
    series  : [{...}]
};

myChart.setOption(option);


function searchEchars() {
    var params = {};
    $.each($("#form-api-echars-index").serializeArray(), function(i, field) {
        params[field.name] = field.value;
    });

    $.ajax({
        url  : monitor_echars_data_uri,
        data : params,
        cache : false,
        async : true,
        type  : "POST",
        dataType : 'json',
        success : function (result) {
          setOption(result);
        }
    });
}

// 获取数据后可以重新加载数据
function setOption(result) {
    // 填入数据
    myChart.setOption({
      title: {
          text: '接口响应时间分布图'
      },
      series: [{
          data : result.rows
      }]
    });
}

3、title标题设置

title: {
  text: '学生生源地来源分布图',
  subtext: '模拟数据',
  // x 设置水平安放位置，默认左对齐，可选值：'center' ¦ 'left' ¦ 'right' ¦ {number}（x坐标，单位px）
  x: 'center',
  // y 设置垂直安放位置，默认全图顶端，可选值：'top' ¦ 'bottom' ¦ 'center' ¦ {number}（y坐标，单位px）
  y: 'top',
  // itemGap设置主副标题纵向间隔，单位px，默认为10，
  itemGap: 30,
  backgroundColor: '#EEE',
  // 主标题文本样式设置
  textStyle: {
    fontSize: 26,
    fontWeight: 'bolder',
    color: '#000080'
  },
  // 副标题文本样式设置
  subtextStyle: {
    fontSize: 18,
    color: '#8B2323'
  }
}

4、legend图例设置

legend: {
    // orient 设置布局方式，默认水平布局，可选值：'horizontal'（水平） ¦ 'vertical'（垂直）
    orient: 'vertical',
    // x 设置水平安放位置，默认全图居中，可选值：'center' ¦ 'left' ¦ 'right' ¦ {number}（x坐标，单位px）
    x: 'left',
    // y 设置垂直安放位置，默认全图顶端，可选值：'top' ¦ 'bottom' ¦ 'center' ¦ {number}（y坐标，单位px）
    y: 'center',
    itemWidth: 24,   // 设置图例图形的宽
    itemHeight: 18,  // 设置图例图形的高
    textStyle: {
      color: '#666'  // 图例文字颜色
    },
    // itemGap设置各个item之间的间隔，单位px，默认为10，横向布局时为水平间隔，纵向布局时为纵向间隔
    itemGap: 30,
    backgroundColor: '#eee',  // 设置整个图例区域背景颜色
    data: ['北京','上海','广州','深圳','郑州']
}

5、series值域设置

series: [{
  name: '生源地',
  type: 'pie',
  // radius: '50%',  // 设置饼状图大小，100%时，最大直径=整个图形的min(宽，高)
  radius: ['30%', '60%'],  // 设置环形饼状图， 第一个百分数设置内圈大小，第二个百分数设置外圈大小
  center: ['50%', '50%'],  // 设置饼状图位置，第一个百分数调水平位置，第二个百分数调垂直位置
  data: [
      {value:335, name:'北京'},
      {value:310, name:'上海'},
      {value:234, name:'广州'},
      {value:135, name:'深圳'},
      {value:148, name:'郑州'}
  ],
  // itemStyle 设置饼状图扇形区域样式
  itemStyle: {
    // emphasis：英文意思是 强调;着重;（轮廓、图形等的）鲜明;突出，重读
    // emphasis：设置鼠标放到哪一块扇形上面的时候，扇形样式、阴影
    emphasis: {
      shadowBlur: 10,
      shadowOffsetX: 0,
      shadowColor: 'rgba(30, 144, 255，0.5)'
    }
  },
  // 设置值域的那指向线
  labelLine: {
    normal: {
      show: false   // show设置线是否显示，默认为true，可选值：true ¦ false
    }
  },
  // 设置值域的标签
  label: {
    normal: {
      position: 'inner',  // 设置标签位置，默认在饼状图外 可选值：'outer' ¦ 'inner（饼状图上）'
      // formatter: '{a} {b} : {c}个 ({d}%)'   设置标签显示内容 ，默认显示{b}
      // {a}指series.name  {b}指series.data的name
      // {c}指series.data的value  {d}%指这一部分占总数的百分比
      formatter: '{c}'
    }
  }
}]

6、tooltip鼠标悬停提示

tooltip: {
    trigger: 'item',
    formatter: "{b} : {c} <br/>比例 : {d}%"
}

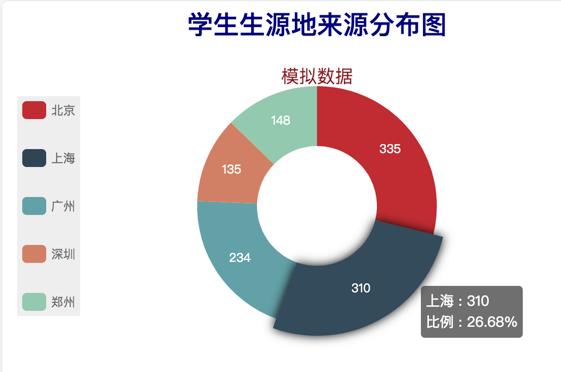

7、结果

来源：https://my.oschina.net/u/3777515/blog/3137058
