一、地址配置
1、地址规划表
|
源地址 |
目的地址 |
备注 |
|
192.168.43.24 |
120.240.46.228 |
访问斗鱼直播网站 |
2、配置源地址

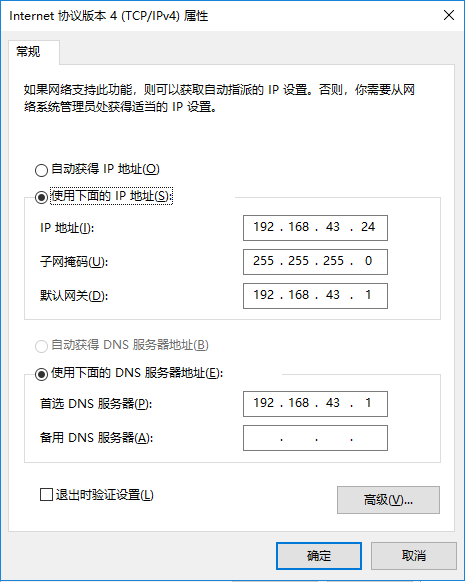

打开电脑“控制面板\所有控制面板项\网络连接”，右键点击“WLAN”,选择“属性”，选中“Internet协议版本4(TCP/IPv4)”，点击“属性”，将“IP地址”、“子网掩码”、“默认网关”、“DNS服务器地址”修改成如图所示：

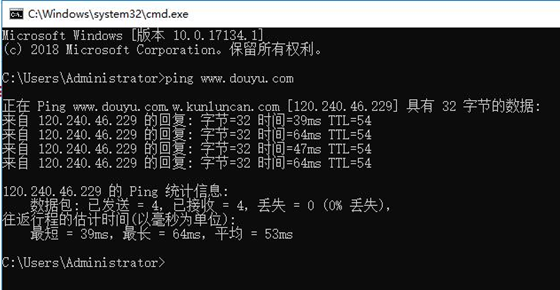

修改完成后使用cmd命令窗口ping至斗鱼直播网站，结果如图所示：
二、应用层

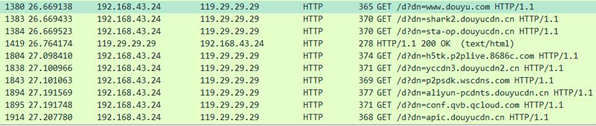

打开WireShark软件点击开始捕获，打开浏览器输入斗鱼直播网站：https://www.douyu.com/，筛选HTTP数据包，其中部分数据包如下图所示：

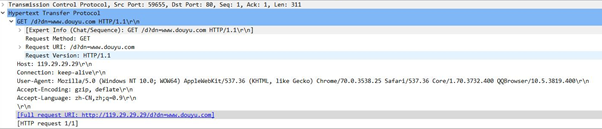

点击HTTP数据包，下方可显示应用层信息，如下图所示：

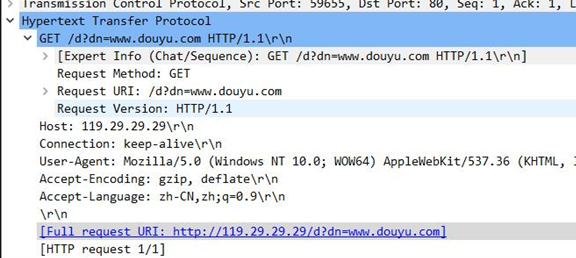

其中分别可获知访问的服务器地址、连接属性、用户使用的浏览器信息、压缩包格式、使用语言，如下图所示：
三、传输层
1、TCP三次握手/建立连接

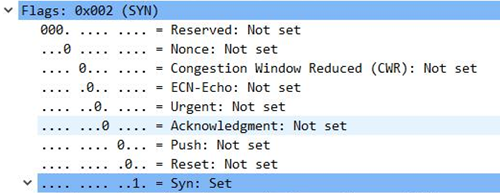

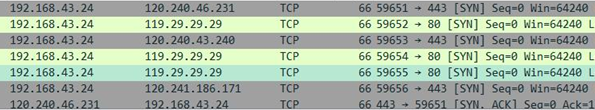

(1)源地址向目的地址(腾讯云服务器)发出连接请求，由59655端口向目的地址80端口发送请求，SYN=1，Seq=0，如下图所示：

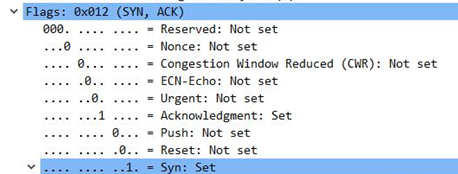

(2)目的地址收到请求后，同意请求并发回，ACK=1；目的地址向源地址发出连接请求，SYN=1，如下图所示：

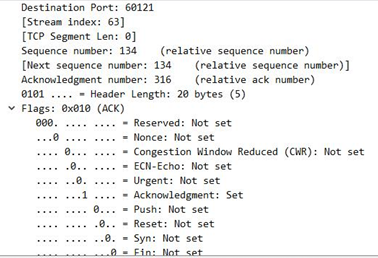

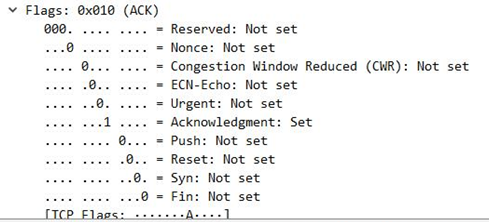

(3)源地址收到请求后向目的地址发出确认报文，ACK=1，如下图所示：
2、TCP四次挥手/终止连接

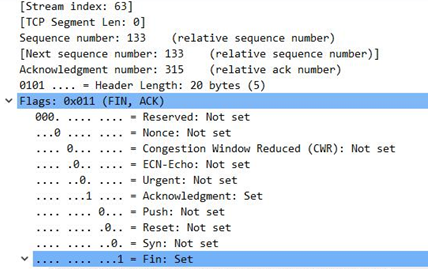

(1)目的地址向源地址发出关闭TCP连接请求，FIN=1，如下图所示：
(2)源地址收到后确认，ACK=1，TCP连接处于半关闭状态，如下图所示：
(3)源地址确认后，向目的地址发送确认报文，进程将释放TCP连接，FIN=1，ACK=1，如下图所示：
(4)目的地址收到确认报文，ACK=1，TCP终止连接完成，如下图所示：
3、UDP协议

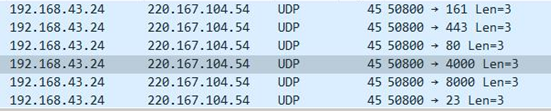

用WireShark筛选UDP数据包，如下图所示：
查看UDP数据包内容可知源地址、目的地址、源端口、目的端口，如下图所示：
三、网络层
1、IP报文
筛选TCP报文，选择任意一个报文，如下图所示：

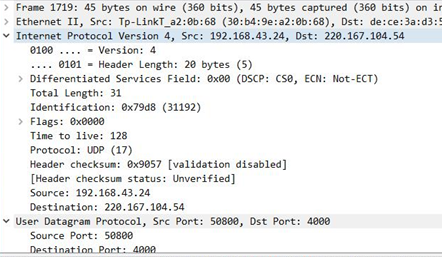

查看其详细数据可知版本、源地址、目的地址、头部长、总长度、持续时间：
2、ARP协议
筛选ARP数据包，选择任意一个数据包，如下图所示：

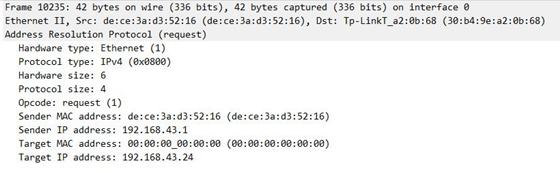

查看详细数据可知：源地址的MAC地址、源地址的IP地址、目标地址的MAC地址、目标地址的IP地址：
3、ICMP协议
打开cmd命令行ping通斗鱼直播网站，如下图所示：
经过ping命令后可获得ICMP数据包：

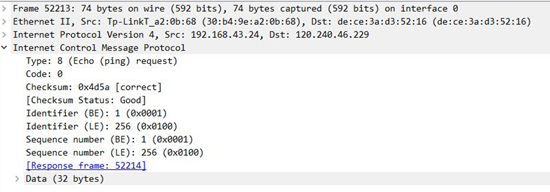

查看详细信息可获知Type报文类型、Code报文代码、Checksum校检差错、Identifier标识ICMP进程、Sequence number序列号，如下图所示：
四、数据链路层
筛选TCP数据包，打开任意一个数据包，如下图所示：

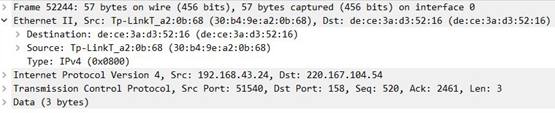

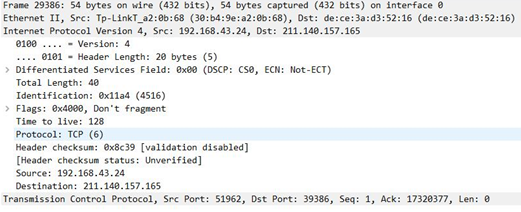

查看详细数据可知源MAC地址、目的MAC地址：
