1. 解压安装OpenDayLight控制器（本次实验统一使用Beryllium版本）

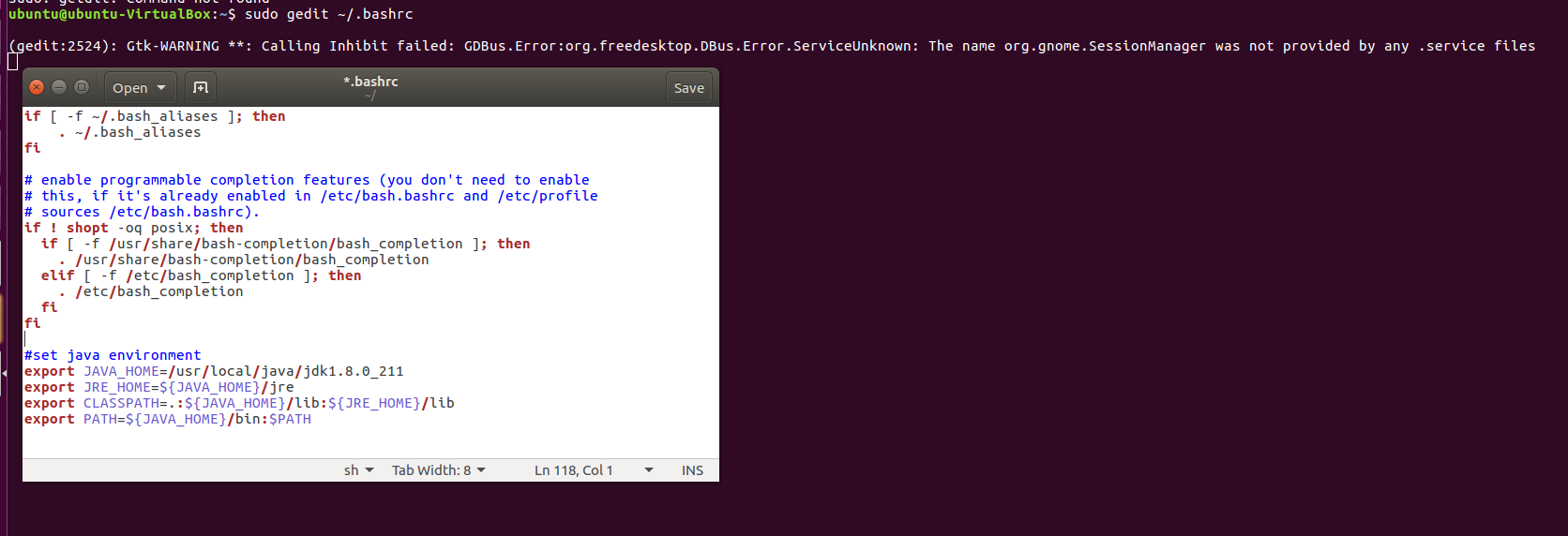

　　安装Java环境

透过各种通路下载OpenDayLight 0.4.4-Beryllium-SR4

2. 启动并安装插件

安装插件

　　在distribution-karaf-0.4.4-Beryllium-SR4/bin目录下运行 ./karaf

　　于是安装

opendaylight-user@root>feature:install odl-restconf
opendaylight-user@root>feature:install odl-l2switch-switch-ui
opendaylight-user@root>feature:install odl-openflowplugin-all
opendaylight-user@root>feature:install odl-mdsal-apidocs
opendaylight-user@root>feature:install odl-dlux-core
opendaylight-user@root>feature:install odl-dlux-node
opendaylight-user@root>feature:install odl-dlux-yangui

3. 用Python脚本搭建如下拓扑，连接OpenDayLight控制器

注意事项：

新建的py脚本文件权限要改为可执行
要求提交控制器端的拓扑图

先在浏览器中输入http://127.0.0.1:8181/index.html进入ODL图形化界面

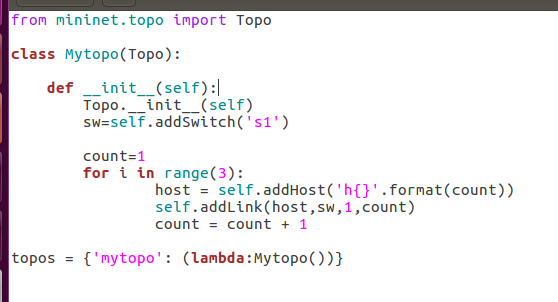

脚本代码为：

脚本建立后，

运行

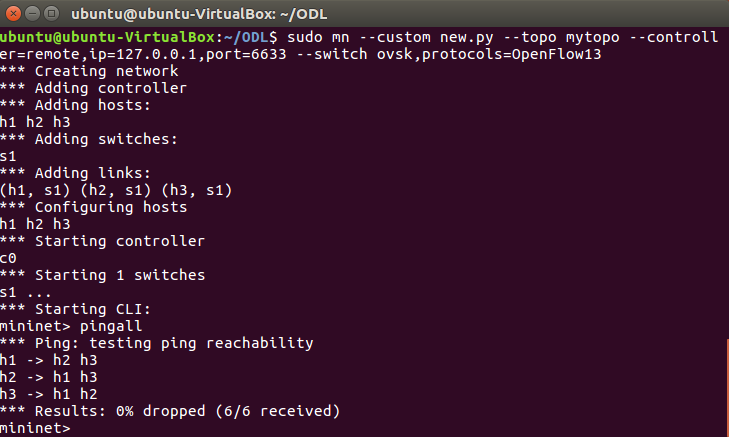

sudo mn --custom /home/ubuntu/FZUSDNlab/odllab.py --topo mytopo --controller=remote,ip=127.0.0.1,port=6633 --switch ovsk,protocols=OpenFlow13

再在mininet终端pingall

于是在控制器UI(OpenDaylight Dlux)中显示的拓扑图如下：

4. 在控制器提供的WEB UI中下发流表使h2 20s内ping不通h3，20s后恢复

在控制器UI里

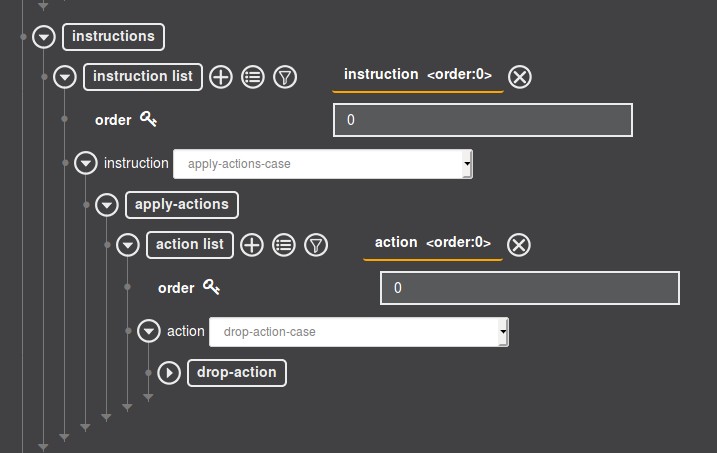

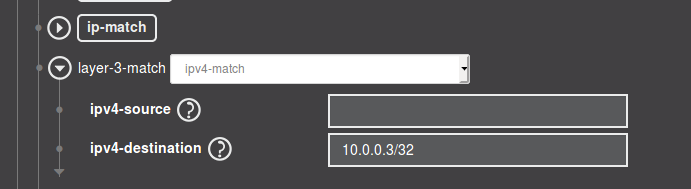

Yang UI>Opendaylight-inventory>config>nodes>table>flow

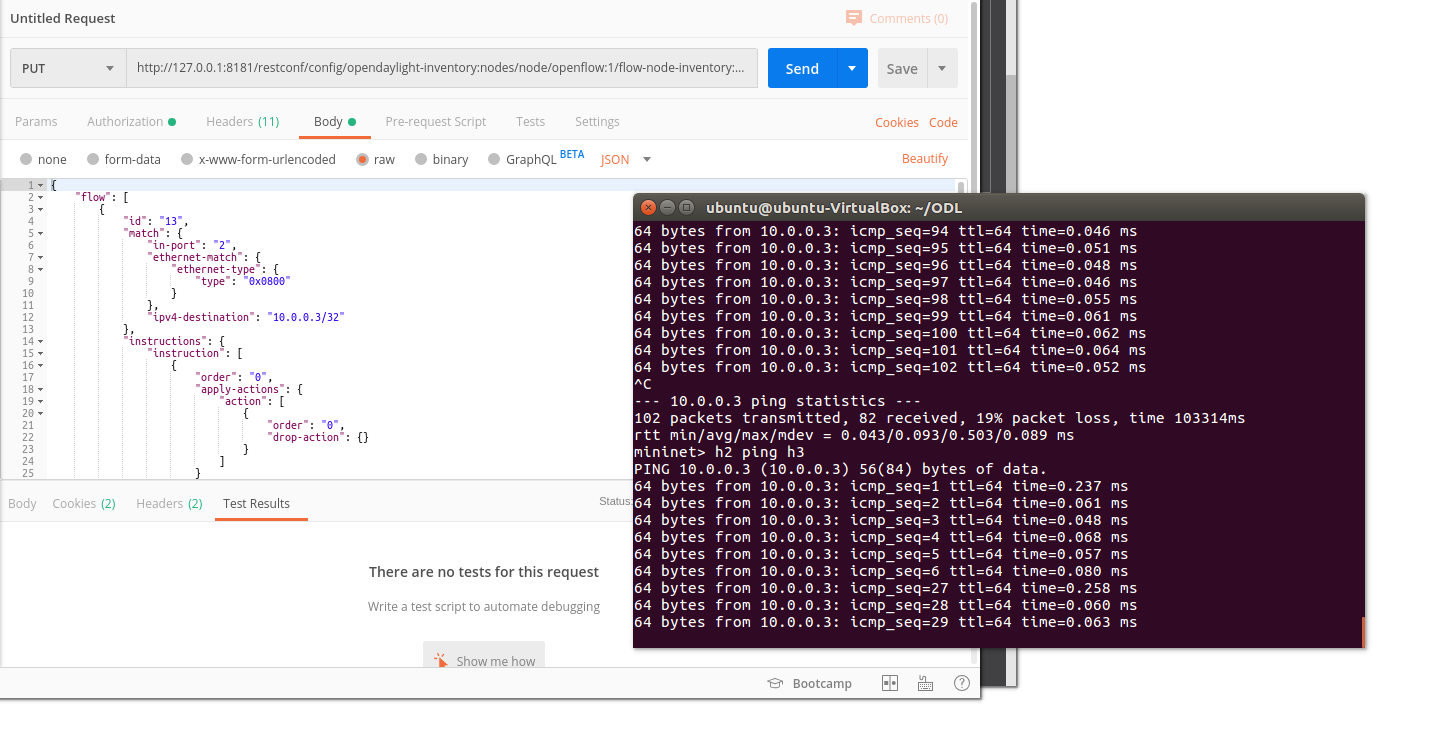

以上设置完后，打开mininet终端，运行

h2 ping h3

在Ping的期间点击本段图1中的"Send"，下发流表

于是：

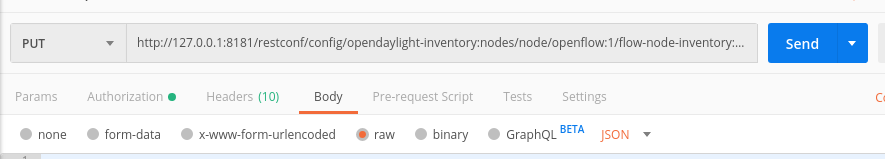

Preview:

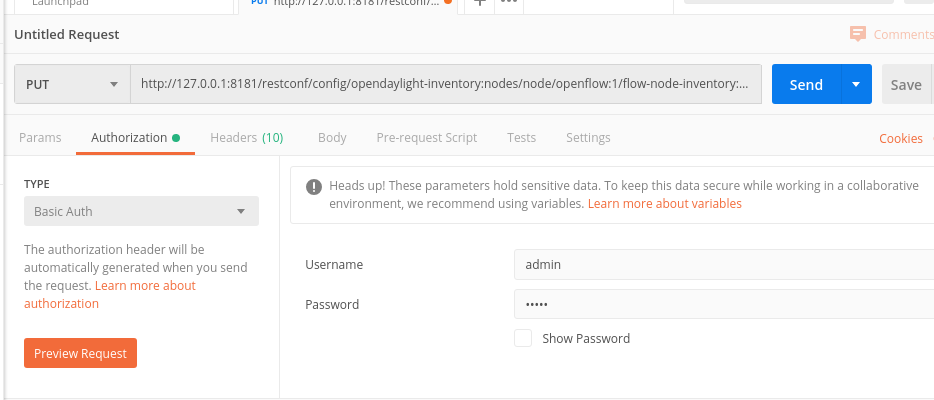

http://127.0.0.1:8181/restconf/config/opendaylight-inventory:nodes/node/openflow:1/flow-node-inventory:table/0/flow/13

{
    "flow": [
        {
            "id": "13",
            "match": {
                "in-port": "2",
                "ethernet-match": {
                    "ethernet-type": {
                        "type": "0x0800"
                    }
                },
                "ipv4-destination": "10.0.0.3/32"
            },
            "instructions": {
                "instruction": [
                    {
                        "order": "0",
                        "apply-actions": {
                            "action": [
                                {
                                    "order": "0",
                                    "drop-action": {}
                                }
                            ]
                        }
                    }
                ]
            },
            "hard-timeout": "20",
            "cookie": "2",
            "table_id": "0"
        }
    ]
}
