期中考试 秒表计时器

↘锁芯ラ 提交于 2019-12-04 05:50:44

制作一个秒表计时器,记录0-15秒时间。要求精准,可控。

要求:

  • 能够用按键控制秒表开始
  • 能够用按键控制秒表停止
  • 能够用按键控制秒表清零
  • 使用定时器控制时间,要求精确。
  • 使用1个数码管和多个按键实现功能。

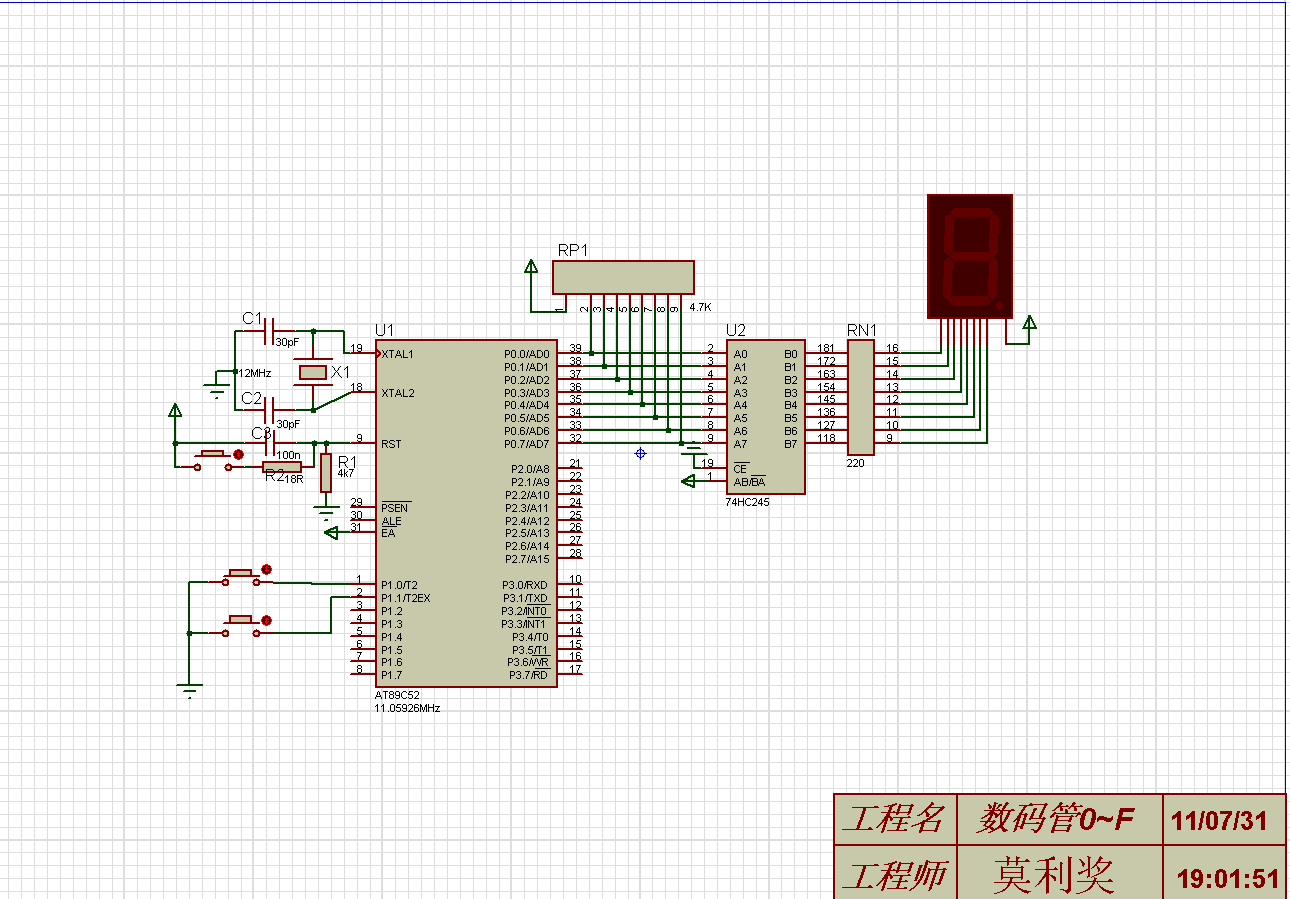

  • 1.首先根据要求把电路图加上2个按钮,如图下图所示







2.根据要求写出代码,下面是参考代码

2.根据要求写出代码,下面是参考代码

复制代码
#include<reg52.h>
#define LED P0
unsigned int i = 0;
unsigned int j =0;
sbit KEY1 = P1^0;     //暂停,开始按钮
sbit KEY2 = P1^2;       //复位按键
unsigned char NUM[]= {0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,\
                    0x80,0x90,0x88,0x83,0xA7,0xA1,0x86,0x8E}; //?????0-f
void INT_T0(void)
{
    TMOD = 0X01;   //打开定时器0 ,使用模式1定时
    TH0 = 0XFC;
    TL0    = 0X18;     //初始值
    EA = 1;     //打开总开关
    ET0 = 1;     //打开中断T0开关
}
void main(void)
{
    INT_T0();
    TR0 = 0;      //定时功能关闭
    LED = NUM[0];
    while(1)
    {
        if(KEY1 == 0)
        {
            TR0= 1 ;  //判断按键按下  ,则打开定时计时功能
        }
        else
        {
            TR0=0;       //判断按键松开,则断开计时功能
        }
        if(KEY2 == 0)
        {
             break;        //跳出循环,计时归零
        }
    }
}

void time0(void) interrupt 1
{
    TH0 = 0XFC;
    TL0    = 0X18; //初始值
    if(i < 1000)
    {
        i++;
    }
    else
    {
         LED= NUM[j]    ;
        if(j < 16)
        {
         j++;
        }
        else
        {
             j=0;
        }
        i = 0;
    }

}
复制代码
