flink实战--REST API与metrics监控

由 江枫思渺然 提交于 2019-12-04 02:48:03

Flink metrics简介

          Flink的metrics是Flink公开的一个度量系统，允许收集flink程序的公开指标到外部系统，我们也可以自定义指标通过metric收集，实际开发时经常需要查看当前程序的运行状况，flink 提供了 UI 界面，有比较详细的统计信息。但是 UI 界面也有不完善的地方，比如想要获取 flink 的实时吞吐。本文将详细介绍如何通过metric监控flink程序，自定义监控指标以及metrics在flink的UI界面的应用。

 metrics在UI页面上的应用

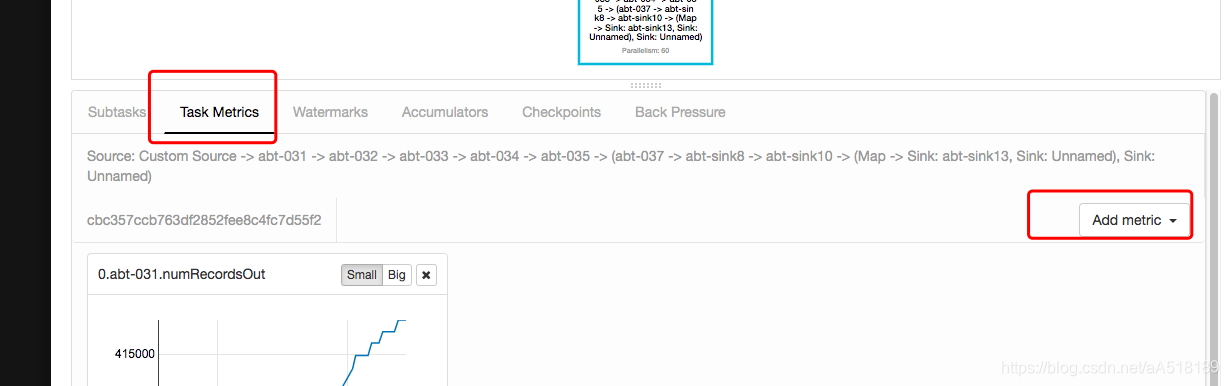

          在flink的UI的界面上我们点击任务详情，然后点击Task Metrics会弹出如下的界面，在 add metic按钮上 我们可以添加我需要的监控指标。

注意：如果点击Task Metrics没有显示Add metics 点击一下任务的DAG图就会显示出来，当我们点击了DAG图中某个算子的名字，那么Add  metric显示的就是该算子的监控指标，且按照分区显示，算子名前置的数字就是分区号。

各个指标的含义

          关于各个指标的含义官网上有详细介绍：https://ci.apache.org/projects/flink/flink-docs-release-1.7/monitoring/metrics.html#availability

自定义监控指标

案例：在map算子内计算输入的总数据

设置MetricGroup为：flink_test_metric

指标变量为：mapDataNub

代码：

DataStream<String> userData = kafkaData.map(new RichMapFunction<String, String>() {
            Counter mapDataNub;
            @Override
            public void open(Configuration parameters) throws Exception {
                mapDataNub=  getRuntimeContext()
                       .getMetricGroup()
                       .addGroup("flink_test_metric")
                       .counter("mapDataNub");
            }
            @Override
            public String map(String s)  {
                String s1 ="";
                try {
                    String[] split = s.split(",");
                    long userID = Long.parseLong(split[0]);
                    long itemId = Long.parseLong(split[1]);
                    long categoryId = Long.parseLong(split[2]);
                    String behavior = split[3];
                    long timestamp = Long.parseLong(split[4]);
                    Map map = new HashMap();
                    map.put("userID", userID);
                    map.put("itemId", itemId);
                    map.put("categoryId", categoryId);
                    map.put("behavior", behavior);
                    map.put("timestamp", timestamp);
                    s1 = JSON.toJSONString(map);
                    mapDataNub.inc();
                    System.out.println("数据"+map.toString());
                } catch (NumberFormatException e) {
                    e.printStackTrace();
                }
                return  s1;
            }

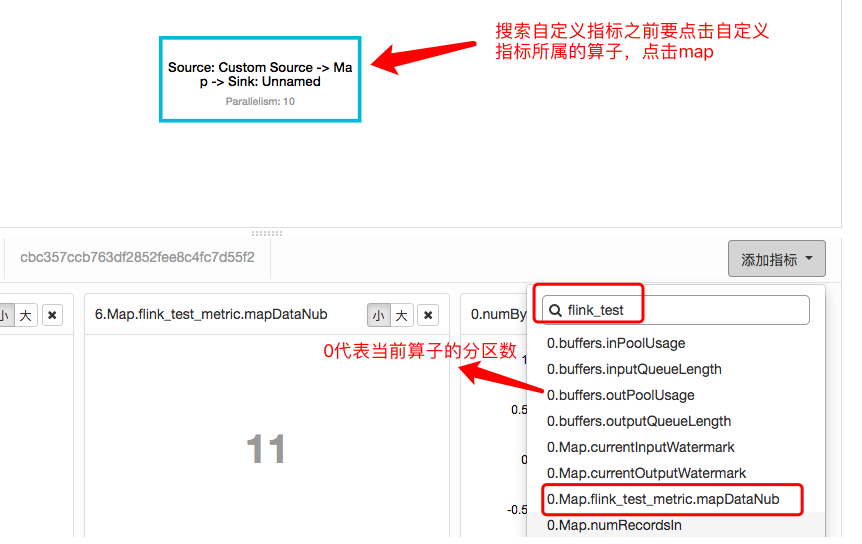

程序启动之后就可以在任务的ui界面上查看

注意点：

1.搜索自定义或者查看某个指标需要点击DAG图中对应算子的名称

2.指标的前缀0，1，2....是指算子的分区数

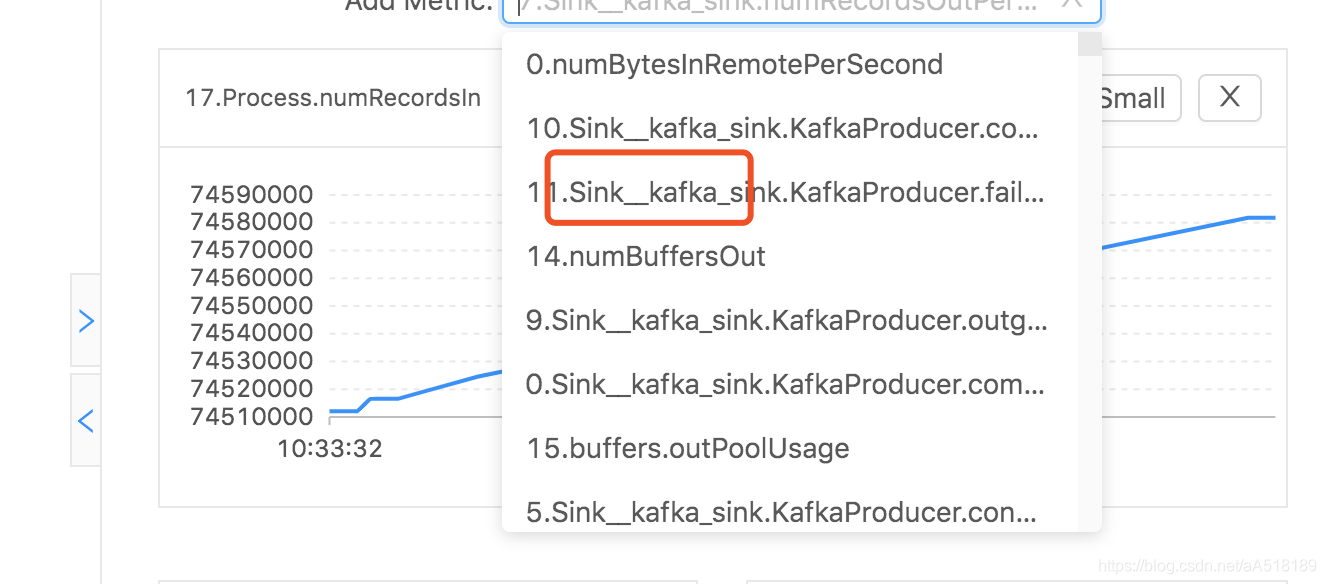

3.进行监控时，尽量不要对算子进行重命名，使用默认的名字，这样一套监控程序可以监控多个flink任务，比如对sink重新命名，如果不同的flink程序对sink的命名不一样，则一套监控无法监控多个flink程序

 .addSink(KafkaSink.getProducer()).name("kafka_sink");

flink metric监控程序

        前面介绍了flink公共的监控指标以及如何自定义监控指标，那么实际开发flink任务我们需要及时知道这些监控指标的数据，去获取程序的健康值以及状态。这时候就需要我们通过 flink REST API ，自己编写监控程序去获取这些指标。很简单，当我们知道每个指标请求的URL,我们便可以编写程序通过http请求获取指标的监控数据。

flink REST API监控程序

      为了获取flink任务运行状态和吞吐量我们需要注意一下两点：

  1.   flink集群模式需要知道 JobManager 的地址和端口（5004）
  2.   对于 flink on yarn 模式来说，则需要知道 RM 代理的 JobManager UI 地址,例如 http://yarn-resource-manager-ui/proxy/application_155316436xxxx_xxxx

1.获取flink任务运行状态(我们可以在浏览器进行测试，输入如下的连接)

 http://yarn-resource-manager-ui/proxy/application_155316436xxxx_xxxx/jobs

返回的结果

{
	jobs: [{
			id: "ce793f18efab10127f0626a37ff4b4d4",
			status: "RUNNING"
		}
	]
}

2.获取 job 详情

       需要在/jobs/jobid

 http://yarn-resource-manager-ui/proxy/application_155316436xxxx_xxxx/jobs/ce793f18efab10127f0626a37ff4b4d4

{
	jid: "ce793f18efab10127f0626a37ff4b4d4",
	name: "Test",
	isStoppable: false,
	state: "RUNNING",
	start - time: 1551577191874,
	end - time: -1,
	duration: 295120489,
	now: 1551872312363,
	。。。。。。
      此处省略n行
    。。。。。。
			}, {
				id: "cbc357ccb763df2852fee8c4fc7d55f2",
				parallelism: 12,
				operator: "",
				operator_strategy: "",
				description: "Source: Custom Source -&gt; Flat Map",
				optimizer_properties: {}
			}
		]
	}
}

更灵活的方式获取每个指标的请求连接

            有人可能会问，这么多指标，难道我要把每个指标的请求的URL格式都记住吗？今天教大家一个小技巧，一个前端技术，就是进入flink任务的UI界面，按住F12进入开发者模式，然后我们点击任意一个metric指标,便能立即看到每个指标的请求的URL。比如获取flink任务的背压情况：

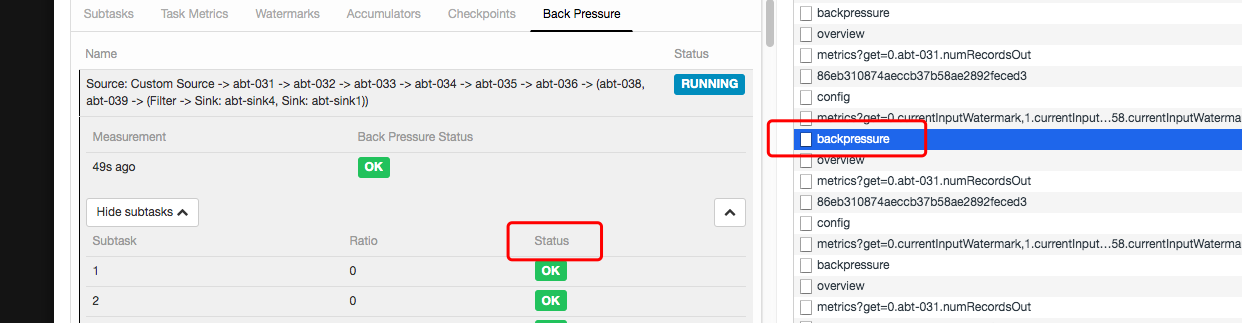

   如下图我们点击某一个task的status，按一下f12，便看到了backpressue,点开backpressue就是获取任务背压情况的连接如下：

http://127.0.0.1/proxy/application_12423523_133234/jobs/86eb310874aeccb37b58ae2892feced3/vertices/cbc357ccb763df2852fee8c4fc7d55f2/backpressure

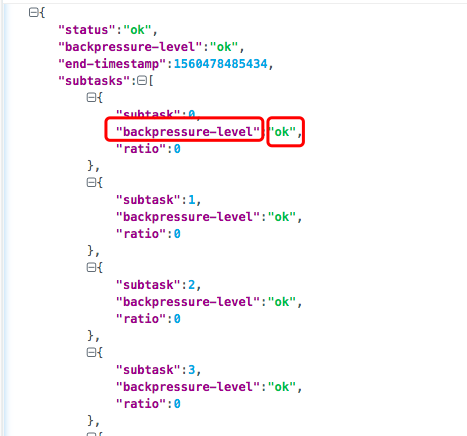

请求连接返回的json字符串如下：我们可以获取每一个分区的背压情况，如果不是OK状态便可以进行任务报警，其他的指标获取监控值都可以这样获取 简单而又便捷。

案例：实时获取yarn上flink任务运行状态

          我们使用 flink REST API的方式，通过http请求实时获取flink任务状态，不是RUNNING状态则进行电话或邮件报警，达到实时监控的效果。

public class SendGet {
    public static String sendGet(String url) {
        String result = "";
        BufferedReader in = null;
        try {
            String urlNameString = url;
            URL realUrl = new URL(urlNameString);
            // 打开和URL之间的连接
            URLConnection connection = realUrl.openConnection();
            // 设置通用的请求属性
            connection.setRequestProperty("accept", "*/*");
            connection.setRequestProperty("connection", "Keep-Alive");
            connection.setRequestProperty("user-agent",
                    "Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1;SV1)");
            // 建立实际的连接
            connection.connect();
            in = new BufferedReader(new InputStreamReader(
                    connection.getInputStream()));
            String line;
            while ((line = in.readLine()) != null) {
                result += line;
            }
        } catch (Exception e) {
            System.out.println("发送GET请求出现异常！" + e);
            e.printStackTrace();
        }
        // 使用finally块来关闭输入流
        finally {
            try {
                if (in != null) {
                    in.close();
                }
            } catch (Exception e2) {
                e2.printStackTrace();
            }
        }
        return result;
    }

    public static void main(String[] args) {
        String s = sendGet("http://127.0.0.1:5004/proxy/application_1231435364565_0350/jobs");
        JSONObject jsonObject = JSON.parseObject(s);
        String string = jsonObject.getString("jobs");
        String substring = string.substring(1, string.length() - 1);
        JSONObject jsonObject1 = JSONObject.parseObject(substring);
        String status = jsonObject1.getString("status");
        System.out.println(status);
    }
}

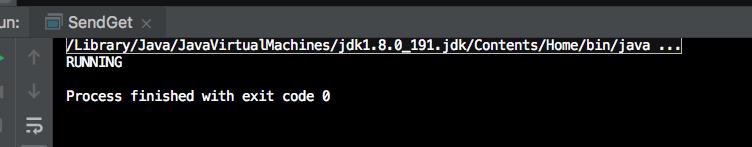

结果
