- 名：蔡兵
- 学号：201821121119
- 班级：计算1814
1 实验目的
- 理解RIP路由表的建立与更新
- 感受RIP坏消息传得慢
2 实验内容
使用Packet Tracer，正确配置网络参数，使用命令查看和分析RIP路由信息。
- 建立网络拓扑结构
- 配置参数
- 分析RIP路由信息
3. 实验报告
3.1 建立网络拓扑结构

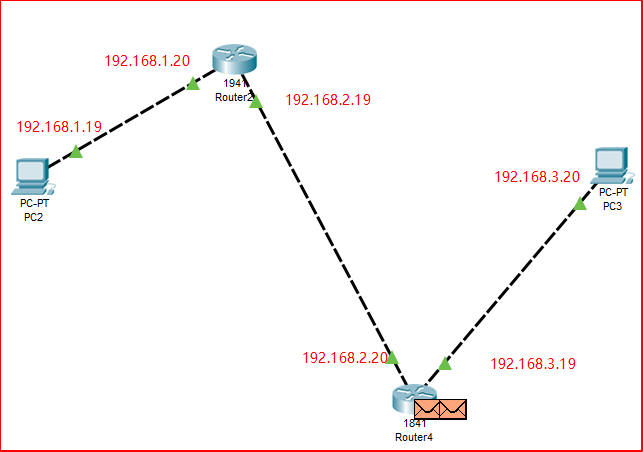

网络拓扑图如下图所示：
3.2 配置参数

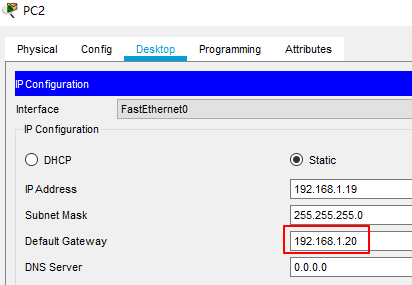

客户端PC2的IP地址为192.168.1.19

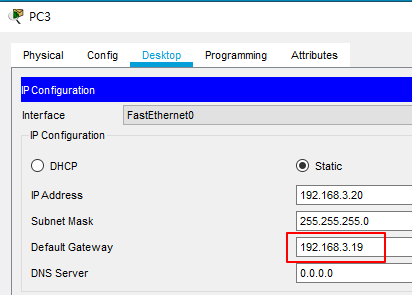

客户端PC3的IP地址为192.168.3.20

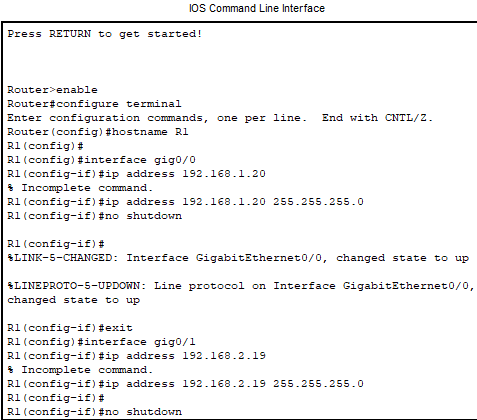

（1）配置并激活路由器 Router2 接口：

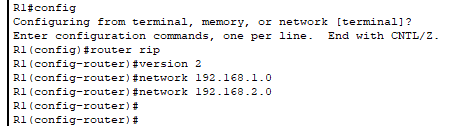

配置路由器协议：

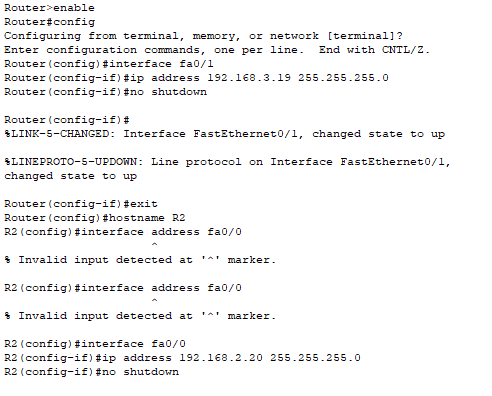

（2）配置并激活路由器 Router4 接口：

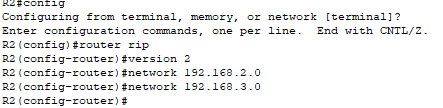

配置路由器协议：
3.3 测试网络连通性

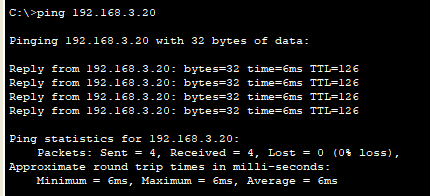

在PC2 ping PC3，测试整条链路的连通性：

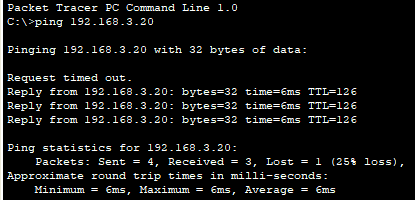

丢失1个

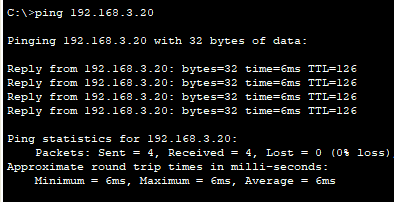

没有丢失
3.4 理解RIP路由表建立和更新

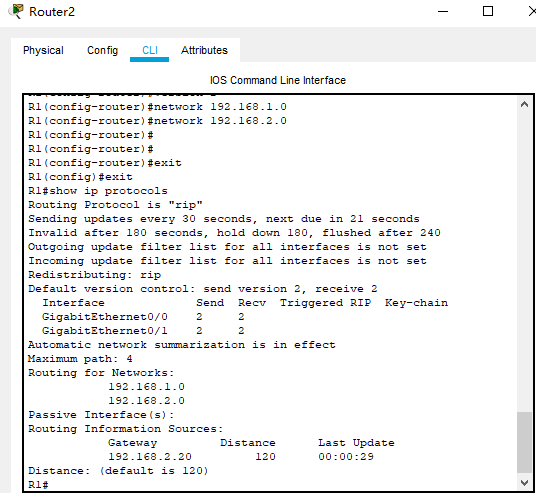

1.查看路由过程的信息show ip protocols
分析：该路由器采用RIP路由协议，每30秒发送一次路由更新，下一轮更新将在21秒之后，该更新在180秒之后无效，若240秒后未收到更新信息，则该路由条目将从路由表中删除；
其中发送版本为 version 2，接受 version 2 的版本信息，最多4条等价路由执行负载均衡；
-
查年路由表

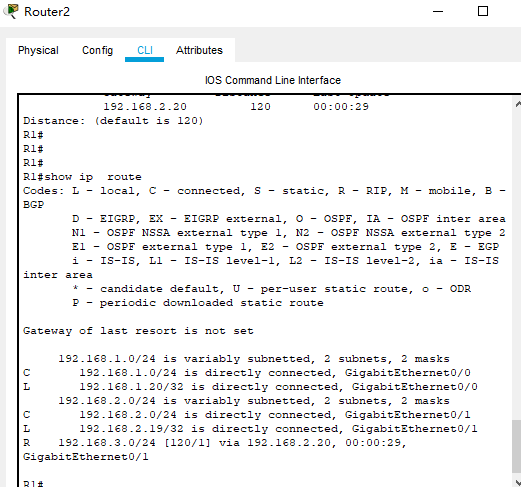

show ip route
C-连接，s-静态，R-路由信息协议，M-移动，B-边界网关协议；
192.168.1.0/24是可变子网，2个子网，2个掩码；
192.168.1.0/24直接连接。
5. 拓展

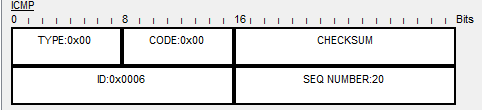

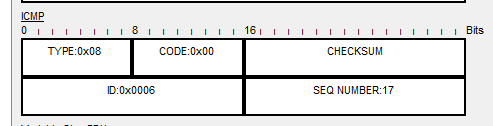

（1）通过PING抓取ICMP报文
分析报文：
1. TYPE：占8位，8表示请求，0表示回答。
2. CODE：占8位，代码。
3. CHECKSUM：占16位，检验和。
