学习笔记：综合实验（内容包含单臂路由、路由器配置DHCP、三层交换机、ACL访问控制列表、NET网络地址转换）

学习笔记：综合实验（内容包含单臂路由、路由器配置DHCP、三层交换机、ACL访问控制列表、NET网络地址转换）

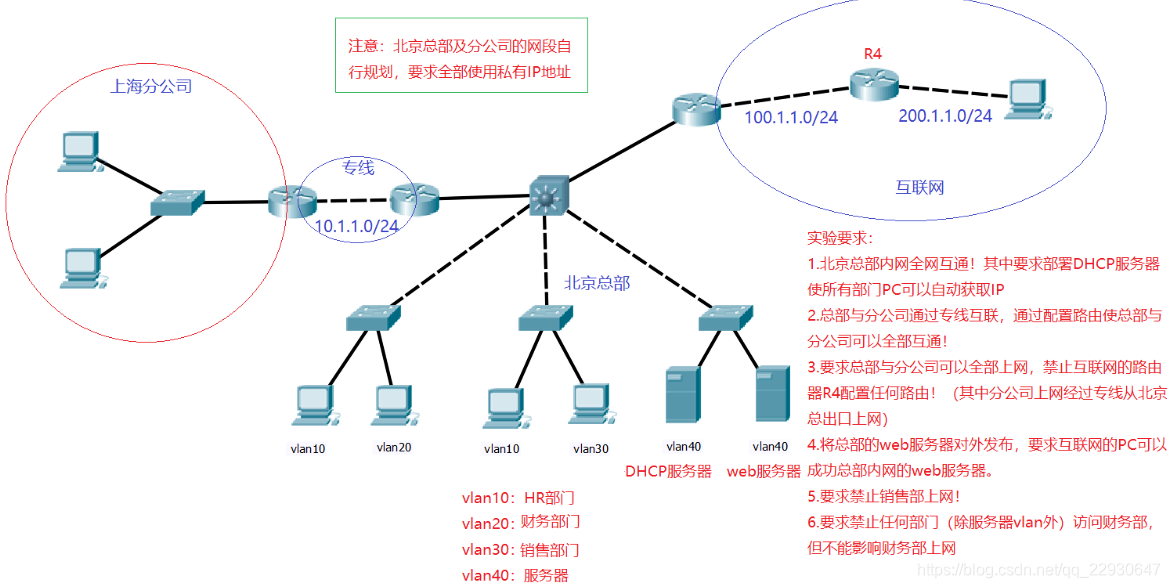

实验要求：

实验思路：

1. 在思科模拟器链接好拓扑图
2. 配置总部区域二层交换机（每台划分vlan和划入接口），该打trunk打trunk
3. 配置好两个服务器，dhcp服务器需要固定ip后再配置池，web服务器和dhcp服务器同在一个vlan下会自动获取ip
4. 三层交换机开启路由功能，创建需要的vlan（虚拟接口）并配置ip

这里的ip地址作为对应vlan下主机的网关，而主机地址的网关是由dhcp服务器发放的，故配置dhcp池时网关要和这里配置的ip对应

6. 三层交换机中的vlan10,20,30做中继（目的是指向dhcp服务器）
7. 此处完成各主机可以获取ip，总部网络互通完成；
8. 接下来配置分公司，首先配置公司全网互通，做单臂路由配置（划分子接口，配置ip，封装dot1q协议）
9. 然后配置路由器上的dhcp给分公司发ip地址（注：地址池中网关和子接口ip对应）
10. 此时分公司 也完成了全网通
11. 接下来配置专线路由似的分公司和总部互通
12. 然后配置三层交换机的上层路由（我的叫法）
13. 接下来在这个所谓的路由器上做一个NET转换，使得内网私有地址转换为公网地址链接到互联网
14. 此时已经完成子公司网，总部网连接到互联网（但是互联网还无法访问我们的web服务器，做好pat端口复用才能完成web发布）
15. 按照要求规划ACL，并指向相应端口的方向上

实验配置如下：

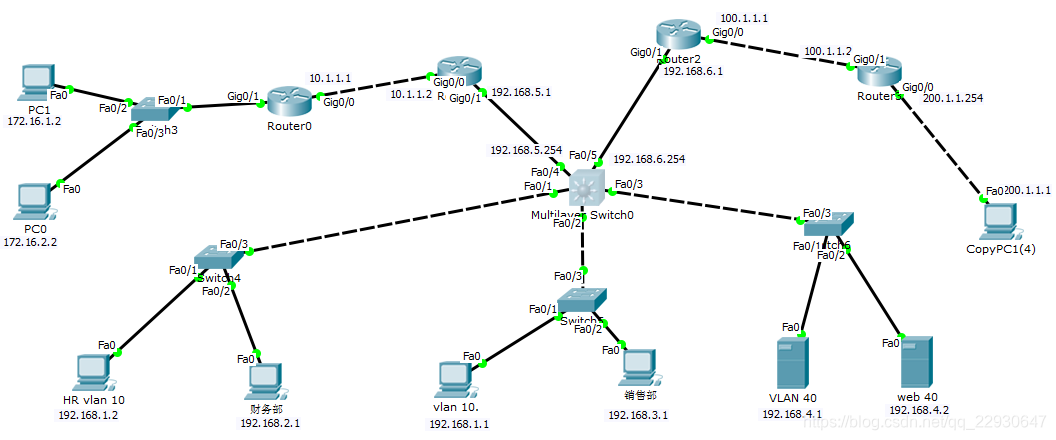

思科模拟实验图：

图中ip地址除服务器其余均为自动获取

1.总部DHCP服务器地址池配置

捎带开启web服务
此处各个地址池网关和三层交换机vlan的IP地址对应

2.三层交换机中vlan10-40的ip配置

3.总部三个二层交换机的running-config

总部和分公司三台二层交换机配置一致，划分接口指向vlan并打trunk

4.二层交换机配置开启路由功能running-config如下

vlan的配置

这里vlan50是原本是192.168.5.254，后我把虚拟端口vlan50闲置了没用，改用物理端口f0/4配置了192.168.5.254,使用物理端口和虚拟端口都可以进行试验

静态路由的配置

ACL的配置（上面vlan中可以看到分别被指向那个口的那个方向）

5.四个路由器的配置表如下
第一，分公司路由器R0做了单臂路由和配置了dhcp服务
1）dhcp配置

2）单臂路由配置

3）配置端口ip

4）添加静态路由条目

第二，分公司路由器R1配置如下


第三，公司总出口路由器R2配置如下

配置ip，
指明内外口，
对应口的方向上贴上acl控制表（表在下面）

配置了静态路由和静态NET转换（PAT端口复用）

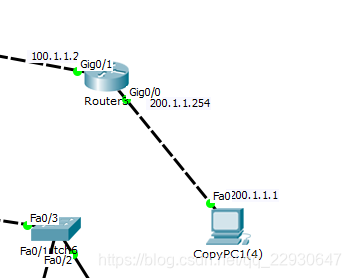

6.这半边模拟互联网，除ip外不做配置

至此实验配置完成，按照要求验证即可，
上面所有配置的均为running-config截图 具体配置指令另补
