2019 SDN上机第1次作业

1.安装轻量级网络仿真工具Mininet

使用github上的Mininet源安装，使用命令依次为：

git clone https://github.com/mininet/mininet.git
cd mininet/util
./install.sh

如下图：

2.用字符命令搭建如下拓扑，要求写出命令

sudo mn --topo=linear,3

sudo mn --topo tree,depth=2,fanout=3

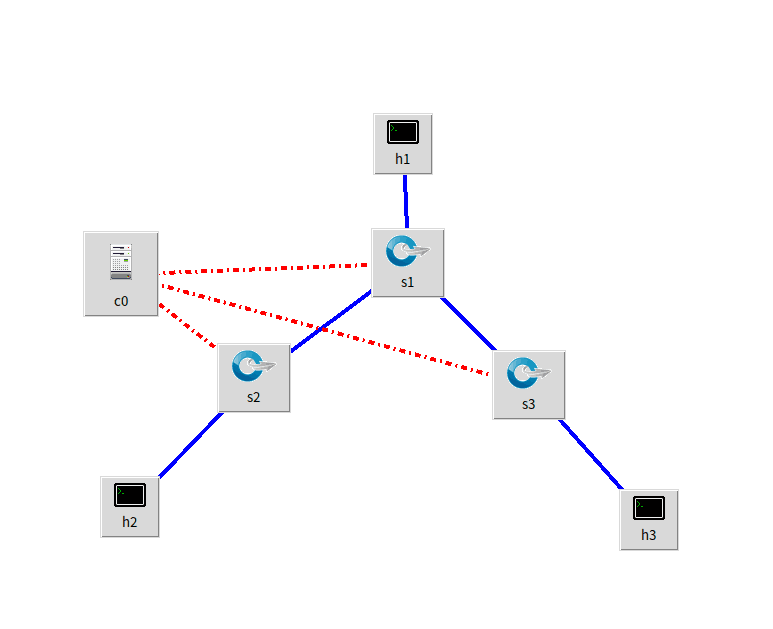

3.利用可视化工具搭建如下拓扑，并要求支持OpenFlow 1.0 1.1 1.2 1.3，设置h1（10.0.0.10）、h2（10.0.0.11）、h3（10.0.0.12），拓扑搭建完成后使用命令验证主机ip，查看拓扑端口连接情况。

4. 利用Python脚本完成如下图所示的一个Fat-tree型的拓扑（交换机和主机名需与图中一致，即s1~s6，h1~h8，并且链路正确，请给出Mininet相关截图

代码如下所示

from mininet.topo import Topo
from mininet.net import Mininet
from mininet.node import RemoteController,CPULimitedHost
from mininet.link import TCLink
from mininet.util import dumpNodeConnections
class Mytopo(Topo):
    def __init__(self):
        Topo.__init__(self)
    s=[]
        for i in range(2):
            sw = self.addSwitch('s{}'.format(i+1))
            s.append(sw)
        for i in range(4):
            sw = self.addSwitch('s{}'.format(i+3))
            s.append(sw)
        for one in s[0:2]:
            for two in s[2:6]:
                self.addLink(one,two)
        count=1
        for two in s[2:6]:
            for i in range(2):
                host = self.addHost('h{}'.format(count))
                self.addLink(two,host)
                count += 1
topos = {'mytopo': (lambda:Mytopo())}

结果如图
