“新手玩家”要注意看接线说明哦~要不就

基础接线

1. 传感器上含有“VCC”字样的一般接到开发板的3.3V，5V或者12V。（看传感器参数）
2. 传感器上含有"GND"字样的直接接到开发板的GND即可
3. 其他引脚接线看说明即可例如：

   传感器上Trig和Echo引脚在编程中的设置如下

   说明Trig在板子上对应的引脚为A13，Echo在板子上对应的引脚为A14~
   注意：一般程序开头都会做一个引脚定义，看懂会接即可

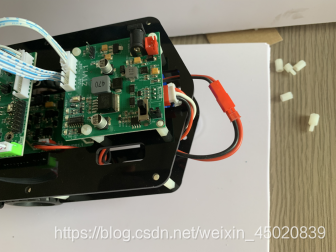

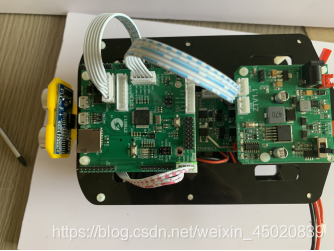

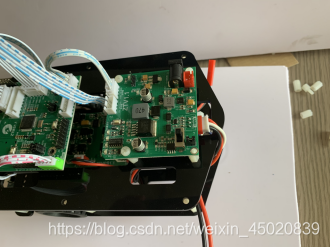

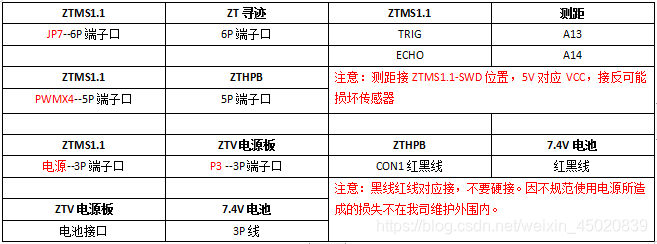

接线说明：

1)直流电机与ZTHPB连线（2P端子线）

2)ZTMS开发板与ZTHPB连线（5P端子线）

3)ZTMS开发板与ZT寻迹连线（6P端子线）

4)ZTMS开发板与超声波测距连接（4P端子线）

5)ZTMS开发板与ZTV电源板（3P端子线）

6)ZTV电源板与电池（3P端子线）

7)电池与ZTHPB大功率板连接（黑线对黑线）

完成

智能车配件说明： 点击查看
智能车安装说明： 点击查看
