触发器

触发器是一类具有记忆功能，可以存储二进制信息的双稳态电路。它是组成时序电路的基本单元，也是基本的时序电路。
输入信号发生变化时，触发器可以从一个稳定的状态转换到另一个稳定的状态。

基本RS触发器

基本RS触发器是构成各种功能触发器的基本单元，所以称为基本触发器。
用两个与非门或两个或非门交错耦合构成。
当输入信号R_D、S_D均为1时，该触发器必定处于Q=1或Q=0的某一状态保持不变，所以它是具有两个稳定状态的双稳态电路。

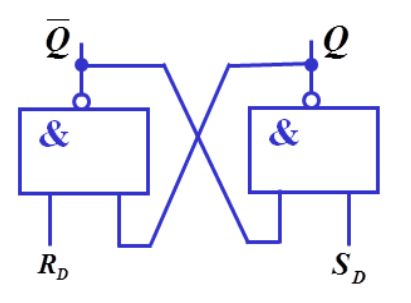

逻辑电路：
基本RS触发器
逻辑元件表示：

R_D	S_D	Qⁿ⁺¹
0	1	0	不管原状态是什么，次态一定是0状态
1	0	1	不管原状态是什么，次态一定是1状态
1	1	Q	保持原状态
0	0	不确定	由于门的延迟时间不一致，次态不确定

R_D：直接置0端，复位端
S_D：直接置1端，置位端
低电平有效
约束条件：R_D+S_D=1

特征方程：
Qn+1=SD+RDQSD+RD=1

描述触发器的逻辑功能的表示方法：

状态转移真值表
特征方程
状态转移图与激励表
波形图

时钟控制的触发器

钟控触发器(时钟触发器，同步触发器)
钟控RS触发器
钟控D触发器
钟控Jk触发器
钟控T触发器

钟控RS触发器

基本电路：
钟控RS触发器

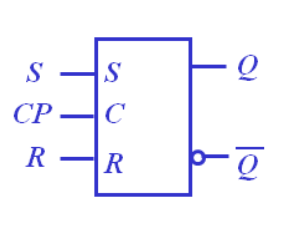

逻辑符号：
钟控RS触发器
特征方程：
在这里插入图片描述
将R_D和S_D带入基本RS触发器特征方程(在CP=1时)，可得下式：

功能描述：
当CP=0时，C、D门被封锁，触发器保持原状态不变
当CP=1时

R	S	CP
0	0	Q
0	1	1
1	0	0
1	1	×

钟控D触发器(数据锁存器)

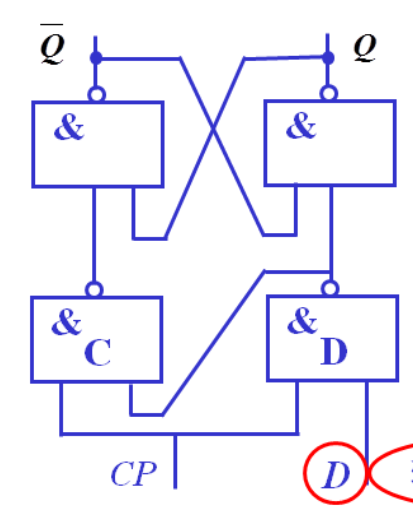

基本电路：
钟控D触发器
逻辑符号：

特征方程：

代入基本RS触发器特征方程(在CP=1时)：

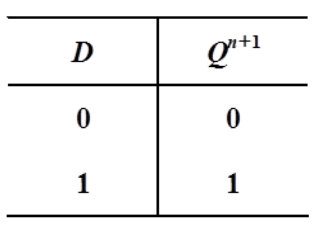

功能描述：
当CP=0时，R_D=1，S_D=1，触发器保持原状态不变
当CP=1时：
R_D=D
Qⁿ⁺¹=D

钟控D触发器在时钟脉冲的作用下，其次态Qⁿ⁺¹始终和D一致。
因此，钟控D触发器有数据锁存的功能。

钟控JK触发器

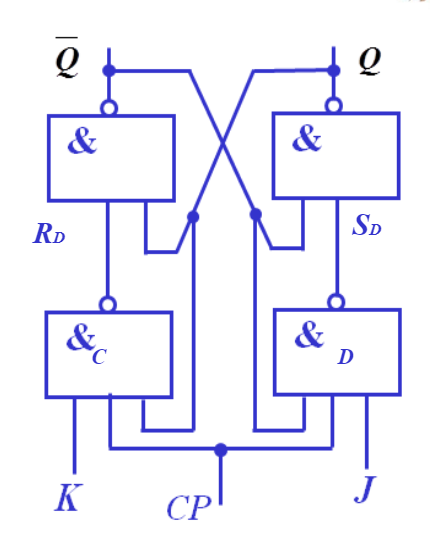

基本电路：
钟控JK触发器
逻辑符号：

特征方程：

在CP=1时，代入基本RS特征方程：

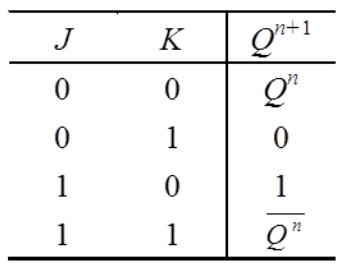

功能描述：
由于Q和非Q互补，则无论J、K输入取值如何，不可能出现SR=11的情况。解决了R、S之间的约束问题。
当CP=0时，R_D=1，S_D=1，触发器维持原状态。
当CP=1时，
钟控JK触发器

钟控T触发器

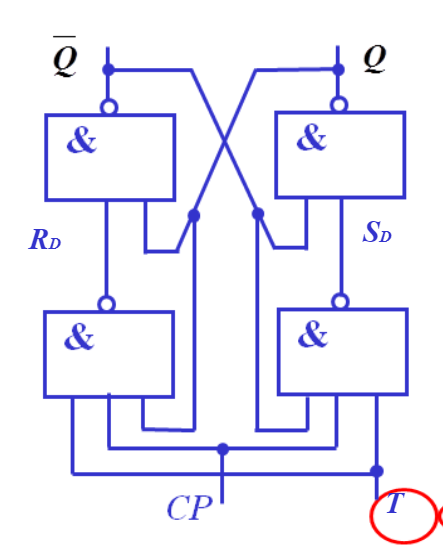

基本电路：

逻辑符号：

特征方程：

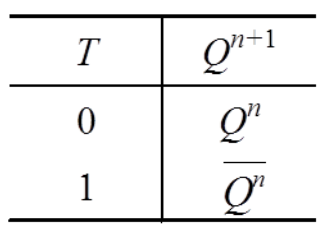

功能描述：
当CP=0时，R_D=1，S_D=1，触发器保持原状态
当CP=1时，

钟控T触发器在T=0时，具有保持功能。
在T=1时具有翻转功能。
如果将T固定致高电平，便有T’ 触发器：

即，CP每作用一次，则T’ 触发器便翻转一次。

电平触发工作特点

当CP=0时，触发器不接受输入信号，维持原状态
当CP=1时，触发器接受输入信号，状态改变

在约定的时钟信号电平期间，输入信号的变化都会引起触发器状态的变化
在非约定的时钟信号电平期间，输入信号的变化不会引起触发器状态的变化

空翻现象：
例如，对于T‘ 触发器，在CP=1期间会发生翻转，则当CP=1的时间较长，那么T’ 在这期间会发生多次翻转，直到CP=0为止。

若为避免空翻现象，则要求CP=1的宽度有极高的限制：
对于T‘ 触发器
要求触发器输出端的新状态返回到输入端之前，CP应回到低电平，CP=1的宽度，t_cp不可以大于3t_pd
而又为了保证触发器能可靠翻转，至少在一个翻转过程中CP应保持CP=1，则t_cp不能小于2t_pd

集成触发器

集成触发器可以防止空翻，性能稳定

主从JK触发器

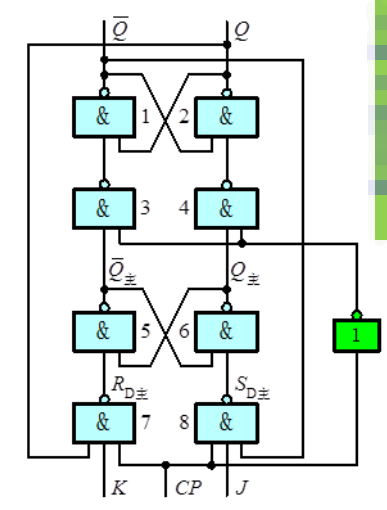

基本电路：
主从JK触发器

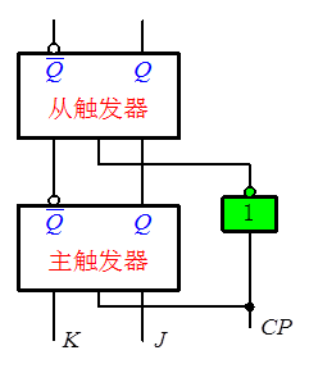

逻辑符号：
主从JK触发器
特征方程：

当CP=0时：
R_D从=Q_主
S_D从=^非Q_主
Qⁿ⁺¹=Q_主
上式说明，CP=0时，主触发器的状态转移到从触发器中存放，即从触发器和主触发器的状态保持一致。
当CP=1时：(即CP由0到1及其后)
从触发器输入端被封锁，其保持原状态Q不变
主触发器输入端打开，接受J、K信号
当CP=0时，(即又变为了0)
