Canny边缘检测

• 使用高斯滤波器，以平滑图像，滤除噪声。

• 计算图像中每个像素点的梯度强度和方向。

• 应用非极大值（Non-Maximum Suppression）抑制，以消除边缘检测带来的杂散响应。

• 应用双阈值（Double-Threshold）检测来确定真实的和潜在的边缘。

• 通过抑制孤立的弱边缘最终完成边缘检测。

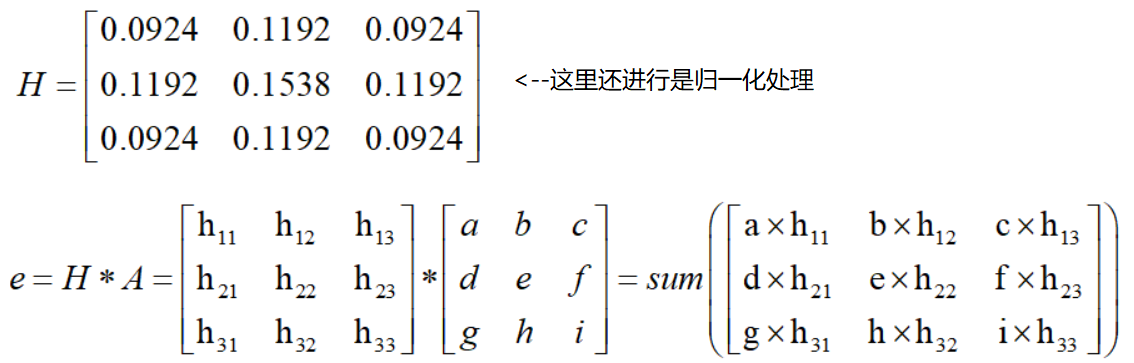

1 高斯滤波器

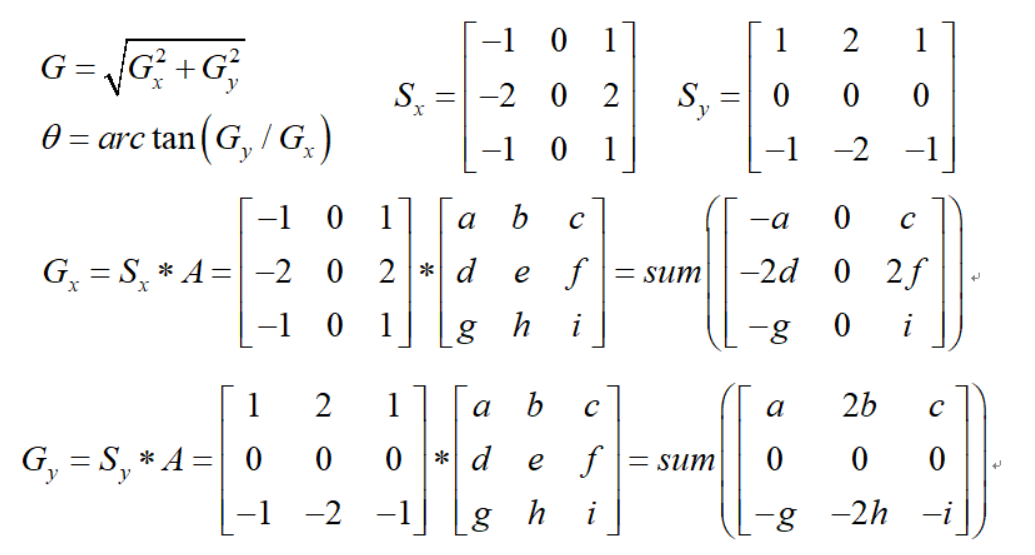

2 梯度和方向

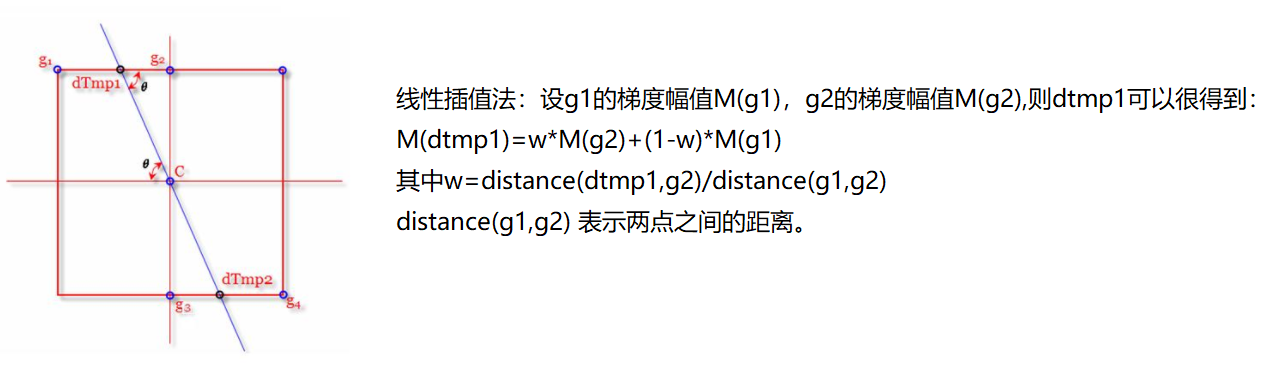

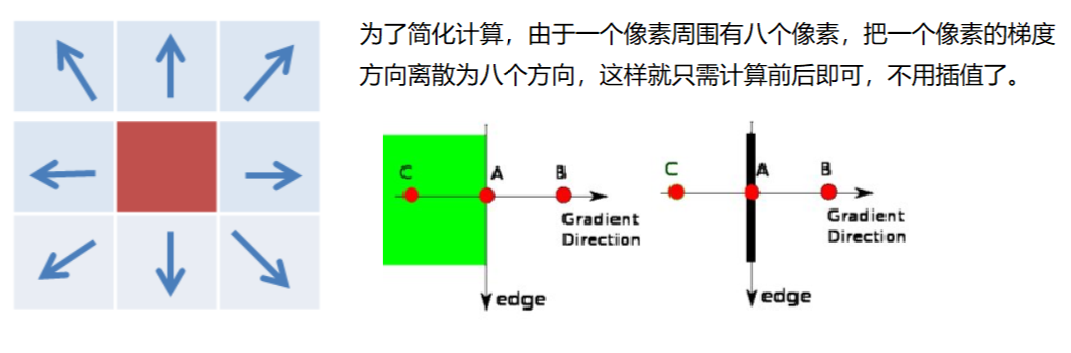

3 非极大值抑制

4 双阈值检测

import cv2
import matplotlib.pyplot as plt
%matplotlib inline
import numpy as np

def cv_show(name,img):
cv2.imshow(name,img)
cv2.waitKey(0)
cv2.destroyAllWindows()

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9

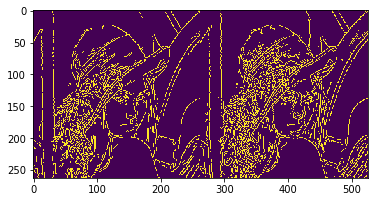

img=cv2.imread("lena.jpg",cv2.IMREAD_GRAYSCALE)

v1=cv2.Canny(img,80,150)
v2=cv2.Canny(img,50,100)

res = np.hstack((v1,v2))
cv_show(“res”,res)

plt.imshow(res)

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9

<matplotlib.image.AxesImage at 0x1e2434759e8>

• 1

img=cv2.imread("car.png",cv2.IMREAD_GRAYSCALE)

v1=cv2.Canny(img,120,250)
v2=cv2.Canny(img,50,100)

res = np.hstack((v1,v2))

cv_show(“res”,res)
plt.imshow(res)

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9

<matplotlib.image.AxesImage at 0x1e254ca7828>

• 1
