光纤熔接操作详细图文步骤

匿名 (未验证) 提交于 2019-12-02 23:39:01
版权声明: https://blog.csdn.net/viewcreat/article/details/91360051

光纤熔接是门技术活,光纤熔接操作分为以下几个步骤:剥、切、熔、盘。

所用到的工具:熔接机;切割刀;米勒钳;酒精棉;光纤;热缩套管。

剥光纤:包括光缆、尾纤、涂覆层等开剥。(详细操作步骤如下1、2、3、)

1、轻轻按住熔纤机开关机键,开机指示灯亮后松手;
2、在确认热缩套管内无脏物后,将光纤穿入热缩套管;
3、用米勒钳剥除光纤涂覆层,长度4cm;

切光纤:指的是用光纤切割刀将光纤切割整齐,便于熔接。详细操作步骤如下(4、5):

4、用酒精棉清洁光纤表面3次(可降低光纤损耗),达到无附着物状态;

5、将干净的光纤放入切割刀的导向槽,涂覆层的前端对齐切割刀刻度尺16mm到12mm之间的位置;

熔光纤:将切割好的光纤放入光纤熔接机进行对熔,后热缩管加热保护。(详细操作步骤如下6、7、8、9)

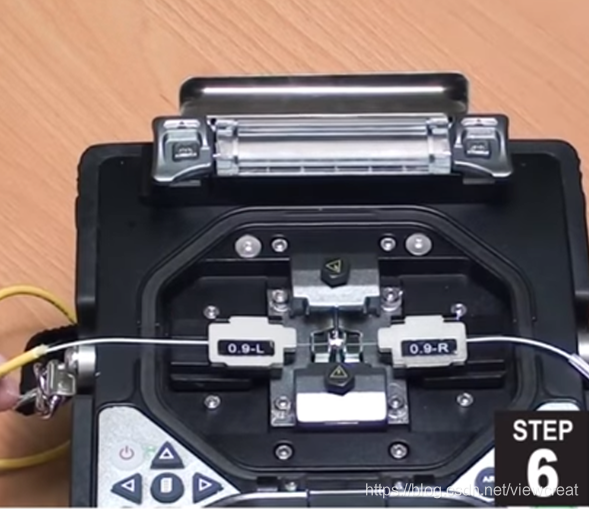

6、将切割好的两根光纤分别放入熔接机的夹具内。安放时不要碰到光纤端面,并保持光纤端面在电极棒和V型槽之间。

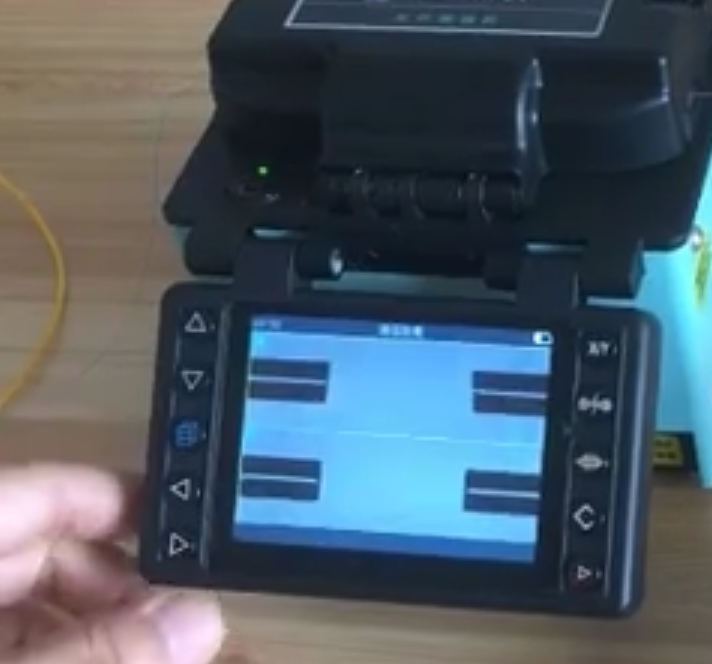

7、盖上防风罩,开始熔接。

8、掀开防风罩,依次打开左右夹具压板,取出光纤;

10、将套上热缩套管的光纤放入加热器内,然后盖上加热器盖板,同时加热指示灯点亮,机器将自动开始加热热缩套管。

11、当加热指示灯熄灭,热缩完成。掀开加热器盖板,取出光纤,放入冷却托盘。

盘光纤(可降低光纤损耗):将熔接好的光纤盘入光纤熔接盘,保护。盘纤是一门技术,也是一门艺术。科学的盘纤方法,可使光纤布局合理、附加损耗小、经得住时间和恶劣环境的考验,可避免挤压造成的断纤现象。

盘纤的方法:

1)先中间后两边,即先将热缩后的套管逐个放置于固定槽中,然后再处理两侧余纤。优点:有利于保护光纤接点,避免盘纤可能造成的损害。在光纤预留盘空间小,光纤不易盘绕和固定时,常用此种方法。

2)以一端开始盘纤,即从一侧的光纤盘起,固定热缩管,然后再处理另一侧余纤。

优点:可根据一侧余纤长度灵活选择效铜管安放位置,方便、快捷,可避免出现急弯、小圈现象。

3)特殊情况的处理,如个别光纤过长或过短时,可将其放在最后单独盘绕;带有特殊光器件时,可将其另盘处理,若与普通光纤共盘时,应将其轻置于普通光纤之上,两者之间加缓冲衬垫,以防挤压造成断纤,且特殊光器件尾纤不可太长。

4)根据实际情况,采用多种图形盘纤。按余纤的长度和预留盘空间大小,顺势自然盘绕,切勿生拉硬拽,应灵活地采用圆、椭圆、“CC”、“~”多种图形盘纤(注意R≥4cm),尽可能最大限度利用预留盘空间和有效降低因盘纤带来的附加损耗。
