NAT配置网络地址转换

一、实验目标

理解NAT网络地址转换的原理及功能；
掌握静态NAT的配置，实现局域网访问互联网；

二、实验背景

公司欲发布WWW服务，现要求将内网Web服务器IP地址映射为全局IP地址，实现外部网络可访问公司内部Web服务器。

三、技术原理

网络地址转换NAT（Network Address Translation），被广泛应用于各种类型Internet接入方式和各种类型的网络中。原因很简单，NAT不仅完美解决了IP地址不足的问题，而且还能够有效地避免来自网络外部的攻击，隐藏并保护网络内部的计算机。
默认情况下，内部IP地址是无法被路由到外网的，内部主机10.1.1.1要与外部internet通信，IP包到达NAT路由器时，IP包头的源地址10.1.1.1被替换成一个合法的外网IP，并在NAT转换表中保存这条记录。当外部主机发送一个应答到内网时，NAT路由器收到后，查看当前NAT转换表，用10.1.1.1替换掉这个外网地址。
NAT将网络划分为内部网络和外部网络两部分，局域网主机利用NAT访问网络时，是将局域网内部的本地地址转换为全局地址（互联网合法的IP地址）后转发数据包。
NAT分为两种类型：NAT（网络地址转换）和NAPT（网络端口地址转换IP地址对应一个全局地址）。
静态NAT：实现内部地址与外部地址一对一的映射。现实中，一般都用于服务器；
动态NAT：定义一个地址池，自动映射，也是一对一的。现实中，用得比较少；
NAPT：使用不同的端口来映射多个内网IP地址到一个指定的外网IP地址，多对一。

四、实验步骤

实验拓扑

1、R1为公司出口路由器，其与外部路由之间通过V.35电缆串口连接，DCE端连接在R2上，配置其时钟频率为64000；

2、配置PC机、服务器及路由器接口IP地址；

3、在各路由器上配置静态路由协议，让PC间能相互ping通；

4、在R1上配置静态NAT；

5、在R1上定义内外部网络接口；

6、验证主机之间的互通性。

R1:

 Router>en Router#conf t Router(config)#hostname R1 R1(config)#int fa0/0 R1(config-if)#ip add 192.168.1.1 255.255.255.0 R1(config-if)#no shut  R1(config-if)#exit R1(config)#int s2/0 R1(config-if)#ip add 222.0.1.1 255.255.255.0 R1(config-if)#no shut R1(config-if)# R1(config-if)# R1(config-if)# R1(config-if)#exit R1(config)#ip route 222.0.2.0 255.255.255.0 222.0.1.2    //配置到222.0.2.0网段的静态路由ip nat inside source static 192.168.1.2 222.0.1.3 //配置内网到外网的静态NAT映射R1#show ip nat translations   //查看内外地址转换how ip nat translations    //查看内外地址转换

R2:

 Router> Router>en Router#conf t Router(config)#hostname R2 R2(config)#int fa0/0 R2(config-if)#ip add 222.0.2.1 255.255.255.0 R2(config-if)#no shut R2(config-if)#exit R2(config)#int s2/0 R2(config-if)#ip add 222.0.1.2 255.255.255.0 R2(config-if)#no shut R2(config-if)#clock rate 64000 R2(config-if)# R2(config-if)# R2(config-if)# R2(config-if)#exit   R2(config)#ip route 192.168.1.0 255.255.255.0 222.0.1.1 //R2到R1的静态路由 R2(config)#end R2# R2#show ip route S    192.168.1.0/24 [1/0] via 222.0.1.1 C    222.0.1.0/24 is directly connected, Serial2/0 C    222.0.2.0/24 is directly connected, FastEthernet0/0 R2#

PC1:

 Packet Tracer PC Command Line 1.0 PC>ipconfig  IP Address......................: 222.0.2.2 Subnet Mask.....................: 255.255.255.0 Default Gateway.................: 222.0.2.1  PC>ping 192.168.1.2  Pinging 192.168.1.2 with 32 bytes of data:  Request timed out. Reply from 192.168.1.2: bytes=32 time=19ms TTL=126 Reply from 192.168.1.2: bytes=32 time=17ms TTL=126 Reply from 192.168.1.2: bytes=32 time=15ms TTL=126  PC>

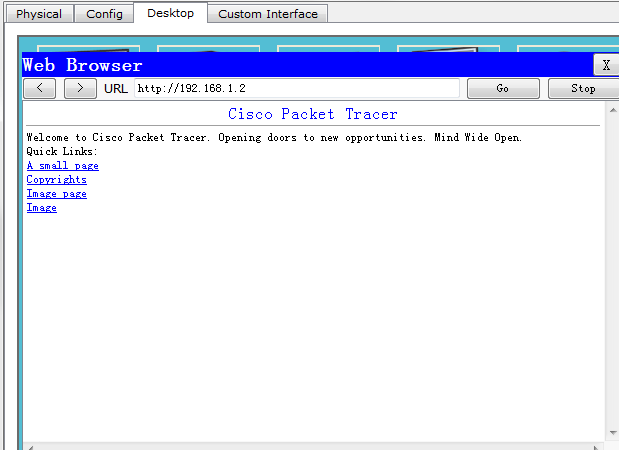

PC1-WEB：
