ijkplayer系列12：video_refresh_thread

video_refresh_thread

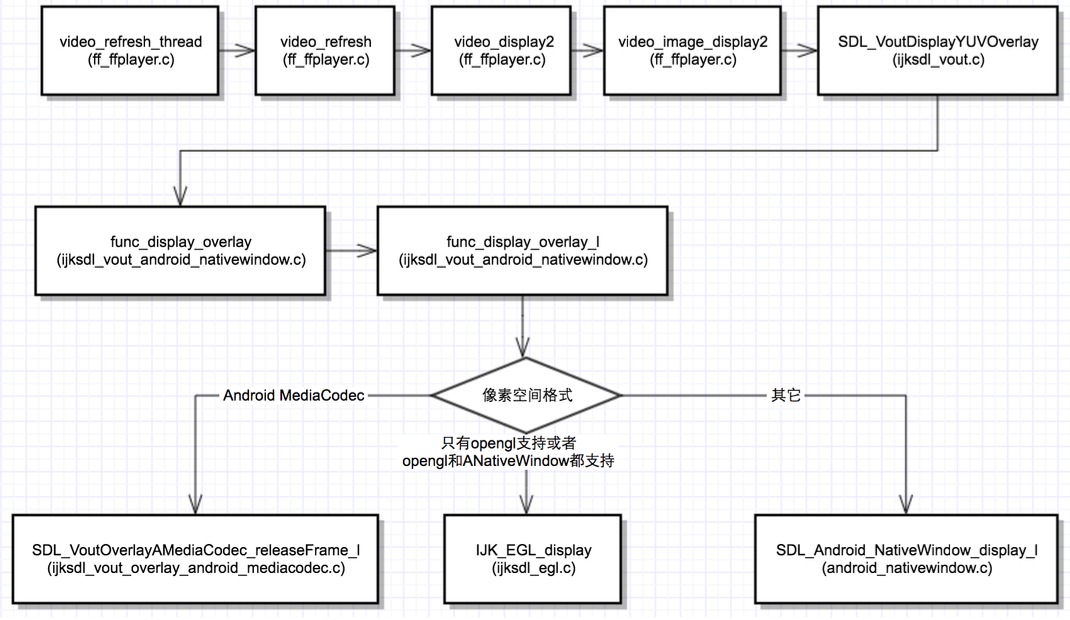

该线程负责图像的渲染，先来看下整体流程：

从上面的流程图可以得知，最终根据格式的差异分成了三个分支，我们先来看下func_display_overlay_l()的源码，然后再继续深入三个分支中。

static int func_display_overlay_l(SDL_Vout *vout, SDL_VoutOverlay *overlay) {
    SDL_Vout_Opaque *opaque = vout->opaque;
    ANativeWindow *native_window = opaque->native_window;

    if (!native_window) {
        if (!opaque->null_native_window_warned) {
            opaque->null_native_window_warned = 1;
            ALOGW("func_display_overlay_l: NULL native_window");
        }
        return -1;
    } else {
        opaque->null_native_window_warned = 1;
    }

    if (!overlay) {
        ALOGE("func_display_overlay_l: NULL overlay");
        return -1;
    }

    if (overlay->w <= 0 || overlay->h <= 0) {
        ALOGE("func_display_overlay_l: invalid overlay dimensions(%d, %d)", overlay->w, overlay->h);
        return -1;
    }

    switch(overlay->format) {
    // Android MediaCodec，渲染直接调用MediaCodec的Java API
    case SDL_FCC__AMC: {
        // only ANativeWindow support
        IJK_EGL_terminate(opaque->egl);
        return SDL_VoutOverlayAMediaCodec_releaseFrame_l(overlay, NULL, true);
    }
    // OPENGL可以直接渲染以下三种格式的图像数据
    case SDL_FCC_RV24:
    case SDL_FCC_I420: //I420，即YUV420P，H.264使用的格式
    case SDL_FCC_I444P10LE: {
        // only GLES support
        if (opaque->egl)
            return IJK_EGL_display(opaque->egl, native_window, overlay);
        break;
    }
    // 这几个是Android中比较常见的格式，使用OPNENGL或ANativeWindow渲染即可
    case SDL_FCC_YV12:
    case SDL_FCC_RV16:
    case SDL_FCC_RV32: {
        // both GLES & ANativeWindow support
        if (vout->overlay_format == SDL_FCC__GLES2 && opaque->egl)
            return IJK_EGL_display(opaque->egl, native_window, overlay);
        break;
    }
    }

    // fallback to ANativeWindow
    IJK_EGL_terminate(opaque->egl);
    return SDL_Android_NativeWindow_display_l(native_window, overlay);
}

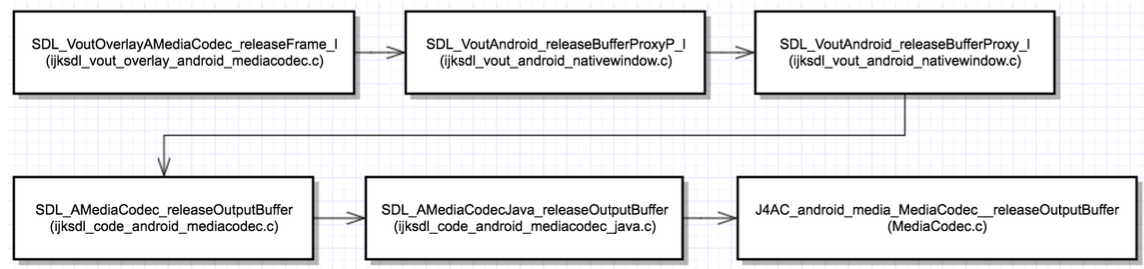

硬解码渲染

J4AC_android_media_MediaCodec__releaseOutputBuffer()方法最终会调用到Java层的MediaCodec类的releaseOutputBuffer()方法，该方法的作用是根据索引释放对应的缓冲区，将缓冲区内的图像数据渲染到设置的Surface中。

OpenGL渲染

由于本人对opengl并不了解，因此不再过多叙述，有兴趣的同学自行进入ijksdl_egl.c中的IJK_EGL_display()方法中去查看源码。里面的逻辑很简单，主要是对一些opengl API的使用，相信熟悉opengl的同学看起来应该很轻松。

ANativeWindow渲染

源码就不帖出来了，里面也主要是对ANativeWindow一些相关API的使用，通过这些API将图像渲染出来。值得一提的是，其中有这么一句代码
voutDesc->render(&out_buffer, overlay);，
显然又是一个函数指针。根据像素空间不同，render有可能指向三个实现方法，分别为android_render_on_yv12()、android_render_on_rgb565()和android_render_on_rgb8888()，这三个方法均位于android_nativewindow.c中。显然，这三个方法分别代表着对YV12、RGB565和RGB32三种格式的图像的渲染。
