pytorch中使用tensorboard可视化

文章目录

• tensorboard
• 常用记录函数
• add_graph
• add_image
• add_images
• add_figure
• add_scalar
• add_scalars
• add_histogram
• add_pr_curve
• add_text
• add_embedding
• 参数说明
• tag
• global_step
• walltime

• 安装目标：pytorch1.2.0+tensorboard1.14
• 当前环境：
  • ubuntu16.04
  • 已安装有tensorflow1.11(内部集成有tensorboard)
  • python环境为anaconda,3.6版本

pytorch官网教程使用如下命令安装tensorboard

pip install tb-nightly
tensorboard --logdir=runs

但由于老版本的tensorflow没有卸载，故会引起冲突，之所以会引起冲突是因为tensorboard优先检索是否安装有tensorflow,如果有，则会使用tensorflow提供的函数集，如果没有安装则使用自带的精简函数集。而当tensorflow与tensorboard版本不匹配或者tensorflow卸载不完整时，tensorboard检索到tensorflow，并用其作为函数集，但当运行时才发现其中的各种函数接口不匹配，或者直接没有，故而引起各种问题报错。

• 首先卸载tensorflow(不建议将tensorflow跟pytorch都安装到系统环境中，可以使用docker或者conda环境)：（因为我的系统python默认使用anaconda，并且anaconda安装在当前用户/home/user/下，而非系统/usr/local/下，故不需要使用sudo前缀）

  pip uninstall tensorflow-gpu


• 这时候在终端中进入python,输入import tensorflow会发现tensorflow依然能导入，但各种函数都不不能使用，这是因为tensorflow这个文件夹还存在于path-to/anaconda3/lib/python3.6/site-packages/中，需要进入到该路径删除整个tensorflow文件夹

• 之后再执行官网教程命令即可安装tensorboard

tensorboard

• torch.utils.tensorboard.writer.SummaryWriter
• torch.utils.tensorboard.writer.SummaryWriter.init
• torch.utils.tensorboard.writer.SummaryWriter.add_audio
• torch.utils.tensorboard.writer.SummaryWriter.add_custom_scalars
• torch.utils.tensorboard.writer.SummaryWriter.add_embedding
• torch.utils.tensorboard.writer.SummaryWriter.add_figure
• torch.utils.tensorboard.writer.SummaryWriter.add_graph
• torch.utils.tensorboard.writer.SummaryWriter.add_histogram
• torch.utils.tensorboard.writer.SummaryWriter.add_image
• torch.utils.tensorboard.writer.SummaryWriter.add_images
• torch.utils.tensorboard.writer.SummaryWriter.add_mesh
• torch.utils.tensorboard.writer.SummaryWriter.add_pr_curve
• torch.utils.tensorboard.writer.SummaryWriter.add_scalar
• torch.utils.tensorboard.writer.SummaryWriter.add_scalars
• torch.utils.tensorboard.writer.SummaryWriter.add_text
• torch.utils.tensorboard.writer.SummaryWriter.add_video
• torch.utils.tensorboard.writer.SummaryWriter.close
• torch.utils.tensorboard.writer.SummaryWriter.flush

常用记录函数

在训练过程中经常使用的有：add_scalar,add_histogram, add_graph

下面将着重讲解这几个函数用法。。

add_graph

add_graph(model, input_to_model=None, verbose=False)

添加网络结构图

• 参数
  • 网络模型
  • 一个输入样本实例
  • verbose： 控制是否打印网络结构的开关语句

add_image

add_image(*tag*, *img_tensor*, *global_step=None*, *walltime=None*, *dataformats='CHW'*)

Add image data to summary.

Note that this requires the pillow package.

• 参数

  • tag: 数据标识名
  • img_tensor: 图像输入
  • global_step: 全局步长值

• 形状：

  • 默认输入形状为(3,H,W),但如果输入图像为(H,W,3),(H,W),(1,H,W)之类的形状的话，需要指定dataformats参数为HWC,HW,CHW以正确显示图像

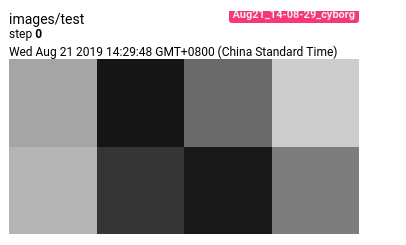

• 例子

  im = np.random.rand(2,4)
  writer.add_image('images/test',im,0,dataformats='HW')




add_images

add_images(tag, img_tensor, global_step=None, walltime=None, dataformats='NCHW')

添加一批图像

• 参数
• dataformats: 输入图像数据的维度形式：NCHW, NHWC, CHW, HWC, HW, WH
• 形状
• 默认为(N,3,H,W),对于其他形状的，需要在dataformats中指定

add_figure

add_figure(tag, figure, global_step=None, close=True, walltime=None)

对于matplotlib图像对象，可以使用该函数直接输出，其用法与add_images基本类似

• 参数
  • close: 在输出图片后自动关闭fig对象，默认为真

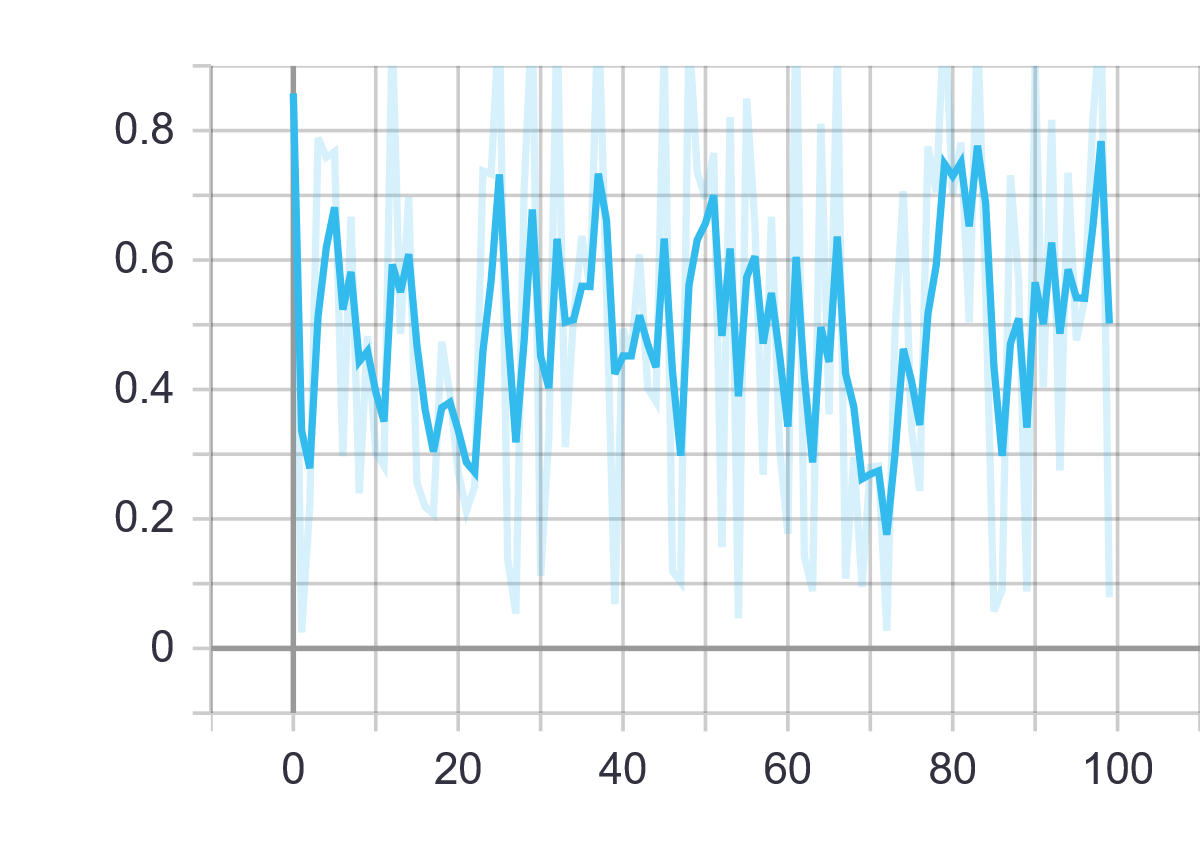

add_scalar

add_scalar(tag, scalar_value, global_step=None, walltime=None)

添加标量

• 参数

  • tag: 数据标识名
  • scalar_value: 标量值

• 例子

  from torch.utils.tensorboard import SummaryWriter
  import numpy as np

  writer = SummaryWriter()

  for n_iter in range(100):
      writer.add_scalar('Loss/train', np.random.random(), n_iter)

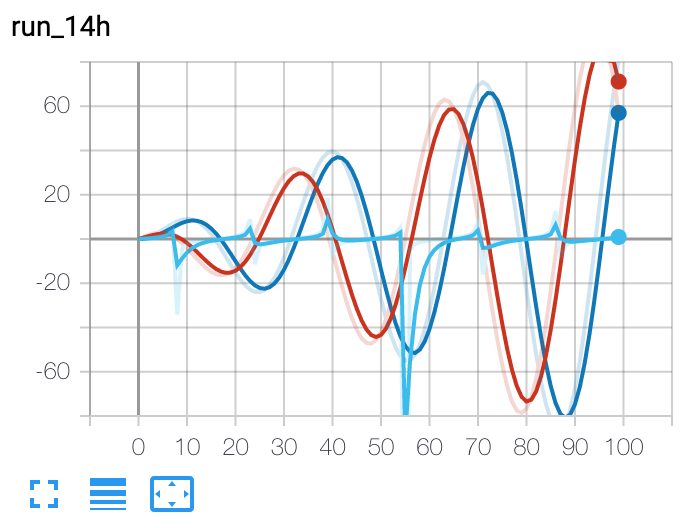

add_scalars

add_scalars(main_tag, tag_scalar_dict, global_step=None, walltime=None)

添加多个标量

需要注意的是，该函数会将所记录的函数保存在内存中，极端情况下它可能会耗尽内存资源

• 参数

  • main_tag：主标签
  • tag_scalar_dict: 由标签与值构成的字典

• 例子

  from torch.utils.tensorboard import SummaryWriter
  writer = SummaryWriter()
  r = 5
  for i in range(100):
      writer.add_scalars('run_14h', {'xsinx':i*np.sin(i/r),
                                      'xcosx':i*np.cos(i/r),
                                      'tanx': np.tan(i/r)}, i)
  writer.close()

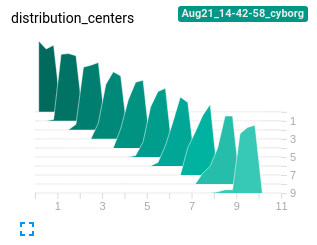

add_histogram

add_histogram(tag, values, global_step=None, bins='tensorflow', walltime=None, max_bins=None)

添加直方图

• 参数

  • values: 一个张量或数组
  • bins: 设定柱状图样式

• 例子

  from torch.utils.tensorboard import SummaryWriter
  import numpy as np
  writer = SummaryWriter()
  for i in range(10):
      x = np.random.random(1000)
      writer.add_histogram('distribution centers', x + i, i)
  writer.close()

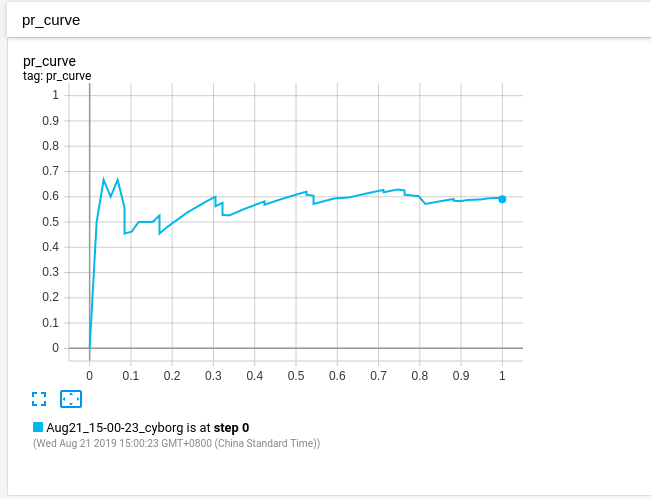

add_pr_curve

add_pr_curve(tag, labels, predictions, global_step=None, num_thresholds=127, weights=None, walltime=None)

添加精度召回曲线。通过画精度召回曲线让人知道在不同阈值下模型的表现。该函数需要提供ground truth以及预测置信度（通常就是网络输出）

• 参数

  • labels: ground truth
  • predictions:分类正确置信度，值在[0,1]之间
  • num_thresholds: 曲线阈值

• 例子

  from torch.utils.tensorboard import SummaryWriter
  import numpy as np
  labels = np.random.randint(2, size=100)  # binary label
  predictions = np.random.rand(100)
  writer = SummaryWriter()
  writer.add_pr_curve('pr_curve', labels, predictions, 0)
  writer.close()

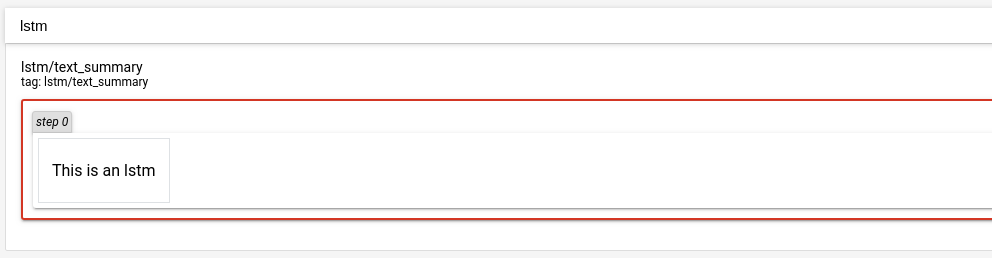

add_text

add_text(tag, text_string, global_step=None, walltime=None)

添加文字

• 参数

  • text_string: 想要显示的文字

• 例子

  writer.add_text('lstm', 'This is an lstm', 0)

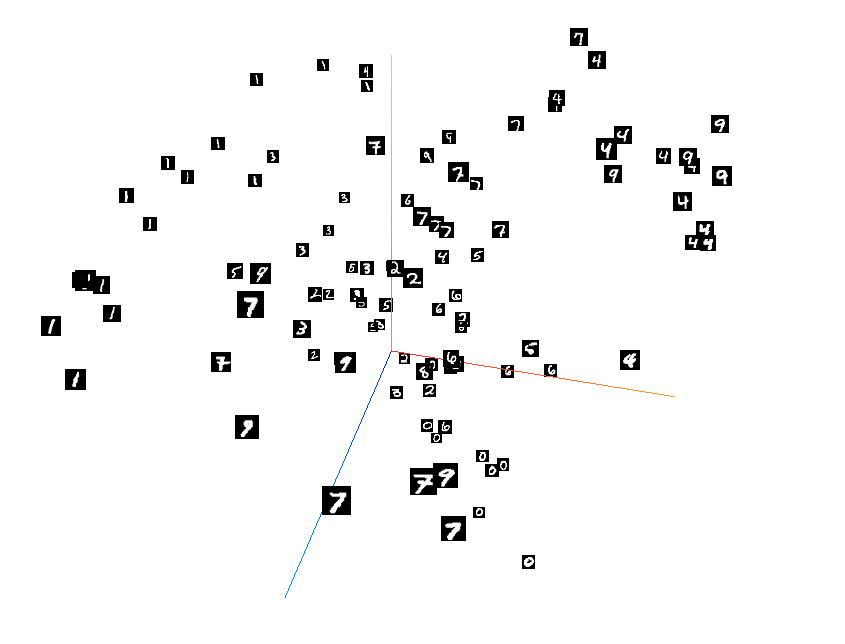

add_embedding

add_embedding(mat, metadata=None, label_img=None, global_step=None, tag='default', metadata_header=None)

使用如T-sne, pca等算法将高维数据映射到低维

• 参数

  • mat:(N,D),每一行是数据点的特征向量
  • metadata: 数据标签组成的list,长度N
  • label_img: 在映射后空间中展示的图片，形状为(N,C,H,W)

• 例子

  from torch.utils.tensorboard import SummaryWriter
  import numpy as np
  writer = SummaryWriter()
  dataset = datasets.MNIST('mnist', train=False, download=True)
  images = dataset.test_data[:100].float()
  label = dataset.test_labels[:100]
  features = images.view(100, 784)
  writer.add_embedding(features, metadata=label, label_img=images.unsqueeze(1))


参数说明

tag

实验中会输出众多图表，为便于理解，我们可以将图表划分为不同类型。

这通过将数据标识名tag命名为aa/bb形式实现。例如Loss/train跟Loss/test将会被划归Loss一个组别，而与Accuracy/train区分开显示

global_step

全局步数，也就是当前网络的训练步数，显示在图中也就是其横坐标。

walltime

Optional override default walltime (time.time()) with seconds after epoch of event

为 event 文件的文件名设置时间，默认为 time.time()
