【1107】keepalive高可用集群

                               【1107】keepalive高可用集群

18.1 集群介绍

18.2 keepalived 介绍

18.3/18.4/18.5 用 keepalived 配置高可用集群



18.1 集群介绍

根据功能划分为两大类：高可用和负载均衡

高可用集群通常为两台服务器，一台工作，另外一台作为冗余，当提供服务的机器宕机，冗余将接替继续提供服务

实现高可用的开源软件有：heartbeat、keepalived

负载均衡集群，需要有一台服务器作为分发器，它负责把用户的请求分发给后端的服务器处理，在这个集群里，除了分发器外，就是给用户提供服务的服务器了，这些服务器数量至少为2

实现负载均衡的开源软件有 LVS、keepalived、haproxy、nginx，商业的有 F5、Netscaler



18.2 keepalived 介绍

在这里我们使用 keepalived 来实现高可用集群，因为 heartbeat 在 centos6 上有一些问题，比如通信不顺畅，影响实验效果。

keepalived通过 VRRP（Virtual Router Redundancy Protocl）虚拟路由冗余协议，来实现高可用。

在这个协议里会将多台功能相同的路由器组成一个小组，这个小组里会有1个 master 角色和N（N>=1）个backup角色。

master 会通过组播的形式向各个 backup 发送 VRRP 协议的数据包，当 backup 收不到master 发来的 VRRP 数据包时，就会认为 master 宕机了。此时就需要根据各个 backup 的优先级来决定谁成为新的 mater。

Keepalived 要有三个模块，分别是 core、check 和 vrrp。其中 core 模块为 keepalived 的核心，负责主进程的启动、维护以及全局配置文件的加载和解析，check 模块负责健康检查，vrrp 模块是来实现 VRRP 协议的。

18.3/18.4/18.5 用 keepalived 配置高可用集群，本次用nginx服务来作为高可用的实验，工作中许多企业都将nginx作为一个负载均衡器。

1、准备两台机器 136 和 134，136 为 master，134 为 backup

2、两台机器都安装 keepalived



[root@alexis-01 ~]# yum install -y keepalived

[root@alexis-02 ~]# yum install -y keepalived



1. 两台机器都需要安装 nginx，并启动nginx服务

[root@alexis-02 ~]# yum install -y nginx



4、重新编辑136主上的 /etc/keepalived/keepalived.conf

[root@alexis-01 ~]# mv /etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf.bak

[root@alexis-01 ~]# vim /etc/keepalived/keepalived.conf

global_defs {

   notification_email {

     luolinux@luolinux.com

   }

   notification_email_from root@luolinux.com

   smtp_server 127.0.0.1

   smtp_connect_timeout 30

   router_id LVS_DEVEL

}



vrrp_script chk_nginx {

    script "/usr/local/sbin/check_ng.sh"

    interval 3

}



vrrp_instance VI_1 {

    state MASTER

    interface ens33

    virtual_router_id 51

    priority 100

    advert_int 1

    authentication {

        auth_type PASS

        auth_pass luolinux>com

    }

    virtual_ipaddress {

        192.168.237.100

    }



    track_script {

        chk_nginx

    }



}



notification_email 有问题，发邮件给哪个邮箱，可以不定义

notification_email_from 有问题用哪个邮箱发邮件，可以不定义

smtp_server 127.0.0.1

smtp_connect_timeout 30

router_id LVS_DEVEL 都可以不定义

vrrp_script chk_nginx 检测nginx服务是否正常 interval 3 检测间断为3秒，如果不正常需要启动服务

vrrp_instance VI_1 主master相关的配置

state 角色是master，如果是从的话就是 backup

interface ens33 定义发送广播时使用的网卡

virtual_router_id 定义路由器id

priority 100 权重，主与从权重不一样

authentication 认证相关信息

auth_type PASS 认证类型，密码形式

auth_pass luolinux密码，定义一个字符串

virtual_ipaddress 主从公有ip，也就是vip，主宕机，从解析到该ip上去，两个主机都194段

track_script 加载脚本，之前定义的chk_nginx检查nginx



5、编辑检查 nginx 是否正常的脚本

[root@alexis-01 ~]# vim /usr/local/sbin/check_ng.sh

#!/bin/bash

#时间变量，用于记录日志

d=`date --date today +%Y%m%d_%H:%M:%S`

#计算nginx进程数量

n=`ps -C nginx --no-heading|wc -l`

#如果进程为0，则启动nginx，并且再次检测nginx进程数量，

#如果还为0，说明nginx无法启动，此时需要关闭keepalived

if [ $n -eq "0" ]; then

        systemctl start nginx

        n2=`ps -C nginx --no-heading|wc -l`

        if [ $n2 -eq "0"  ]; then

                echo "$d nginx down,keepalived will stop" >> /var/log/check_ng.log

                systemctl stop keepalived

        fi

fi

执行ps -C nginx --no-heading|wc -l命令计算nginx进程数，如果进程数等于0，则说明nginx服务没有启动，那么需要启动nginx服务，启动之后再查看进程数值，如果还是0，说明nginx依然没有启动，那么需要写一个日期的错误提示到日志/var/log/check_ng.log里，方便排查问题。之后停止keepalived，主keepalived一停，从就会自动起来服务，以免主从都有keepalived启动，产生紊乱，脑裂。

参考链接：https://note.youdao.com/ynoteshare1/index.html?id=17b7d082afd8d31b4fd5c48b5f93bcc1&type=note



6、给 /usr/local/sbin/check_ng.sh 更改权限 755

[root@alexis-01 ~]# chmod 755 /usr/local/sbin/check_ng.sh

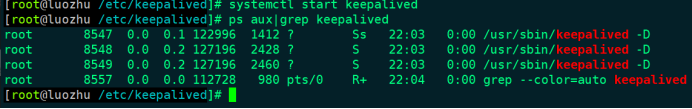

7、启动 keepalived

[root@alexis-01 ~]# systemctl start keepalived

[root@alexis-01 ~]# ps aux|grep keepalived

8、查看 nginx 是否会自动加载

[root@alexis-01 ~]# ps aux|grep nginx

[root@alexis-01 ~]# /etc/init.d/nginx stop

Stopping nginx (via systemctl):                            [  确定  ]

[root@alexis-01 ~]# ps aux|grep nginx

[root@alexis-01 ~]# ps aux|grep nginx

9、https://blog.51cto.com/11530642/2096227

10、日志都在 /var/log/messages 下

less /var/log/messages

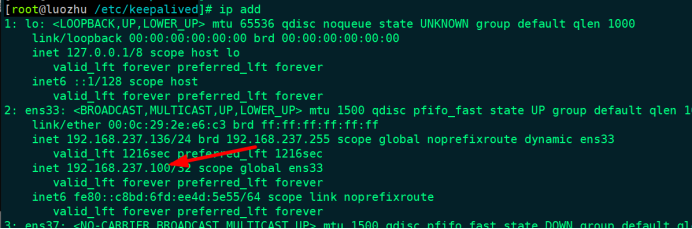

11、vip 不能用 ipconfig 查看，只能用 ip add 看到

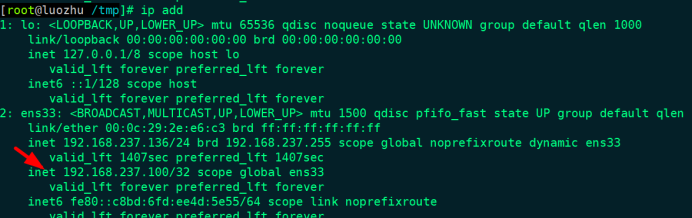

[root@alexis-01 ~]# ip add

12、配置之前，一定要检查防火墙主从 iptables 和 getenforce 是否关闭

iptables -nvL   systemctl stop firewalld

getenforce：Disabled



13、编辑从上的配置文件 /etc/keepalived/keepalived.conf

[root@alexis-02 ~]# mv /etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf.bak

[root@alexis-02 ~]# vim /etc/keepalived/keepalived.conf

global_defs {

   notification_email {

     Luo@luolinux.com

   }

   notification_email_from root@luolinux.com

   smtp_server 127.0.0.1

   smtp_connect_timeout 30

   router_id LVS_DEVEL

}



vrrp_script chk_nginx {

    script "/usr/local/sbin/check_ng.sh"

    interval 3

}



vrrp_instance VI_1 {

    state BACKUP

    interface ens33

    virtual_router_id 51

    priority 90

    advert_int 1

    authentication {

        auth_type PASS

        auth_pass luolinux>com

    }

    virtual_ipaddress {

        192.168.237.100

    }



    track_script {

        chk_nginx

    }



}

参考链接：https://note.youdao.com/ynoteshare1/index.html?id=b12b72e89f72aca6896e4f250f7b4ce2&type=note



state 为BACKUP

virtual_router_id，vip 都和主一致

priority 主是100，从是90，要低于主



14、编辑检查 nginx 是否正常的脚本

[root@alexis-02 ~]# vim /usr/local/sbin/check_ng.sh

#!/bin/bash

#时间变量，用于记录日志

d=`date --date today +%Y%m%d_%H:%M:%S`

#计算nginx进程数量

n=`ps -C nginx --no-heading|wc -l`

#如果进程为0，则启动nginx，并且再次检测nginx进程数量，

#如果还为0，说明nginx无法启动，此时需要关闭keepalived

if [ $n -eq "0" ]; then

        systemctl start nginx

        n2=`ps -C nginx --no-heading|wc -l`

        if [ $n2 -eq "0"  ]; then

                echo "$d nginx down,keepalived will stop" >> /var/log/check_ng.log

                systemctl stop keepalived

        fi

fi

如果nginx是yum 安装的，可以用systemctl start nginx为启动命令

参考链接：http://note.youdao.com/noteshare?id=abf23beadd51b4ec2a510b5e395f9d46&sub=C046236E7A14453FADEF8DADDD81C840



15、给 /usr/local/sbin/check_ng.sh 更改权限 755

[root@alexis-02 ~]# chmod 755 /usr/local/sbin/check_ng.sh



16、启动 keepalived

[root@alexis-02 ~]# systemctl start keepalived

[root@alexis-02 ~]# ps aux|grep keepalived

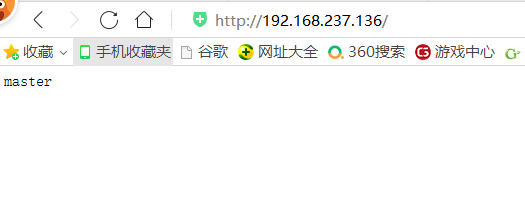

18、浏览器访问主页

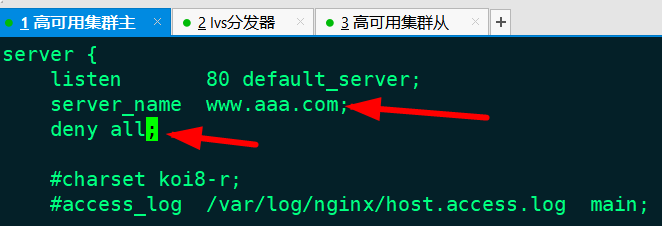

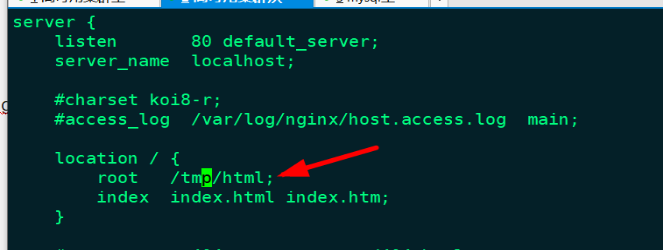

此时访问的是主的默认虚拟服务器，在 nginx配置文件 vim /etc/nginx/conf.d/default.conf中定义（初始为：/usr/share/nginx/html;）同时注意修改server_name localhost；并删除deny all；限制，并重启nginx -t    ； nginx -s reload

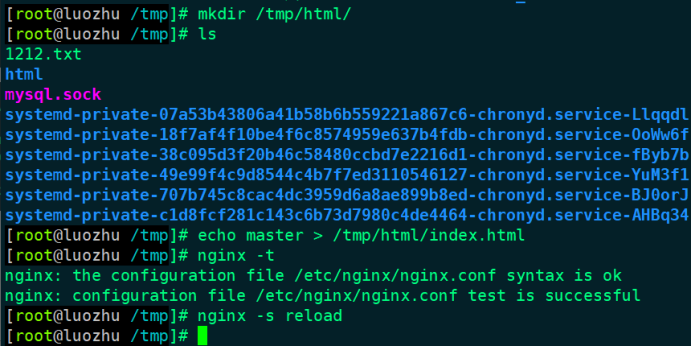

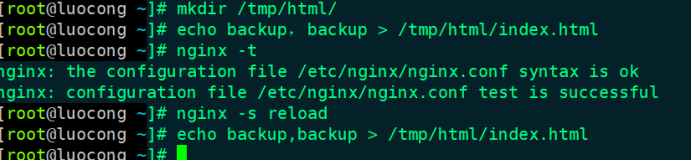

19、从上的默认页也在 /tmp/html/index.html ，将默认页改为 backup,backup

[root@arslinux-02 ~]# vim /usr/share/nginx/html/index.html（修改前） ，修改配置文件后在vim /tmp/html/index.html

backup,backup

20、浏览器访问从

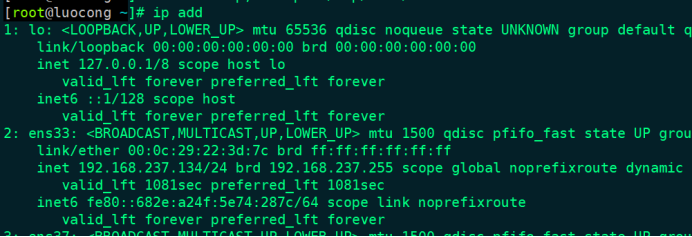

21、ip add 查看从上 ip，从上是没有vip的

[root@arslinux-02 ~]# ip add

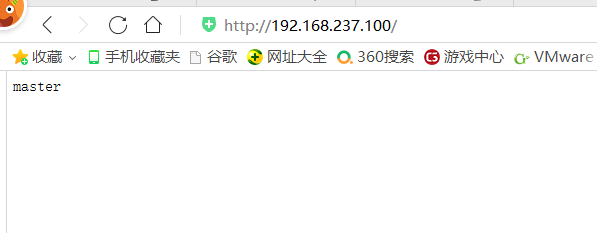

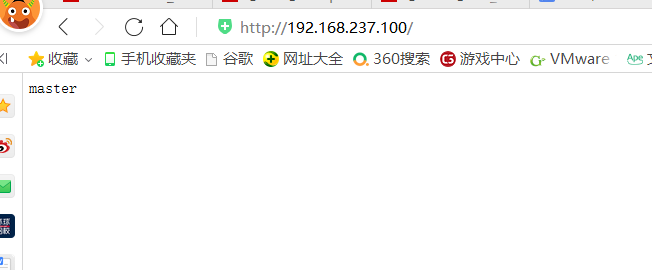

22、此时在浏览器访问 vip 192.168.237.100，实际上就是 master，vip 在 master 上

23、测试高可用

测试1： 关闭 主上 nginx，会重新启动，因为 keepalived

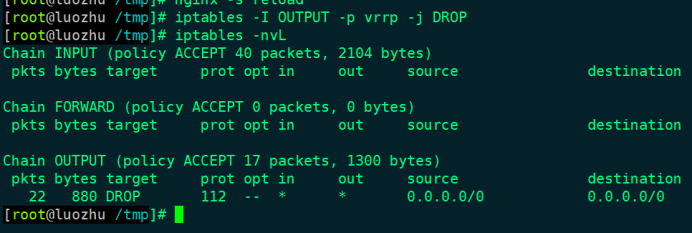

测试2： 增加规则：iptables -I OUTPUT -p vrrp -j DROP，从上出现出现了 vip ，但 主上 vip 依然没有释放

访问 vip，依然是主上的默认虚拟服务器

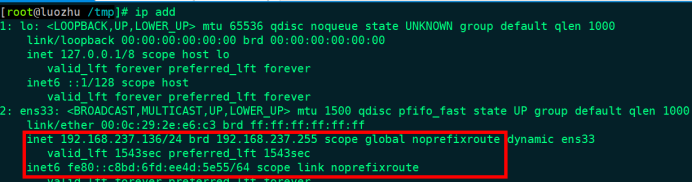

测试3： 停止主上的 keepalived，查看ip add主上的 vip 被释放了

systemctl stop keepalived

已经没有vip地址了

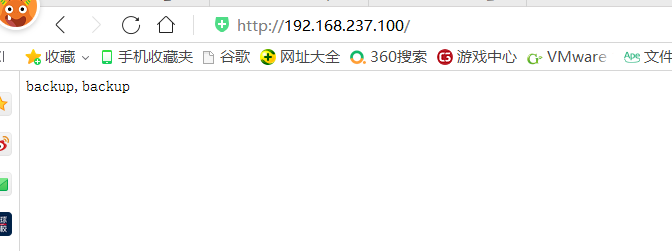

此时访问 vip 192.168.237.100则已经到了从上的默认虚拟服务器

测试4： 重启主上的 keepalived，访问 vip，使用ip add查看，刷新几次后，马上回到了主上的默认虚拟服务器

systemctl  start  keepalived

通常情况下用两台机器，有的企业为了更加保险，可能会用两台甚至更多的backup机器，这时候配置backup机器时，把权重设置为不同级别，就可以了。

24、mysql 也可以弄高可用，但是要确保两边数据一致
