LPC55S69之时钟滴嗒

LPC55S69的时钟滴嗒要和睡眠模式一起使用，不能单独作为一个定时器来使用，否则不能进入中断。

也就是不能进入utick_callback_t cb。

void UTICK_SetTick(UTICK_Type *base, utick_mode_t mode, uint32_t count, utick_callback_t cb)

一、引脚。

随便设置一个输出的引脚。

点击

二、代码。

#include "fsl_debug_console.h"
#include "board.h"
#include "fsl_common.h"
#include "fsl_utick.h"
#include "fsl_gpio.h"
#include "fsl_power.h"
#include "pin_mux.h"
#include <stdbool.h>

void DelayInit(void) { // UTICK CLOCK=1MHz
    SYSCON->CLOCK_CTRL |= SYSCON_CLOCK_CTRL_FRO1MHZ_CLK_ENA_MASK | SYSCON_CLOCK_CTRL_FRO1MHZ_UTICK_ENA_MASK;
    UTICK_Init(UTICK0);
}

void DelayMs(uint32_t time) {
	UTICK_SetTick(UTICK0, kUTICK_Onetime, time*1000, NULL);
    POWER_EnterSleep();
}

void DelayUs(uint32_t time) {
	UTICK_SetTick(UTICK0, kUTICK_Onetime, time, NULL);
    POWER_EnterSleep();
}

int main(void) {
    CLOCK_AttachClk(BOARD_DEBUG_UART_CLK_ATTACH);
    BOARD_InitPins();
    BOARD_BootClockPLL150M();
    BOARD_InitDebugConsole();
    DelayInit();
    while (1) {
    	GPIO_PinWrite(BOARD_LED1_GPIO,BOARD_LED1_PORT,BOARD_LED1_PIN,0);
    	DelayMs(100);
    	GPIO_PinWrite(BOARD_LED1_GPIO,BOARD_LED1_PORT,BOARD_LED1_PIN,1);
    	DelayMs(160);
    }
}

三、说明。

utick时钟设置为1MHz。

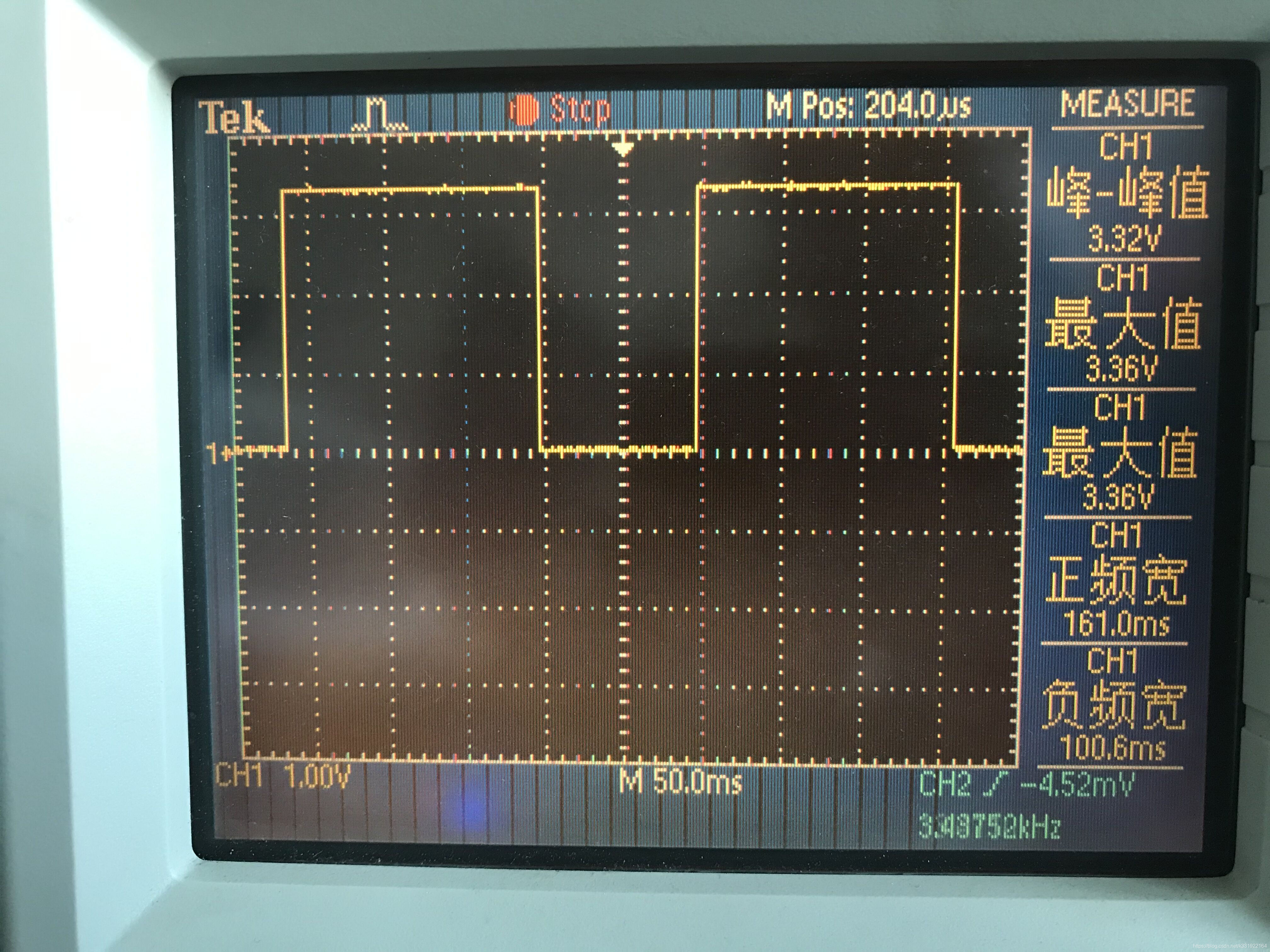

通过示波器能观察到高电平延时了160ms，低电平延时了100ms。
