时序就是时钟序列，给寄存器作为数据的传递
时钟和复位是属于异步的关系
LUT查找表，所以的组合逻辑都是靠它生成，时序逻辑是靠触发器生成
一个LAB（单元）里面有16个LE（根据器件不同应该不同吧）
RAM是FPGA里面的硬件资源
自分频的时钟是没法布到全局时钟网络
全局时钟网络可以降低时钟偏斜
reg1是源端寄存器，reg2是目标寄存器
Ts建立时间是指采样寄存器即目标寄存器用来采样，采样时钟上升沿到达数据的起始位置，描述了采样时钟上升沿和数据的相位关系
Tsetup建立时钟门限在采样时钟的上升沿到了之前，最小的数据保持稳定时间。
建立时间余量skew = 建立时间-建立时间门限 >= 0
Th保持时间，上升沿和数据的结束位置
Thold保持时间门限，数据采样结束后的最小保持时间
保持时间余量skew = 保持时间 - 保持时间门限 >= 0
保持时间违例：如果数据和数据传输时候延时都非常小
建立时间违例： 数据路径延迟大
建立时间门限和保持时间门限只能通过换器件进行改变

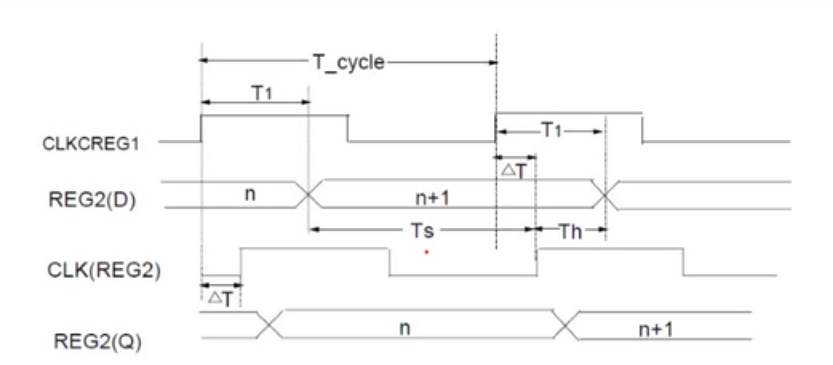

触发器的建立时间要求为：T_setup，保持时间要求为：T_hold
路径①延时为：T1 ； 路径②延时为：T2；路径③延时为：T3
时钟周期为T_cycle
Ts = (T_cycle + ΔT) - T1
Th =T1-ΔT
ΔT = T3 - T2，则
条件1.如果T_setup < Ts,即T_setup < (T_cycle + ΔT) - T1，这说明信号比时钟有效沿超过T_setup时间到达REG的D端，满足建立时间要求，反之则不满足。
条件2.如果T_hold < Th 即T_hold < T1 - ΔT，这说明在时钟有效沿到达之后，信号能维持足够长的事件，满足保持时间要求，反之则不满足。
从条件1和条件2可以看出，当ΔT > 0时，T_hold受影响；当ΔT < 0 ，T_setup受影响。
如果我们采用的是严格的同步设计电路，即一个设计职业一个clk。并且来自时钟PAD或者时钟BUFF（全局时钟） ，则ΔT对电路的影响很小，几乎为0,。如果采用的是异步电路，设计中时钟满天飞，无法保证每一个时钟都来自强大的驱动BUFF（非全局时钟）。所以一般建议采用同步电路。
