目的：采用microblaze，添加自己的GPIO核(要在GPIO核的.v级别修改代码，增加自己的逻辑，关于如何修改IP核并打包给项目使用可以参考原文链接)（每一段时间发一次中断即risedge一次）：

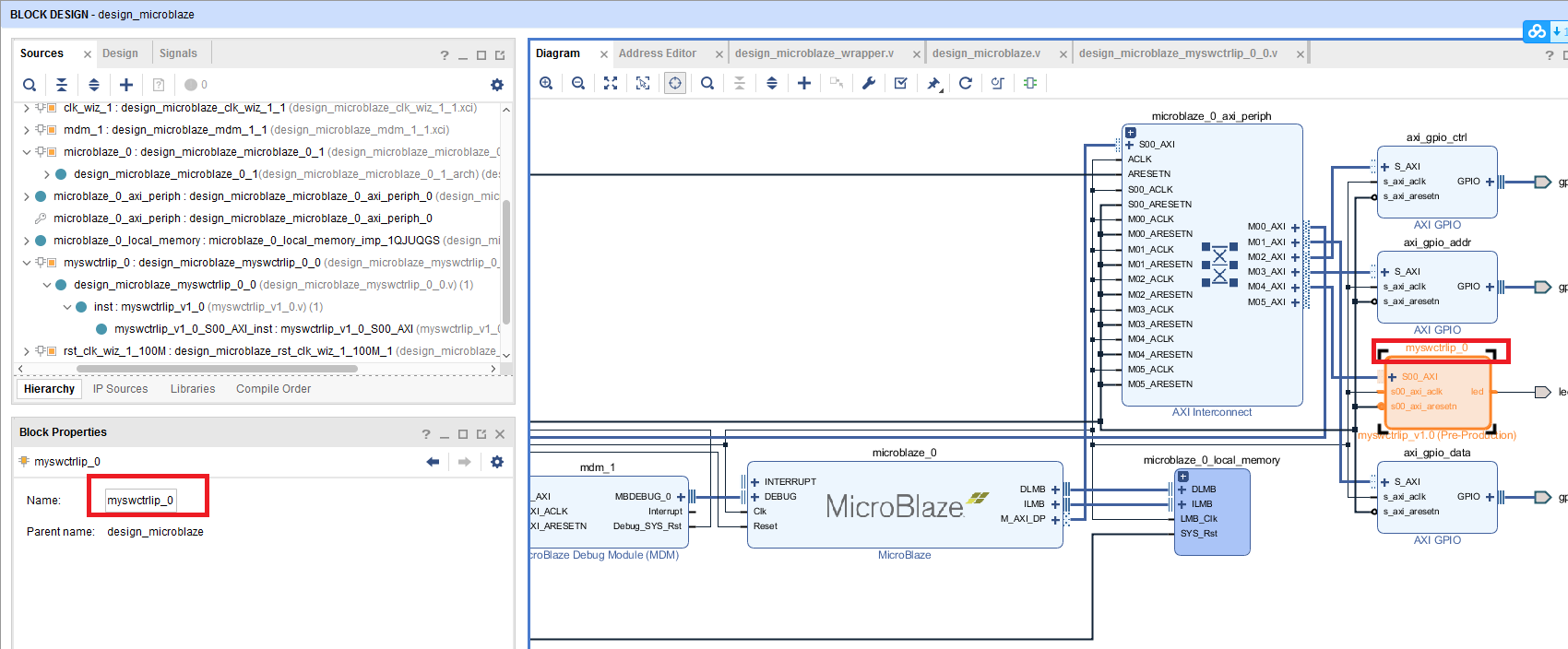

1：在block designer中不用过多描述，截图如下：

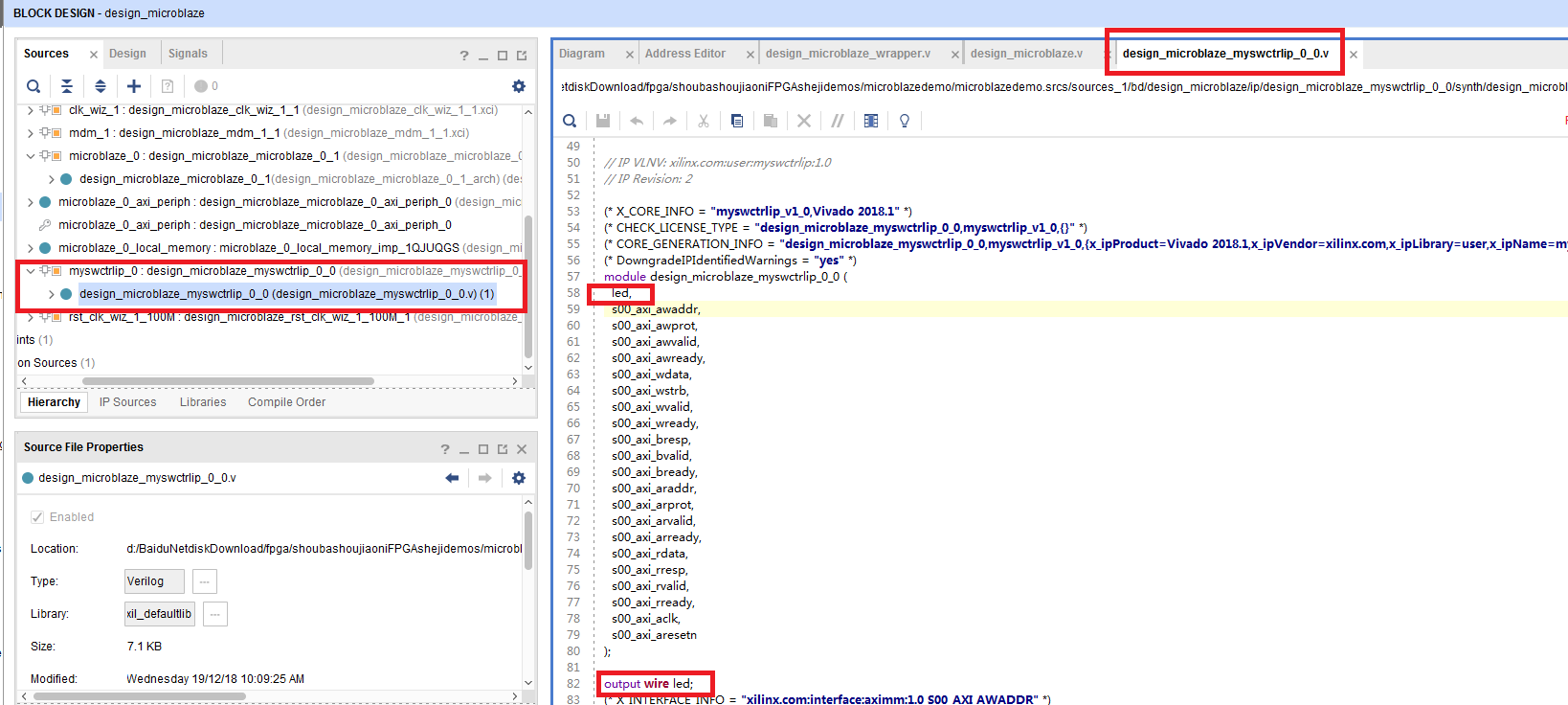

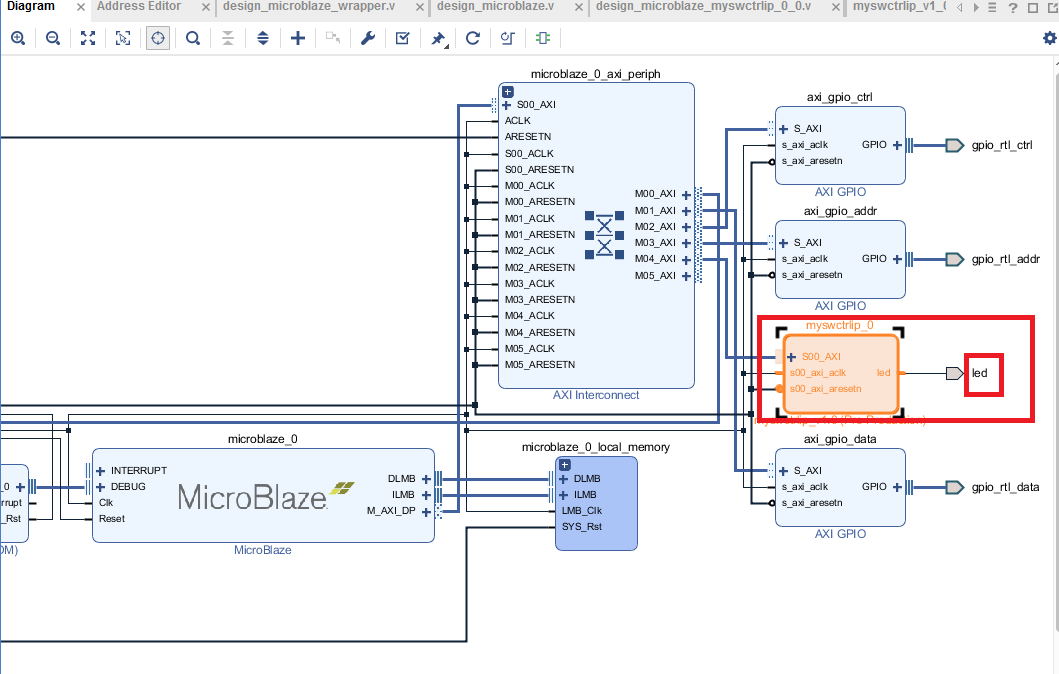

2：上面，外部端口名为LED，同时在.v中增加led，注意观察ip核名称，后面修改.v时不要搞错了

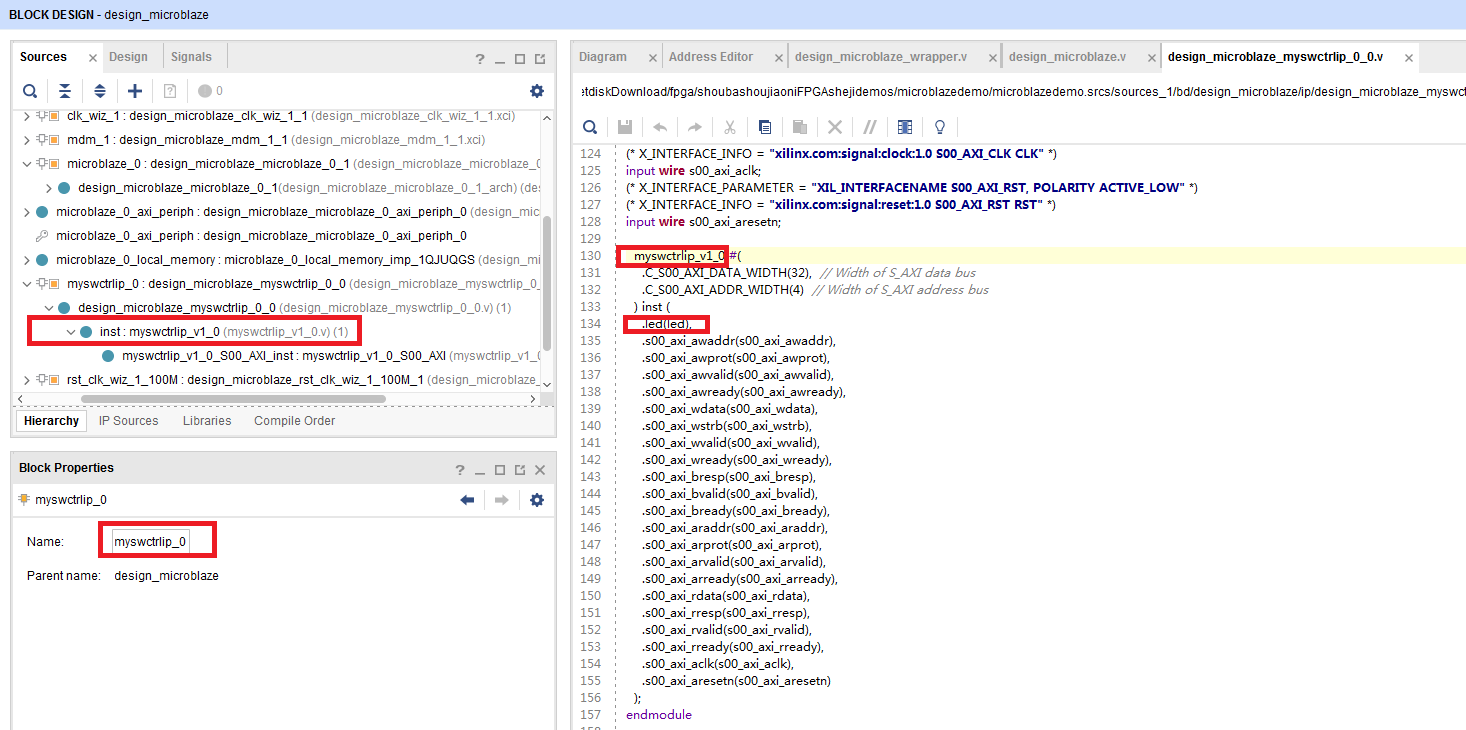

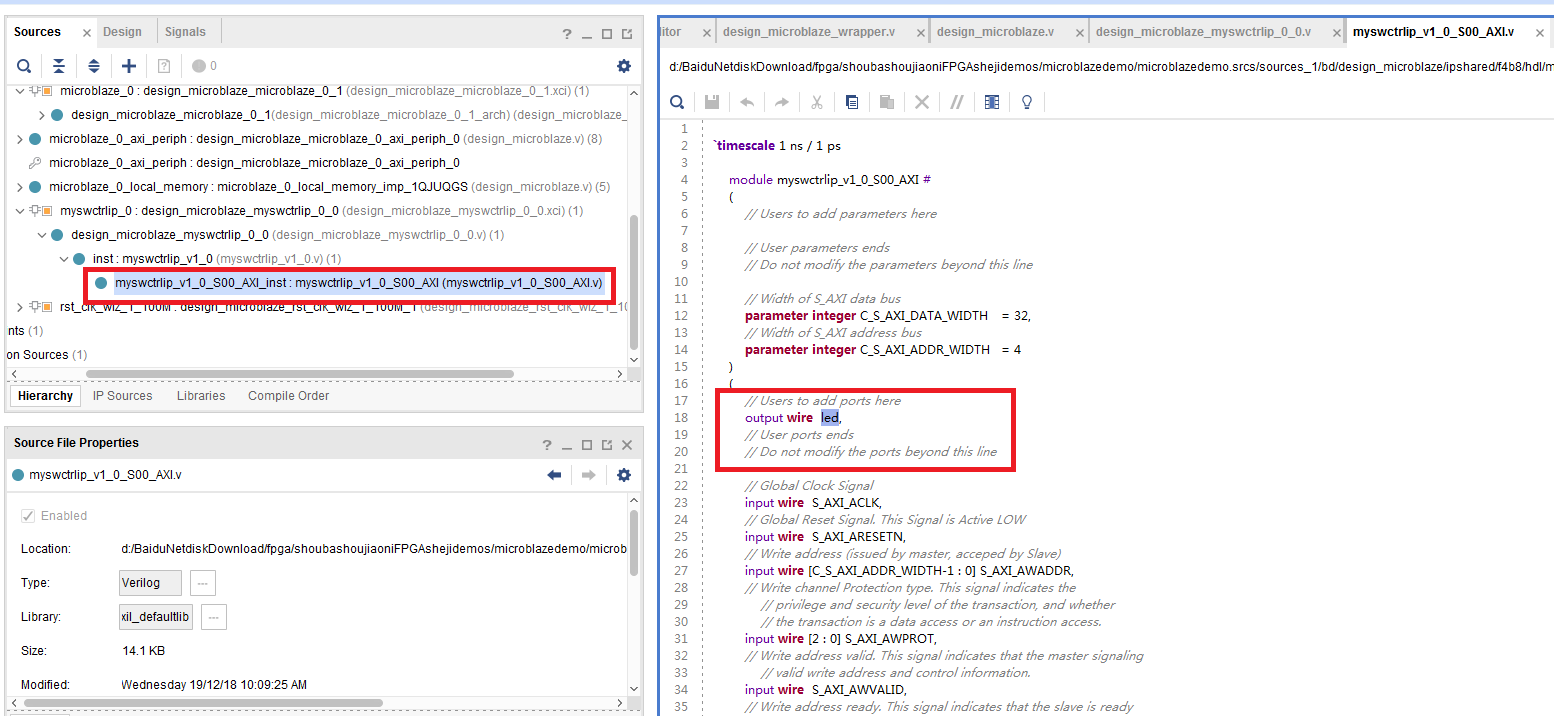

3:因为myswctrlip_v1_0_S00_AXI.v中增加了我的逻辑led部分，所以在caller中实例化时要增加led

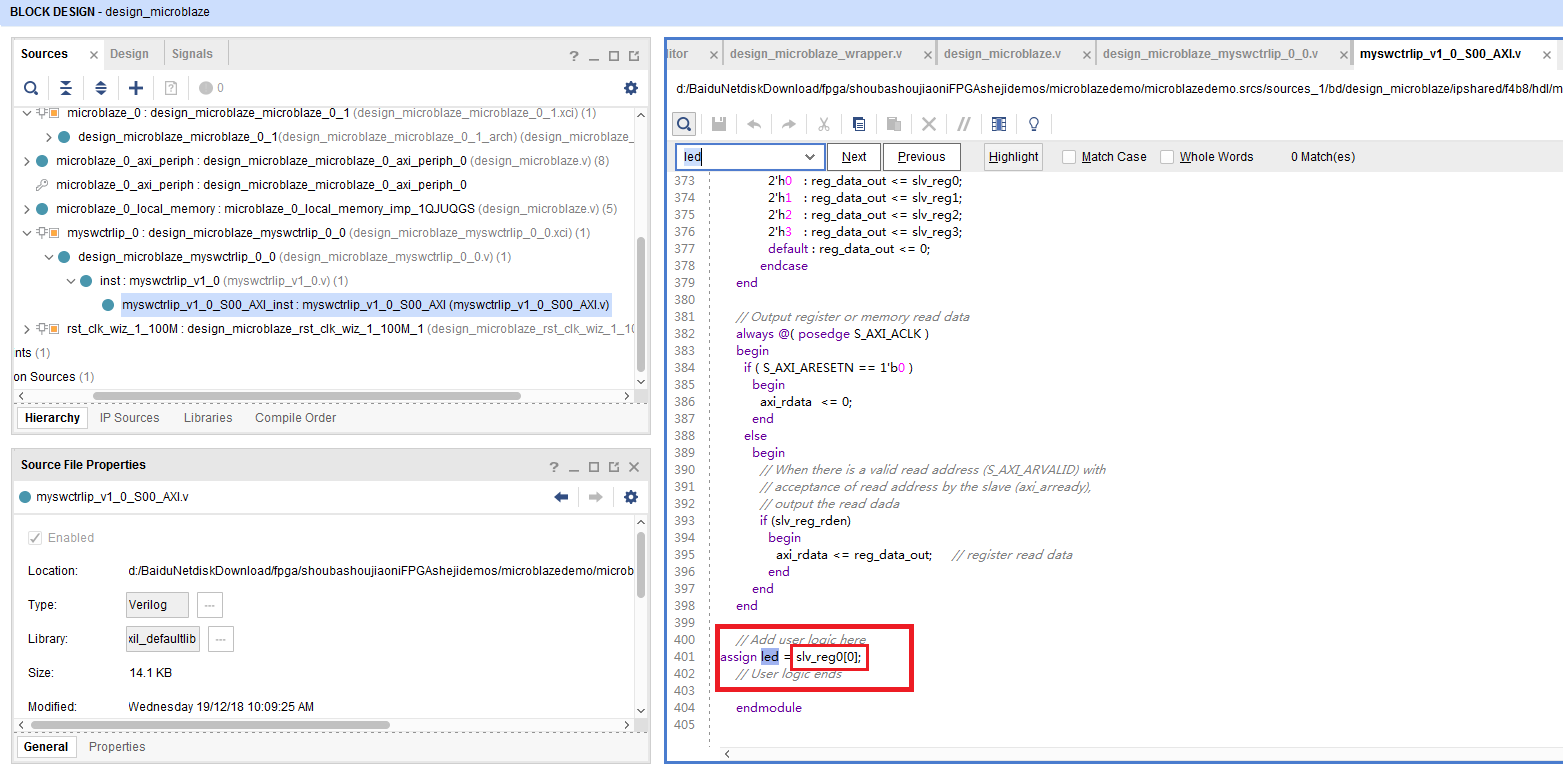

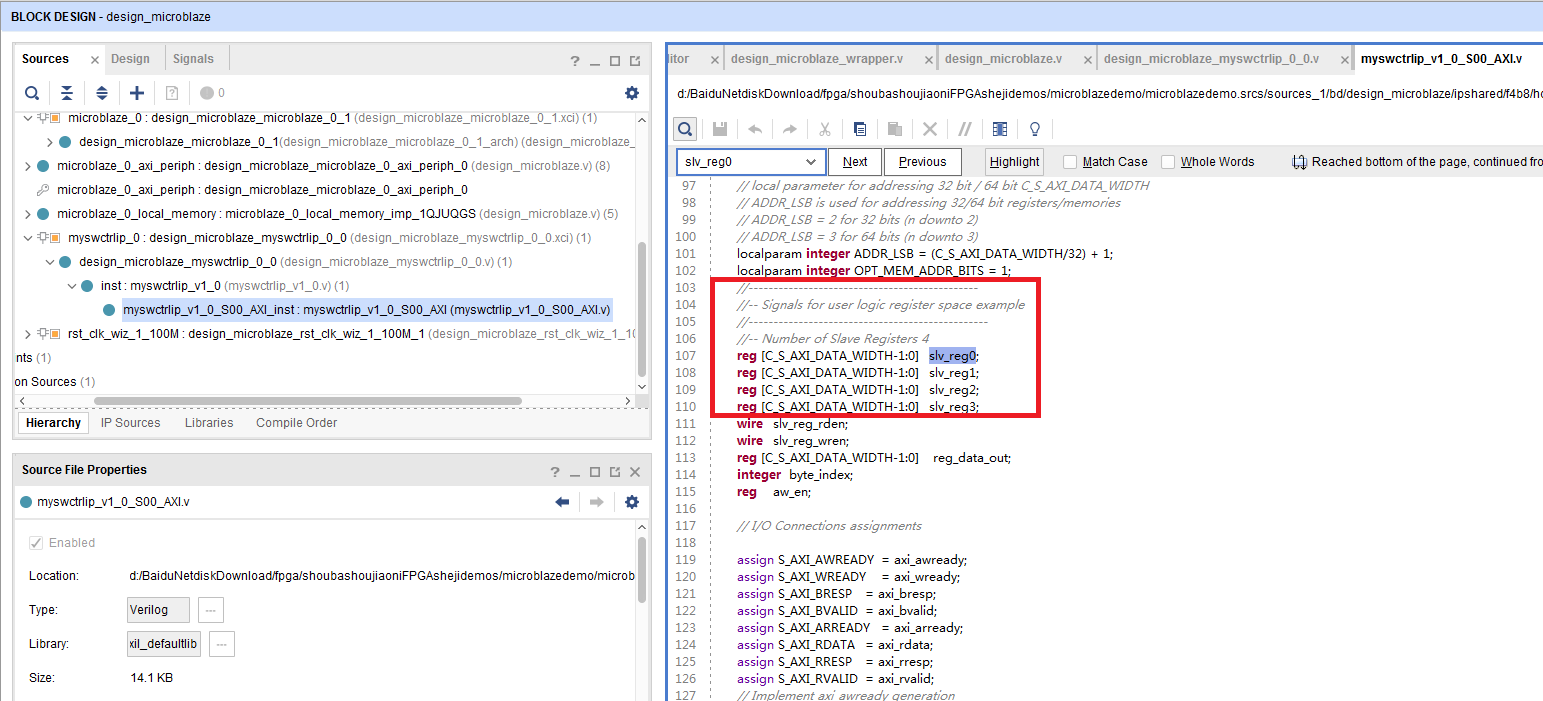

4:myswctrlip_v1_0_S00_AXI.v中led通过slv_reg0寄存器来控制端口值，即端口的输出值为0或为1,流程为c中XGpio_DiscreteWrite写端口值，这样数据就送到了slv_reg0寄存器，而代码中led外部端口又通过assign led=slv_reg0[0]获得了程序赋的值，这样led端口自然就受到程序控制了
