简单IO口配置_LED灯（STM32）

GPIO口（可编程IO）

一、GPIO口概念

GPIO是通用输入/输出端口的简称。可以实现输出（驱动外部电路）、输入（检测外来信号）以及模拟一些通信接口通信协议功能，是单片机和外界进行数据交换的必要窗口。GPIO和外界进行都是通过TTL数字电平（高电平或低电平）来进行数据交换的，高电平表示数字“1”，低电平表示数字“0”。

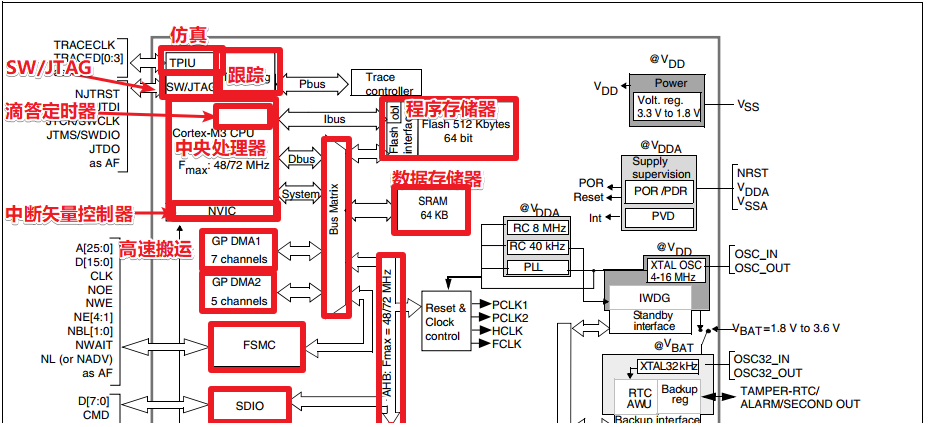

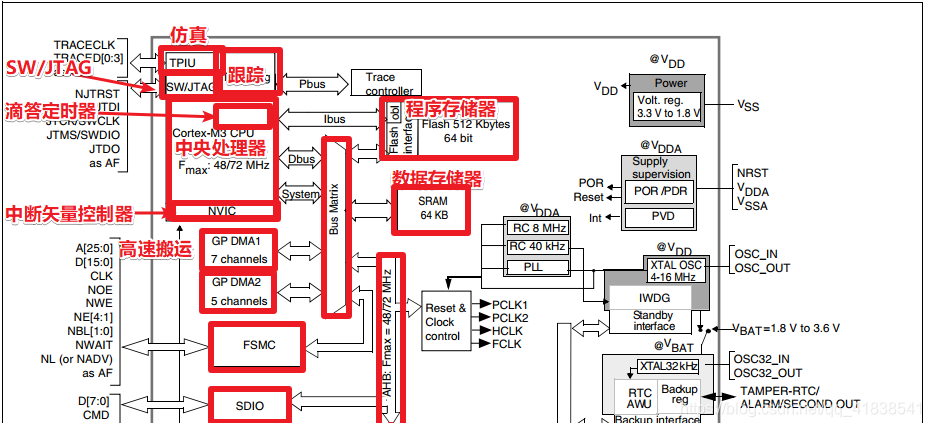

二、单片机内部系统框图

STM32数据手册
在这里插入图片描述
STM32 中文参考手册.pdf GPIO 章节位于：第8章 框图位于105页

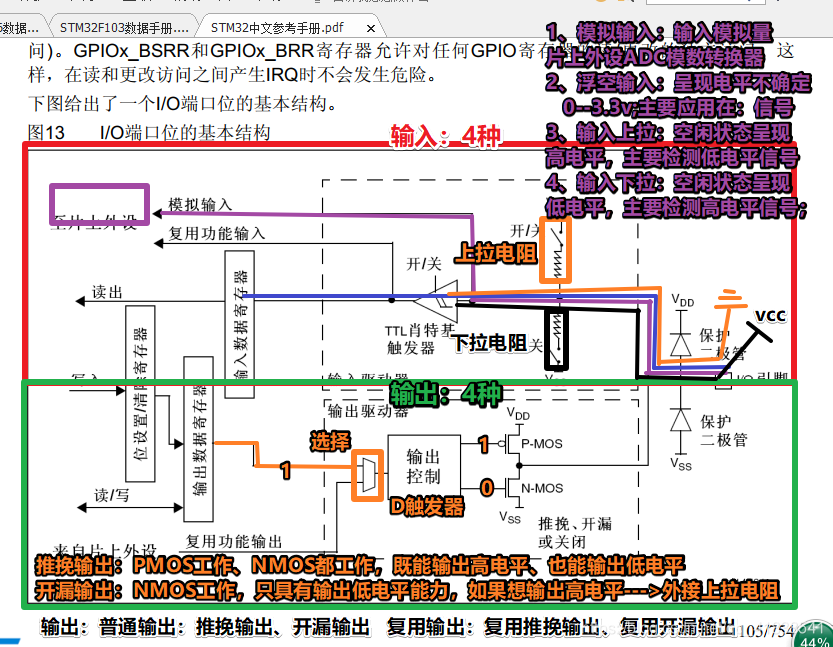

I/O端口位的基本结构
在这里插入图片描述

三、编程思路：

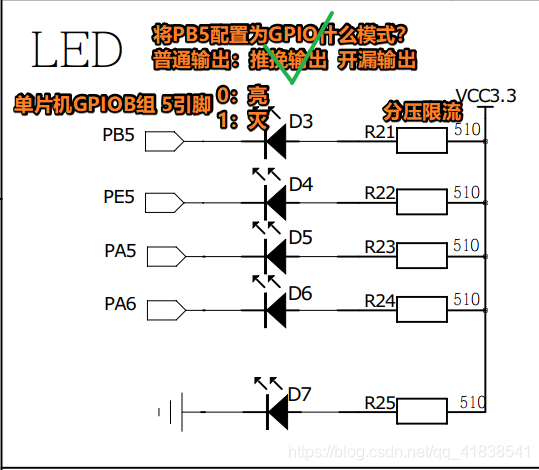

1、看原理图：GPIO与设备连接情况；
在这里插入图片描述

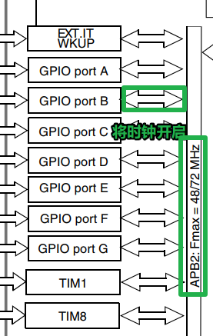

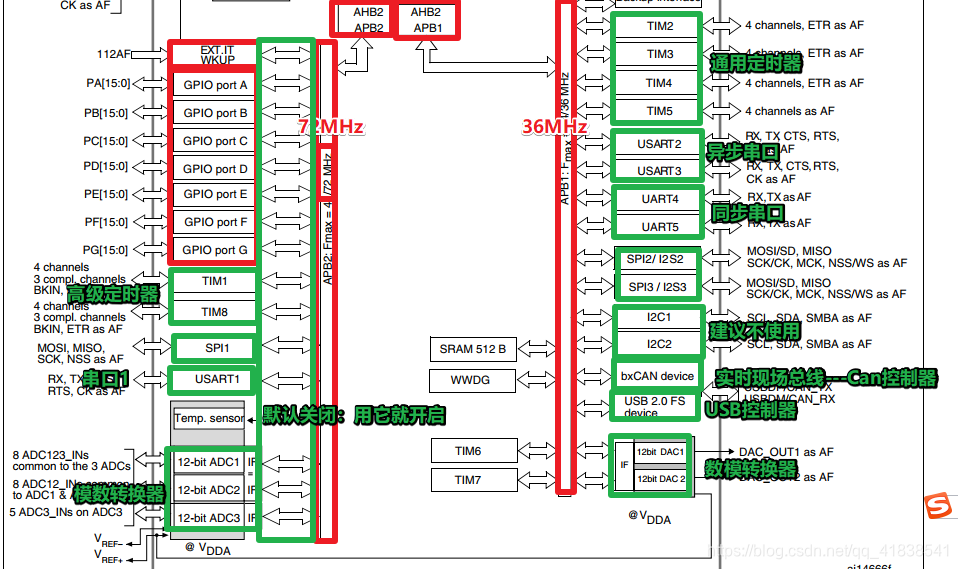

2、看数据手册所处时钟总线；

在这里插入图片描述
3、固件库手册

(1)寄存器编程(难度系数高、了解一款芯片举一反三)
(2)库函数编程ST(难度系数小、出现问题找问题比较麻烦、容易上手)

四、编程

1、开启时钟

展开：RCC库函数 RCC_APB2PeriphClockCmd 使能或者失能 APB2 外设时钟

函数原型: void RCC_APB2PeriphClockCmd(u32 RCC_APB2Periph,FunctionalStateNewState)

参数1：

RCC_AHB2Periph	描述
RCC_APB2Periph_AFIO	功能复用 IO 时钟
RCC_APB2Periph_GPIOA	GPIOA 时钟
RCC_APB2Periph_GPIOB	GPIOB 时钟
RCC_APB2Periph_GPIOC	GPIOC 时钟
RCC_APB2Periph_GPIOD	GPIOD 时钟
RCC_APB2Periph_GPIOE	GPIOE 时钟
RCC_APB2Periph_ADC1	ADC1 时钟
RCC_APB2Periph_ADC2	ADC2 时钟
RCC_APB2Periph_TIM1	TIM1 时钟
RCC_APB2Periph_SPI1	SPI1 时钟
RCC_APB2Periph_USART1	USART1 时钟
RCC_APB2Periph_ALL	全部 APB2 外设时钟

输入参数2： 这个参数可以取： ENABLE 或者 DISABLE

以PB5为例： RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

2、初始化GPIO口：

展开GPIO库函数

 GPIO_Init        根据 GPIO_InitStruct 中指定的参数初始化外设 GPIOx 寄存器

函数原型：

  函数原形        void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct)

输入参数 1 GPIOx： x 可以是 A， B， C， D 或者 E，来选择 GPIO外设

输入参数2：

typedef struct
{
u16 GPIO_Pin;                   //管脚
GPIOSpeed_TypeDef GPIO_Speed;   //输出速率
GPIOMode_TypeDef GPIO_Mode;     //模式
} GPIO_InitTypeDef;
GPIO_InitTypeDef GPIO_InitStruct;
GPIO_InitStruct. GPIO_Pin = GPIO_Pin_5;
GPIO_InitStruct. GPIO_Speed= GPIO_Speed_50MHz;
GPIO_InitStruct. GPIO_Mode = GPIO_Mode_Out_PP;

以PB5举例：GPIO_Init(GPIOB,& GPIO_InitStruct);

3、程序编写示例：

led.c

#include "led.h"
/**************************
*函 +数 名：void LED_Gpio_Init(void)
*函数功能：LED灯连接管脚初始化
*参    数：无
*返 回 值：无
***************************/
void LED_Gpio_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStruct;
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOE,ENABLE);
	/*配置管脚 PB5*/
	GPIO_InitStruct.GPIO_Pin =  GPIO_Pin_5;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_Init(GPIOB,&GPIO_InitStruct);
	/*配置管脚 PE5*/
	GPIO_InitStruct.GPIO_Pin =  GPIO_Pin_5;
	GPIO_Init(GPIOE,&GPIO_InitStruct);
	/*配置管脚 PA5PA6*/
	GPIO_InitStruct.GPIO_Pin =  GPIO_Pin_5|GPIO_Pin_6;
	GPIO_Init(GPIOA,&GPIO_InitStruct);
    /*初始化之后不亮*/
	LED1_OFF;
	LED2_OFF;
	LED3_OFF;
	LED4_OFF;
}

led.h

#ifndef _LED_     //如果没有定义    防止重复定义
#define _LED_     //定义
//头文件
#include "stm32f10x.h"
//函数声明
void beep_init(void);
//宏定义
#define BEEP_ON  GPIO_ResetBits( GPIOB,GPIO_Pin_8)

#define BEEP_OFF  GPIO_SetBits(GPIOB,GPIO_Pin_8)

#endif
