网络I/O管理---五种I/O模型

                                                                      网络I/O管理---五种I/O模型

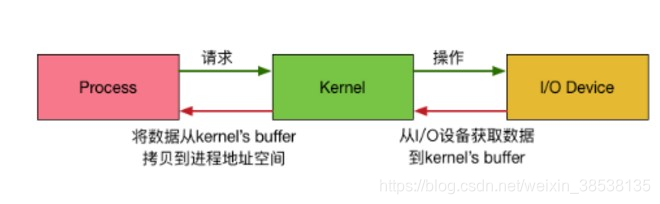

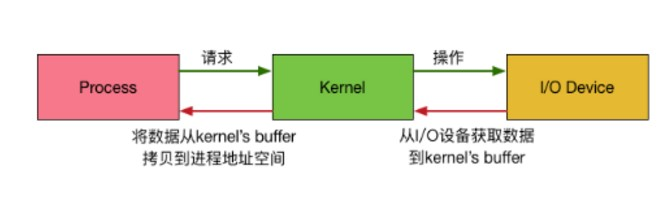

    网络I/O会涉及到到三个系统对象：一个是用户空间调用 I/O的进程或者线程；一个是内核空间的内核系统；最后一个是IO device.





    整个请求过程为：

1. 用户进程/线程发起请求；
2. 内核接受到请求后，从I/O设备中获取数据到内核buffer中；
3. 再将内核buffer中的数据copy_to_user到用户进程的地址空间；



在整个请求过程中，数据输入到内核buffer需要时间，从内核buffer复制到进程也需要时间。因此根据这两段时间内等待方式的不同，I/O分为以下 5 种模式：

    （1）阻塞IO（blocking IO）

    （2）非阻塞IO（Non-blocking IO）

    （3）IO复用（IO mutiplexing）

    （4）信号驱动的IO（signal driven IO)

    （5）异步IO（asynchrnous IO）



一、阻塞IO（blocking IO）

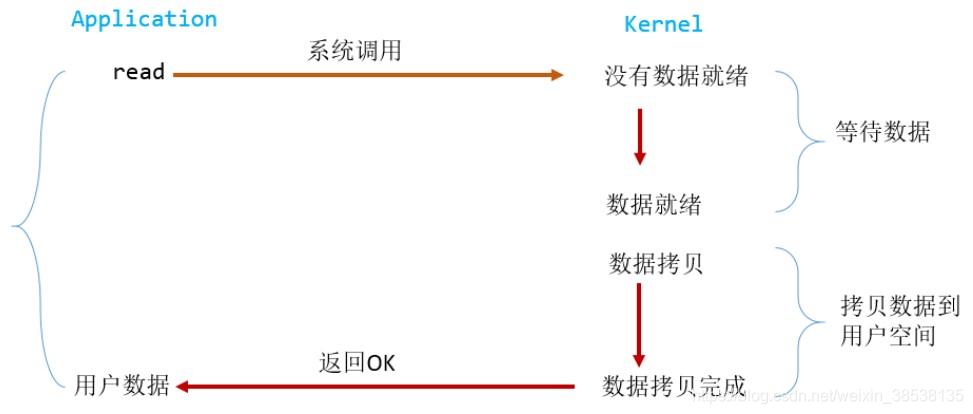

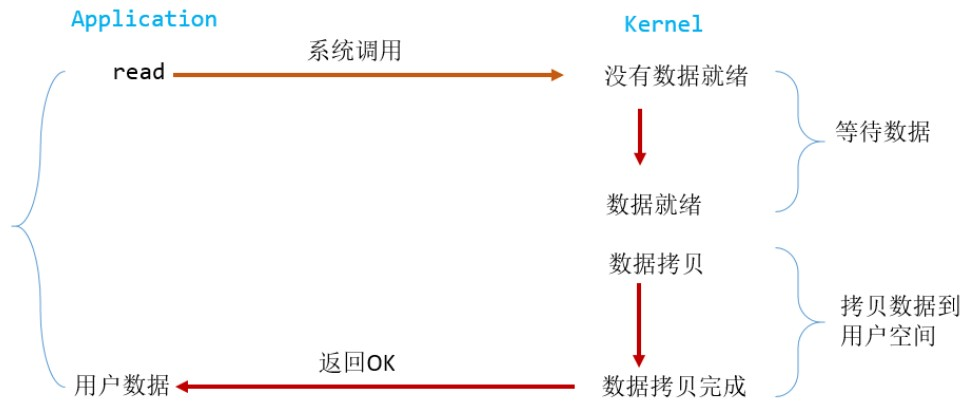

    在linux中，默认情况下所有的socket都是 blocking，一个典型的读操作流程如下：



    例如当用户进程调用了 read 系统调用， kernel 就开始了 IO操作的 准备数据阶段。对于网络 IO来说，很多时候数据在一开始还没到达（比如，还没收到一个完整的数据包），

这时候kernel就需要等待足够的数据到来。用户空间这边，整个用户进程处于阻塞状态。

    当kernel一直等待数据准备好了，kernel就会将数据从kernel缓存缓冲区拷贝到用户空间用户进程/线程缓冲区，然后kernel返回结果，用户进程才解除block状态，重新运行起来。

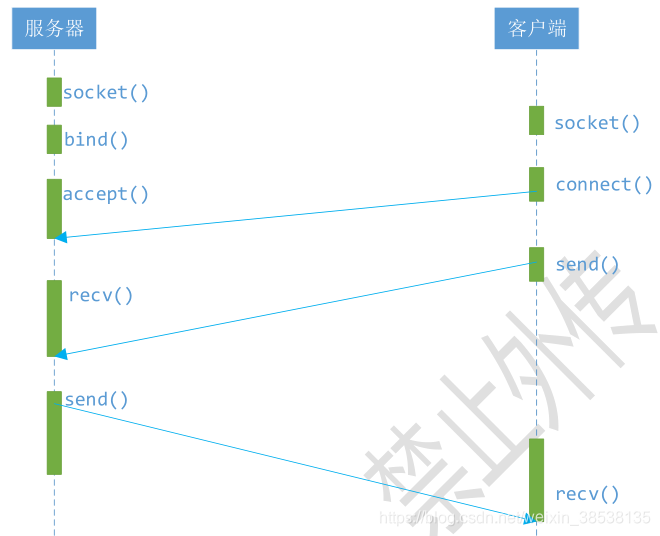

    网络编程接口中listen(), send(), recv()等接口都是阻塞的，例如下边简单的“一问一答”的服务器模型。



 大部分的socket接口都是阻塞型的，所谓阻塞型接口是指系统调用（一般是IO接口）不返回调用结果并让当前线程一直阻塞，只有当该系统调用获取结果或者超时出错时，

才返回。实际上，除非特别指定，几乎所有的IO接口，包括socket接口，都是阻塞型的。阻塞IO给网络编程带来了一个很大的问题，例如调用send的同时，线程被阻塞，

在此期间，线程将无法执行任何运算或响应任何网络请求。



 一个简单的改进方案是在服务端使用多线程（或多进程）。多线程（或多进程）的目的是让每个连接都拥有独立的线程（或线程），这样任何一个连接的阻塞都不会影响

其他的连接。具体使用多线程还是多进程，并没有一个特定的模式。传统意义上，进程的开销要远远大于线程，所以如果需要同时为较多的客户端服务，则不推荐多进程；

如果单个服务执行体需要消耗较多的 CPU 资源，譬如需要进行大规模或长时间的数据运算或文件访问，则进程较为安全。



    假设对上述C/S模型，提出为多客户服务的要求，于是有了如下改进：

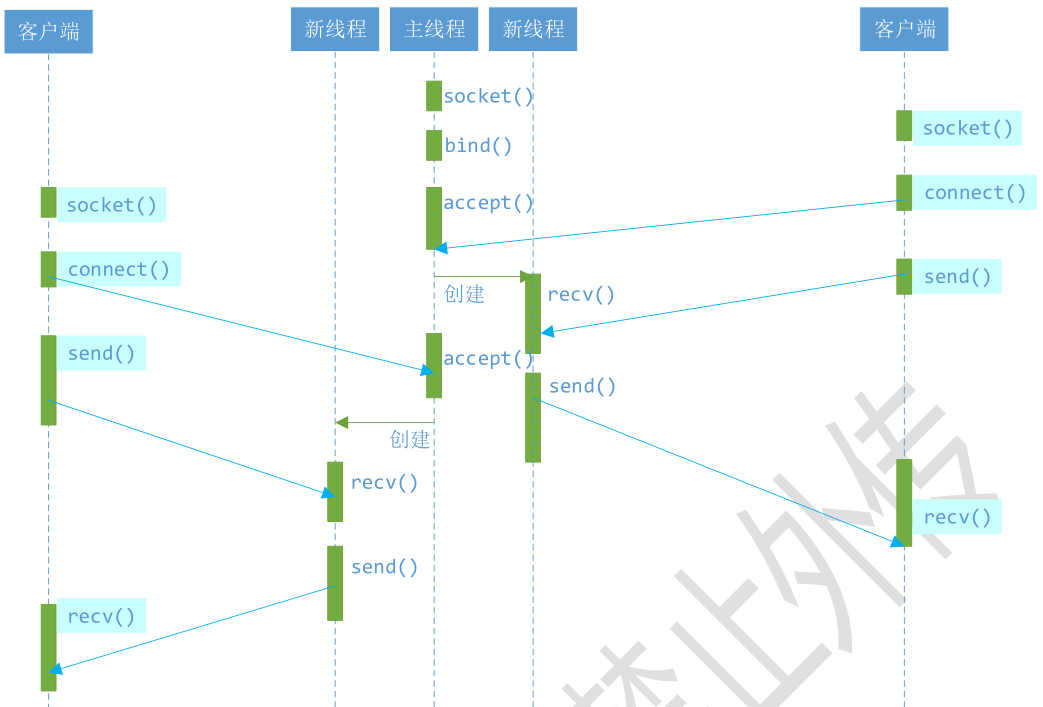

                                                                        多线程的服务器模型





上述多线程模型，主线程持续等待客户端的连接请求，如果有连接请求，则创建新线程，并在新线程中提供为第一个例子同样的服务。

    多线程的服务器模型似乎完美的解决了为多客户端提供服务的要求，但其实并不尽然。如果要同时响应成百上千路的连接请求，则无论多线程还是多进程都会

严重占据系统资源，降低系统对外界响应效率，而线程与进程本身也更容易进入假死状态。

        此时可能很多朋友会说考虑使用“线程池”或“连接池”。“线程池”旨在减少创建和销毁线程的频率，其维持一定合理数量的线程，并让空闲的线程重新承担新的执行任务。

“连接池”维持连接的缓存池，尽量重复使用已有的连接，减少创建和关闭连接的频率。这两种技术都可以很好的降低系统开销，都被广泛 应用很多大型系统。

但是线程池和连接池技术也只是一定程度上缓解了频繁调用IO接口带来的资源占用。

        而且，所谓“池”是始终有其上限，当请求大大超过上限时，“池“构成的系统对外界的响应并不比没有池的时候效果好多少。所以使用”池“必须考虑其面临的响应规模，

并根据响应规模调整“池”的大小。

        上例中，如果出现上千甚至上万次的客户端请求，线程池或连接池可以解决部分压力，但是不能解决所有问题。总之，多线程模型可以方便高效的解决小规模服务请求，

但是面对大规模的服务请求，多线程模型也会遇到瓶颈，可以用非阻塞接口尝试解决这个问题。





二、非阻塞IO（non-blocking IO）

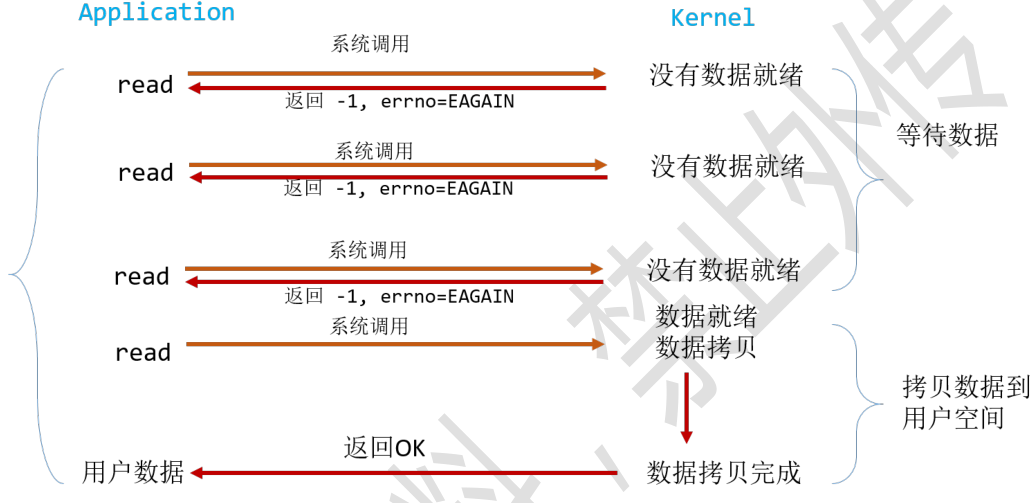

    linux下，可以通过接口设置socket为non-blocking。当对一个non-blocking socket执行读操作时，流程是这样的：





 从上图可以看出，当用户进程调用read操作时，如果kernel中的数据还没准备好，那么它并不会block用户进程，而是立刻返回一个 -1，errno为EAGAIN。

而不需要马上等待，马上就得到一个结果。用户进程判断结果是一个error时，就知道数据还没准备好，于是它可以再次发送read操作。一旦kernel中的数据准备好了，

并且又再次收到了用户进程的系统调用read，则马上将kernel 缓冲区的数据拷贝到用户进程缓存空间，然后返回，所以在阻塞式IO中，用户进程其实需要不断的主动询问

kernel数据是否准备好了。



    在非阻塞状态下，recv()接口在被调用后立即返回，返回值代表了不同的含义，例如在本例中：

• recv() 返回值 > 0 表示接受数据完毕，返回值即是接受到的字节数；
• recv() 返回 0， 表示连接已经正常断开；
• recv() 返回 -1，并且 errno 等于 EAGAIN，表示  recv  操作还没执行完成；
• recv() 返回 -1，并且 errno 不等于 EAGAIN，表示 recv 操作遇到了系统错误 errno。



非阻塞的接口相比阻塞型接口显著的差异在于，在被调用后立即返回，使用如下函数可以将fd设置为飞阻塞状态：

int flag = 0;
flag = fcntl(fd, F_GETFL); // 获取当期fd的flag
flag |= O_NONBLOCK; // 设置新的flag
fcntl(fd, F_SETFL, flag); // 更新flag

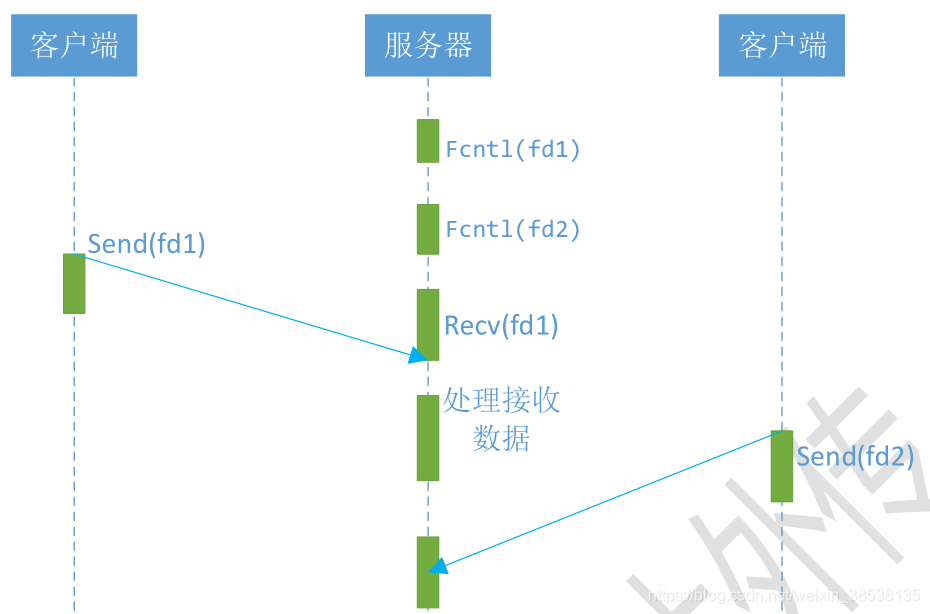

继续改进上述C/S模型，采用单个线程，但是能同时从多个连接中检测数据是否送达，并接受数据的模型：



可以看到服务器可以通过循环调用recv接口，在单线程中实现对所有连接的数据接收工作。但是该模型绝对不被推荐！！！

因为，循环调用recv将大幅度推高CPU占用率；此外这个方案中，recv更多的是起到检测 “操作是否完成”的作用，实际操作系统中提供了更高效的

检测 “操作是否完成”作用的接口，例如 select多路复用模式，可以一次检测多个连接是否活跃，也就是IO的多路复用，下面就介绍这个利器。





三、多路复用IO（IO multiplexing）

        IO 多路复用，上述提到的 select就是其中一种方式，还有例如poll/epoll等方式。IO 多路复用方式也称为事件驱动方式。select/epoll的好处就在于，单个进程/线程就可以

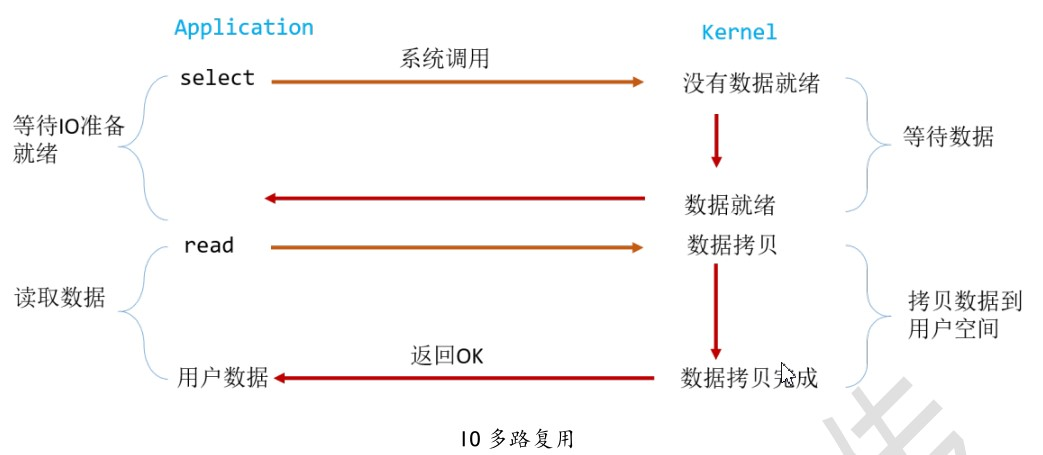

同时处理多个网络连接的 IO。它的基本原理就是 select/epoll这个函数会不断的轮询所有负责的sockfd，当某个sockfd有了数据到达，就通知用户进程，它的流程如下：





当用户进程调用了 select，那么这个进程都会被block，而同时，kernel 会监听 所有 select 负责的 socket，select遍历管理的socket，用 FD_ISSET来判断

究竟是哪个socket有数据，然后进行IO操作，此时就可以再次调用read操作，将数据拷贝到用户进程。

        这个图和 blocking IO 的图其实没有太大不同，事实上还更差一点，因为这里需要调用两个系统调用 （select和read），而blocking IO只调用了一个系统调用read，

但是使用select后的最大优势是用户可以在一个线程内同时处理多个sockfd的IO 请求。用户可以注册多个socket，然后不断的调用select读取被激活的socket，即可达到

在同一个线程处理多个IO请求的目的。而在同步阻塞模型中，必须通过多线程的方式才能达到这个目的。【如果处理的连接不是很高的话，使用select/epoll的服务端不一定比

多线程 + 阻塞IO的服务端性能更好，可能延迟还更大。selec/epoll的优势并不是对于单个连接能处理得更快，而是在于处理更多的连接】

        多路复用模型中，每个socket一般设置为非阻塞的，整个线程被select阻塞，而不是被socket IO给阻塞。



        大部分unix/linux都支持select函数，该函数用于探测多个文件描述符状态变化。



FD_ZERO(int fd, fd_set *fds);
FS_SET(int fd, fd_set *fds);
FD_ISSET(int fd, fd_set *fds);
FD_CLR(int fd, fd_set *fds);
int select(int nfds, fd_set *readfds, fd_set *writefds, fd_Set *exceptfds, struct timeval *timeout);



这里fd_set 类型可以简单理解为按 bit 位标记文件描述符队列，例如要在 fd_set 中标记一个值为 16的 fd， 则该 fd_set的第16个bit就被标记为 1。

具体的置位、验证可使用 FD_SET, FD_ISSET等宏实现。在select函数中，readfds，writefds和exceptfds同时作为输入参数和输出参数。如果输入的

readfds标记了16号fd，则select()将检测 16 号fd是否可读可写。在select返回后，可以通过检测readfds是否有标记 16 号fd，来判断该“可读/可写” 事件

是否发生，用户可以设置timeout时间，当超时时候select就会返回而不是一直阻塞。

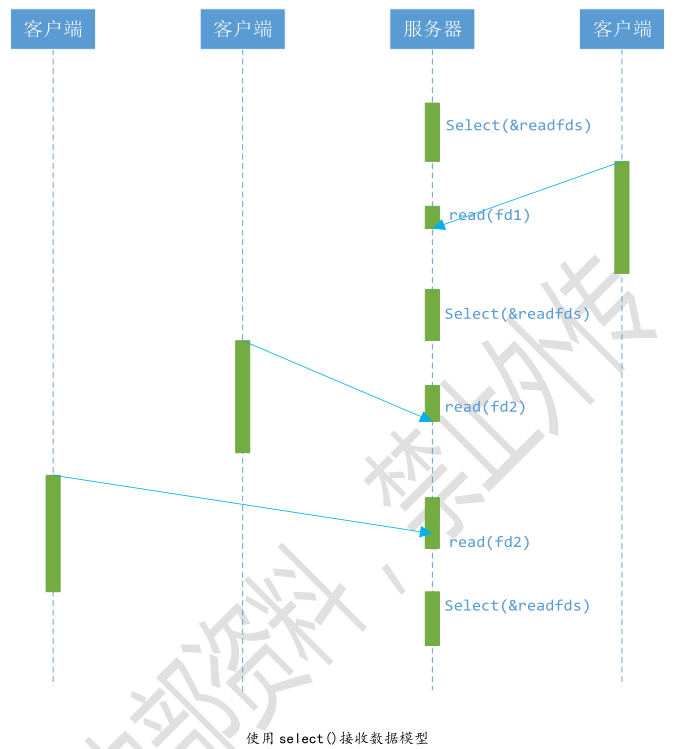

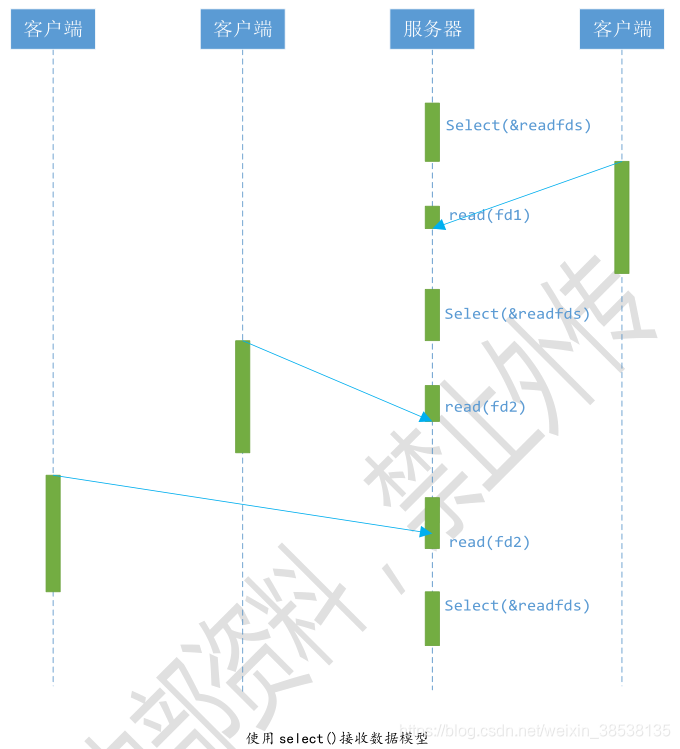

        改造上述模型为多路复用方式：





上述模型只是描述了使用select接口同时从多个客户端接收数据的过程，由于select接口可以同时对多个fd进行读状态、写状态和错误状态的检测，

所以可以很容易的构建为多个客户端提供独立的服务系统。

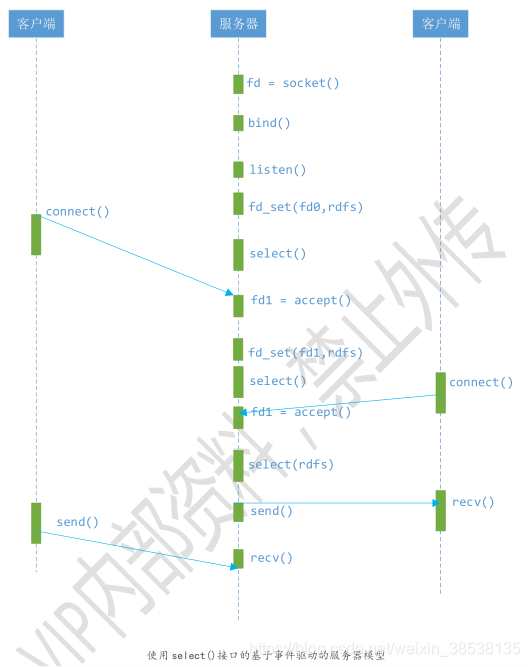

这里需要指出的是，客户端的一个 connect() 操作，将在服务器端激发一个“可读事件”，所以 select() 也能探测来自客户端的 connect() 行为。

该模型关键地方是如何动态维护select的三个参数：readfds、writefds和expectfds。

        这种模型的特征在于每次执行周期都会探测一次或一组事件，一个特定的事件会触发某个特定的响应，该模型也可以归类为 “事件驱动模型”

相比其他模型，使用 select() 多的事件驱动模型只用 单线程（进程）执行，占用资源少，不消耗太多 CPU，同时能够为多个客户端提供服务。



        如果是简单一个事件驱动服务器程序，该模型可被参考。但是该模型仍旧有很多问题。

1. 首先 select() 接口并不是实现 “事件驱动” 的最好选择，因为当需要探测的文件描述符较大时，select() 接口本身需要消耗大量时间去轮询每个fd；
2. 很多操作系统提供了更高效的接口，例如linux提供了 epoll， BSD 提供了 kqueue，Solaris提供了 /dev/poll 等等

        如果需要实现更高效的服务器程序，类似epoll这样的接口更被推荐，只不过不同的操作系统提供的epoll接口有很大差异，所以使用类似epoll的接口

实现具有较好的跨平台能力的服务器就会比较困难。

    3. 另外该模型将事件探测和事件响应夹杂在一起，一旦事件响应的执行体庞大，则对整个模型是灾难性的。例如，庞大的执行体1将导致响应事件2的执行体

        迟迟得不到执行，并在很大程度上降低了事件探测的及时性。幸运的是，有很多高效的事件驱动库可以屏蔽上述困难，常见的事件驱动库有libevent库，

        还有作为libevent替代者的libev库。这些库会根据操作系统的特点选择最合适的事件探测接口，并且加入了信号等技术以支持异步响应，这使得这些库

        称为构建事件驱动模型的不二选择。后续文章将分享 使用 libev 替换 select() 和 epoll接口，实现高效稳定的服务器模型。





四、异步IO（Asynchronous IO）

        在linux下 异步IO 常用于磁盘 IO 读写操作，不用于网络 IO，从内核 2.6 版本才开始引入。

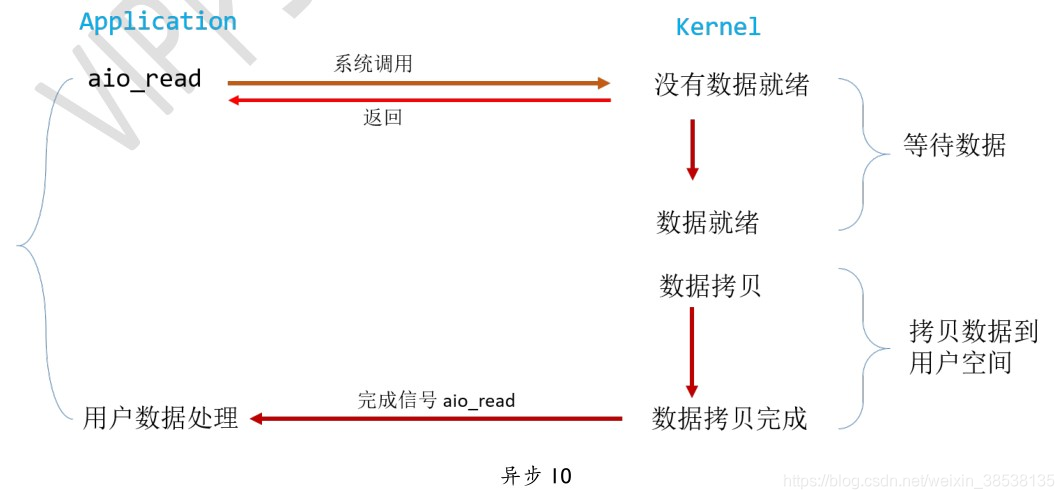

用户进程发起read操作后，立刻就可以开始去做其他的事情。而另一方面，从kernel的角度，当它接受到一个 异步 read之后，首先它会立刻返回，所以

不会对用户进程产生任何block。然后，kernel会等待数据准备完成后，将数据拷贝到用户空间内存，当这一切都完成后，kernel就会给用户进程发送一个signal

告诉它read操作完成了。异步IO是真正的非阻塞，它不会对请求进程产生任何的阻塞，因此对高并发的网络服务器实现至关重要。



    总结上述 4 种IO的区别：

    1、blocking 和 non-blocking的区别在哪里？

    解：调用blocking IO 会一直block住对应的进程/线程直到操作完成，而 non-block IO在kernel还在准备数据的情况下就会立刻返回。



    2、synchronous IO 和 asynchronous IO的区别在哪里？

    解：两者区别就在于 同步IO 做 “IO operation” 的时候回 将 process阻塞，按照这个定义，上述的 blocking IO，non-blocking IO，IO mutiplexing都属于同步IO。

            有人可能会说，non-blocking IO 并没有被block啊，这里有个非常 “狡猾”的地方，定义中所指的 “IO operation” 是指 真实的 IO 操作，就是例子中read

        这个系统调用。non-blocking IO 执行过 read 这个系统调用的时候，如果kernel 的数据没有准备好，这时候不会 block进程，但是 当 kernel 中数据准备好的

        时候，read会从 kernel 拷贝到 用户内存中， 这个时候进程 是被 block了，在这段时间进程是被block的。而 异步IO 则不一样，当进程发起IO 操作之后，就直接

        返回再也不理睬了，直到kernel 发送一个信号，告诉进程说 IO 完成。整个过程中，用户进程完全没有被 block。





五、信号驱动的IO（signal driven IO)

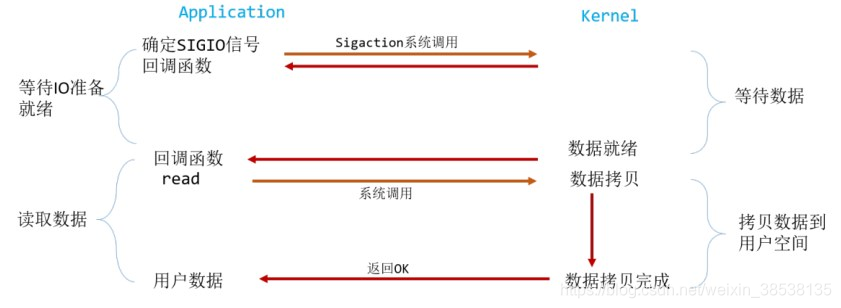

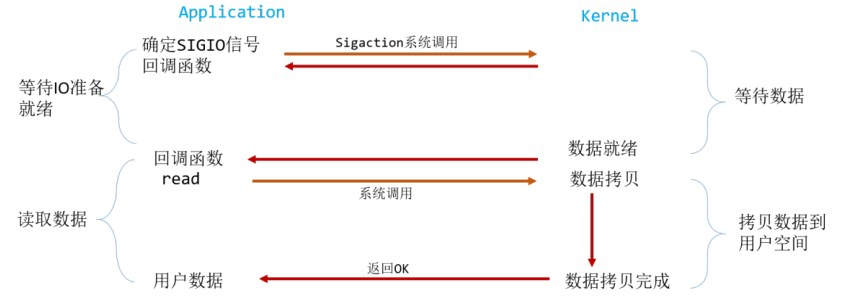

        上述IO多路复用是事件驱动模型的一种，信号驱动IO也属于基于事件驱动IO模型，如下图：





可以看到该模型中，只有IO执行的第二阶段阻塞了用户进程，而在第一阶段是没有阻塞的。

        首先允许套接字进行信号驱动IO，并安装一个信号处理函数，进程继续运行并不阻塞。当数据准备好时，进程会收到一个SIGIO 信号，可以在信号处理函数中调用IO

操作函数处理数据。当数据准备好读取时，内核就为该进程产生一个 SIGNO 信号。我们随后既可以在信号处理函数中调用 read 读取数据报，并通知主循环数据已经准备好

等待处理，也可以立即通知主循环，让它来读取数据报。无论如何处理 SIGNO 信号，这种模型的优势在于 等待数据报 到达（第一阶段）期间，进程可以继续执行，不被阻塞。

免去了 select 的阻塞与轮询，当 有活跃套接字时，由注册的 handler 处理。



生活中通信模型

以上五种 I/0 模型的介绍，比如枯燥，其实在生活中也存在类似的 “通信模型”，为了帮助理解，我们用生活中约妹纸吃饭这个不是很恰当的例子来说明这几个 I/O Model（假设我现在要用微信叫几个妹纸吃饭）:

• 发个微信问第一个妹纸好了没，妹子没回复就一直等，直到回复在发第二个 （blocking I/O）。
• 发个微信问第一个妹纸好了没，妹子没回复先不管，发给第二个，但是过会要继续问之前 没有回复的妹纸有没有好（nonblocking I/O）。
• 将所有妹纸拉一个微信群，过会在群里问一次，谁好了回复一下（I/O multiplexing）。
• 直接告诉妹纸吃饭的时间地址，好了自己去就行（Asynchronous I/O）。
