利用上一节的位图，来实现内存管理系统。
内存管理本质上就是修改页表项。
位图的作用是用来申请和释放内存时用的。
1. 内存池的规划

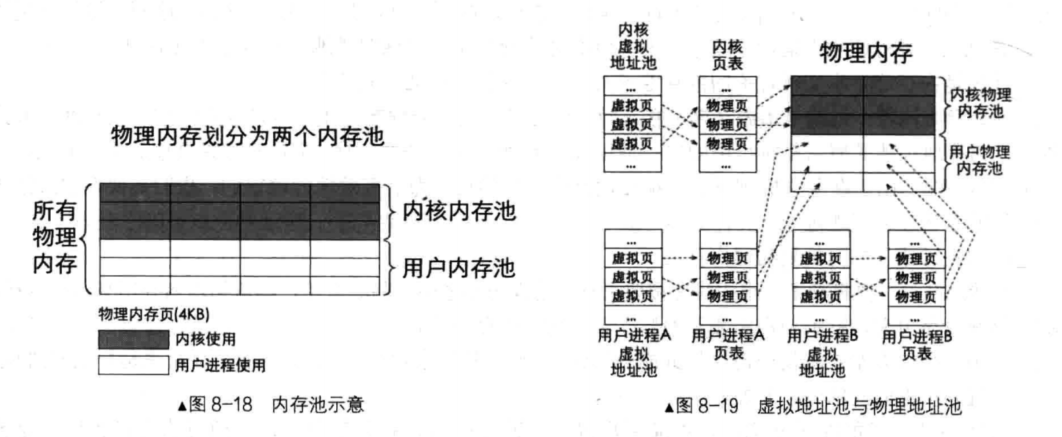

无论是内核还是用户进程，最终都要运行在物理内存上，所以物理内存分成两个内存池：用户物理内存池和内核物理内存池。
在分页机制下程序的地址都是虚拟地址，虚拟地址的范围取决于地址总线的长度，咱们32位环境下，虚拟地址的空间是 4GB。
每个任务都有自己的 4GB虚拟地址空间，所以为每个任务（包括内核、用户进程）都维护一个虚拟内存池。
- 内核需要申请内存空间时，先从内核自己的虚拟地址池中分配虚拟地址，再从内核物理内存池（内核专用）中分配物理内存，然后再内核自己的页表中将这两种地址建立好映射关系。
- 用户程序申请内存空间时，操作系统先从用户进程自己的虚拟内存池中分配空闲虚拟地址，然后从用户物理内存池（所有用户进程共享）中分配空闲的物理内存，然后在该用户进程自己的页表将这两种地址建立好映射关系。
为简化，无论虚拟内存还是物理内存，分配的最小单位都是 4KB。
接下来先把物理内存池规划好。
/* 用于虚拟地址管理 */
struct virtual_addr {
/* 虚拟地址用到的位图结构，用于记录哪些虚拟地址被占用了。以页为单位。*/
struct bitmap vaddr_bitmap;
/* 管理的虚拟地址 */
uint32_t vaddr_start;
};
/* 初始化内存池 */
static void mem_pool_init(uint32_t all_mem) {
put_str(" mem_pool_init start\n");
uint32_t page_table_size = PG_SIZE * 256; // 页表大小= 1页的页目录表+第0和第768个页目录项指向同一个页表+
// 第769~1022个页目录项共指向254个页表,共256个页框
uint32_t used_mem = page_table_size + 0x100000; // 0x100000为低端1M内存
uint32_t free_mem = all_mem - used_mem;
uint16_t all_free_pages = free_mem / PG_SIZE; // 1页为4k,不管总内存是不是4k的倍数,
// 对于以页为单位的内存分配策略，不足1页的内存不用考虑了。
uint16_t kernel_free_pages = all_free_pages / 2;
uint16_t user_free_pages = all_free_pages - kernel_free_pages;
/* 为简化位图操作，余数不处理，坏处是这样做会丢内存。
好处是不用做内存的越界检查,因为位图表示的内存少于实际物理内存*/
uint32_t kbm_length = kernel_free_pages / 8; // Kernel BitMap的长度,位图中的一位表示一页,以字节为单位
uint32_t ubm_length = user_free_pages / 8; // User BitMap的长度.
uint32_t kp_start = used_mem; // Kernel Pool start,内核内存池的起始地址
uint32_t up_start = kp_start + kernel_free_pages * PG_SIZE; // User Pool start,用户内存池的起始地址
kernel_pool.phy_addr_start = kp_start;
user_pool.phy_addr_start = up_start;
kernel_pool.pool_size = kernel_free_pages * PG_SIZE;
user_pool.pool_size = user_free_pages * PG_SIZE;
kernel_pool.pool_bitmap.btmp_bytes_len = kbm_length;
user_pool.pool_bitmap.btmp_bytes_len = ubm_length;
/********* 内核内存池和用户内存池位图 ***********
* 位图是全局的数据，长度不固定。
* 全局或静态的数组需要在编译时知道其长度，
* 而我们需要根据总内存大小算出需要多少字节。
* 所以改为指定一块内存来生成位图.
* ************************************************/
// 内核使用的最高地址是0xc009f000,这是主线程的栈地址.(内核的大小预计为70K左右)
// 32M内存占用的位图是2k.内核内存池的位图先定在MEM_BITMAP_BASE(0xc009a000)处.
kernel_pool.pool_bitmap.bits = (void*)MEM_BITMAP_BASE;
/* 用户内存池的位图紧跟在内核内存池位图之后 */
user_pool.pool_bitmap.bits = (void*)(MEM_BITMAP_BASE + kbm_length);
/******************** 输出内存池信息 **********************/
put_str(" kernel_pool_bitmap_start:");put_int((uint32_t)kernel_pool.pool_bitmap.bits);
put_str(" kernel_pool_phy_addr_start:");put_int(kernel_pool.phy_addr_start);
put_str("\n");
put_str(" user_pool_bitmap_start:");put_int((uint32_t)user_pool.pool_bitmap.bits);
put_str(" user_pool_phy_addr_start:");put_int(user_pool.phy_addr_start);
put_str("\n");
/* 将位图置0*/
bitmap_init(&kernel_pool.pool_bitmap);
bitmap_init(&user_pool.pool_bitmap);
/* 下面初始化内核虚拟地址的位图,按实际物理内存大小生成数组。*/
kernel_vaddr.vaddr_bitmap.btmp_bytes_len = kbm_length; // 用于维护内核堆的虚拟地址,所以要和内核内存池大小一致
/* 位图的数组指向一块未使用的内存,目前定位在内核内存池和用户内存池之外*/
kernel_vaddr.vaddr_bitmap.bits = (void*)(MEM_BITMAP_BASE + kbm_length + ubm_length);
kernel_vaddr.vaddr_start = K_HEAP_START;
bitmap_init(&kernel_vaddr.vaddr_bitmap);
put_str(" mem_pool_init done\n");
}
/* 内存管理部分初始化入口 */
void mem_init() {
put_str("mem_init start\n");
uint32_t mem_bytes_total = (*(uint32_t*)(0xb00));
mem_pool_init(mem_bytes_total); // 初始化内存池
put_str("mem_init done\n");
}
以上函数是初始化内存池，根据物理内存的大小，减去页目录表、页表占用的空间，剩下的空间一分为二，分别是内核物理内存池和用户进程物理内存池。
2. 管理页表
#define PG_SIZE 4096
/*************** 位图地址 ********************
* 因为0xc009f000是内核主线程栈顶，0xc009e000是内核主线程的pcb.
* 一个页框大小的位图可表示128M内存, 位图位置安排在地址0xc009a000,
* 这样本系统最大支持4个页框的位图,即512M */
#define MEM_BITMAP_BASE 0xc009a000
/*************************************/
#define PDE_IDX(addr) ((addr & 0xffc00000) >> 22)
#define PTE_IDX(addr) ((addr & 0x003ff000) >> 12)
/* 0xc0000000是内核从虚拟地址3G起. 0x100000意指跨过低端1M内存,使虚拟地址在逻辑上连续 */
#define K_HEAP_START 0xc0100000
/* 内存池结构,生成两个实例用于管理内核内存池和用户内存池 */
struct pool {
struct bitmap pool_bitmap; // 本内存池用到的位图结构,用于管理物理内存
uint32_t phy_addr_start; // 本内存池所管理物理内存的起始地址
uint32_t pool_size; // 本内存池字节容量
};
struct pool kernel_pool, user_pool; // 生成内核内存池和用户内存池
struct virtual_addr kernel_vaddr; // 此结构是用来给内核分配虚拟地址
/* 在pf表示的虚拟内存池中申请pg_cnt个虚拟页,
* 成功则返回虚拟页的起始地址, 失败则返回NULL */
static void* vaddr_get(enum pool_flags pf, uint32_t pg_cnt) {
int vaddr_start = 0, bit_idx_start = -1;
uint32_t cnt = 0;
if (pf == PF_KERNEL) {
bit_idx_start = bitmap_scan(&kernel_vaddr.vaddr_bitmap, pg_cnt);
if (bit_idx_start == -1) {
return NULL;
}
while(cnt < pg_cnt) {
bitmap_set(&kernel_vaddr.vaddr_bitmap, bit_idx_start + cnt++, 1);
}
vaddr_start = kernel_vaddr.vaddr_start + bit_idx_start * PG_SIZE;
} else {
// 用户内存池,将来实现用户进程再补充
}
return (void*)vaddr_start;
}
/* 得到虚拟地址vaddr对应的pte指针*/
uint32_t* pte_ptr(uint32_t vaddr) {
/* 先访问到页表自己 + \
* 再用页目录项pde(页目录内页表的索引)做为pte的索引访问到页表 + \
* 再用pte的索引做为页内偏移*/
uint32_t* pte = (uint32_t*)(0xffc00000 + \
((vaddr & 0xffc00000) >> 10) + \
PTE_IDX(vaddr) * 4);
return pte;
}
/* 得到虚拟地址vaddr对应的pde的指针 */
uint32_t* pde_ptr(uint32_t vaddr) {
/* 0xfffff是用来访问到页表本身所在的地址 */
uint32_t* pde = (uint32_t*)((0xfffff000) + PDE_IDX(vaddr) * 4);
return pde;
}
/* 在m_pool指向的物理内存池中分配1个物理页,
* 成功则返回页框的物理地址,失败则返回NULL */
static void* palloc(struct pool* m_pool) {
/* 扫描或设置位图要保证原子操作 */
int bit_idx = bitmap_scan(&m_pool->pool_bitmap, 1); // 找一个物理页面
if (bit_idx == -1 ) {
return NULL;
}
bitmap_set(&m_pool->pool_bitmap, bit_idx, 1); // 将此位bit_idx置1
uint32_t page_phyaddr = ((bit_idx * PG_SIZE) + m_pool->phy_addr_start);
return (void*)page_phyaddr;
}
/* 页表中添加虚拟地址_vaddr与物理地址_page_phyaddr的映射 */
static void page_table_add(void* _vaddr, void* _page_phyaddr) {
uint32_t vaddr = (uint32_t)_vaddr, page_phyaddr = (uint32_t)_page_phyaddr;
uint32_t* pde = pde_ptr(vaddr);
uint32_t* pte = pte_ptr(vaddr);
/************************ 注意 *************************
* 执行*pte,会访问到空的pde。所以确保pde创建完成后才能执行*pte,
* 否则会引发page_fault。因此在*pde为0时,*pte只能出现在下面else语句块中的*pde后面。
* *********************************************************/
/* 先在页目录内判断目录项的P位，若为1,则表示该表已存在 */
if (*pde & 0x00000001) { // 页目录项和页表项的第0位为P,此处判断目录项是否存在
ASSERT(!(*pte & 0x00000001));
if (!(*pte & 0x00000001)) { // 只要是创建页表,pte就应该不存在,多判断一下放心
*pte = (page_phyaddr | PG_US_U | PG_RW_W | PG_P_1); // US=1,RW=1,P=1
} else { //应该不会执行到这，因为上面的ASSERT会先执行。
// PANIC("pte repeat");
*pte = (page_phyaddr | PG_US_U | PG_RW_W | PG_P_1); // US=1,RW=1,P=1
}
} else { // 页目录项不存在,所以要先创建页目录再创建页表项.
/* 页表中用到的页框一律从内核空间分配 */
uint32_t pde_phyaddr = (uint32_t)palloc(&kernel_pool);
*pde = (pde_phyaddr | PG_US_U | PG_RW_W | PG_P_1);
/* 分配到的物理页地址pde_phyaddr对应的物理内存清0,
* 避免里面的陈旧数据变成了页表项,从而让页表混乱.
* 访问到pde对应的物理地址,用pte取高20位便可.
* 因为pte是基于该pde对应的物理地址内再寻址,
* 把低12位置0便是该pde对应的物理页的起始*/
memset((void*)((int)pte & 0xfffff000), 0, PG_SIZE);
ASSERT(!(*pte & 0x00000001));
*pte = (page_phyaddr | PG_US_U | PG_RW_W | PG_P_1); // US=1,RW=1,P=1
}
}
/* 分配pg_cnt个页空间,成功则返回起始虚拟地址,失败时返回NULL */
void* malloc_page(enum pool_flags pf, uint32_t pg_cnt) {
ASSERT(pg_cnt > 0 && pg_cnt < 3840);
/*********** malloc_page的原理是三个动作的合成: ***********
1通过vaddr_get在虚拟内存池中申请虚拟地址
2通过palloc在物理内存池中申请物理页
3通过page_table_add将以上得到的虚拟地址和物理地址在页表中完成映射
***************************************************************/
void* vaddr_start = vaddr_get(pf, pg_cnt);
if (vaddr_start == NULL) {
return NULL;
}
uint32_t vaddr = (uint32_t)vaddr_start, cnt = pg_cnt;
struct pool* mem_pool = pf & PF_KERNEL ? &kernel_pool : &user_pool;
/* 因为虚拟地址是连续的,但物理地址可以是不连续的,所以逐个做映射*/
while (cnt-- > 0) {
void* page_phyaddr = palloc(mem_pool);
if (page_phyaddr == NULL) { // 失败时要将曾经已申请的虚拟地址和物理页全部回滚，在将来完成内存回收时再补充
return NULL;
}
page_table_add((void*)vaddr, page_phyaddr); // 在页表中做映射
vaddr += PG_SIZE; // 下一个虚拟页
}
return vaddr_start;
}
/* 从内核物理内存池中申请pg_cnt页内存,成功则返回其虚拟地址,失败则返回NULL */
void* get_kernel_pages(uint32_t pg_cnt) {
void* vaddr = malloc_page(PF_KERNEL, pg_cnt);
if (vaddr != NULL) { // 若分配的地址不为空,将页框清0后返回
memset(vaddr, 0, pg_cnt * PG_SIZE);
}
return vaddr;
}
以上函数层层调用，目的是：
- 通过vaddr_get在虚拟内存池中申请虚拟地址
- 通过palloc在物理内存池中申请物理页
- 通过page_table_add将以上得到的虚拟地址和物理地址在页表中完成映射
最终 get_kernel_pages 函数返回请求的虚拟地址，类似于malloc函数。
根据注释可以看出具体函数的作用，
只是实现了内核空间的内存申请，关于用户进程的内存申请在以后用户进程中会提及，再补充。
