前言：数据库的引擎是整个mysql数据库的核心组件，mysql的存储引擎众多，MyISAM、InnoDB、Memory、Archive等，其中InnoDB是mysql里面支持事务类型的一个存储引擎最好的一个，雅虎、facebook、youtube、淘宝、谷歌用的mysql数据库都有用到InnoDB的存储引擎；
在数据库领域中有2个词很容易混淆，“实例” 和 “数据库”;
数据库：物理操作系统文件或其他形式文件类型的集合；在mysql 中，数据库可以是 frm、myd、myi、ibd 结尾的文件。当使用 NDB引擎时，数据库的文件 可能 不是操作系统上的 文件，而是 存放于内存之中的文件，但是定义仍然不变。
数据库实例：由数据库后台进程/线程以及一个共享内存区组成，共享内存可以被运行的后台进程/线程所共享，需要牢记的是，数据库实例才是 真正用来操作数据库文件的。
更加直白的解释：
数据库是由一个个文件组成（一般来说是二进制文件）,如果要对这些文件执行诸如 select 、insert、update、delete 之类的操作，不能通过简单的操作文件来更改数据库的内容，需要通过数据库实例来完成对数据库的操作。
在mysql 中，实例和数据库的 通常关系是一 一 对应，即一个实例对应一个数据库，一个数据库对应一个实例.在集群情况下，可能存在一个数据库被多个实例使用的情况.

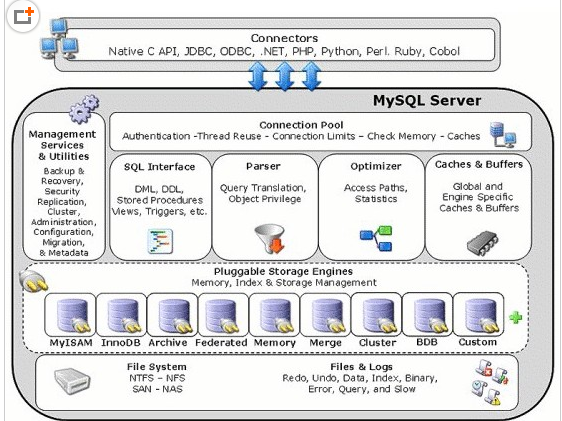

由上图可以发现，mysql 由 以下几个部分组成：
连接池组件、管理服务 和 工具组件、SQL接口组件、查询分析器组件、优化器组件、缓冲组件、插件式存储引擎、物理文件。
注意：存储引擎是 基于 表的，而不是基于数据库的；存储引擎是 myql 区别于其他数据库的一个最重要的特性。存储引擎的好处是，每个存储引擎都有各自的特点，能够根据具体的应用 建立不同的 存储 引擎表，mysql 的 核心就是 存储引擎。
InnoDB 存储引擎
InnoDB 存储引擎 支持事务，主要面向在线事务处理方面的应用。其特点是 行锁设计、支持外键，并支持类似与 oracle 的 非锁定读，即默认情况下，读取操作不会产生锁。mysql 在 windows 版本下的 InnoDB 是默认的存储引擎，同时，InnoDB 默认的被包含在所有 Mysql 二进制发布版本中。
MyISAM 存储引擎
MyISAM 存储引擎是 mysql 官方提供的 存储引擎，特点是 不支持事务、表锁 和 全文索引，对于一些在线分析处理操作速度快，除了 windows 版本外，是所有 Mysql 版本 默认的 存储引擎。

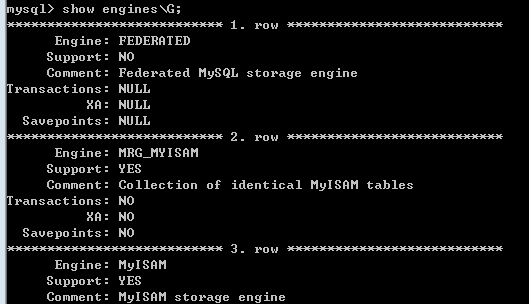

查看使用的 mysql 所涵盖的 存储引擎命令： show engines\G;
改变 某个表的 存储引擎 命令：alter table mytest engine=innodb;
InnoDB 存储引擎 体系结构
InnoDB内存数据对象：数据页（undo page）、索引页（index page）、插入缓冲（insert buffer）、自适应哈希索引（adaptive hash index）、锁信息（lock info）、数据字典信息（data dictionary）、重做日志缓冲（redo log_buffer）、额外内存池（innodb_additional_mem_pool_size）。
innodb的内存的作用大致如下：
- 缓存磁盘上的数据，方便快速的读取；
- 对磁盘文件的数据进行修改之前在这里缓存；
- 应用所作的日志的缓存；
- 内存结构自身的管理结构；
内存结构根据功能可以分成三部分：Innodb buffer pool、additional buffer pool、log buffer;
Innodb buffer pool：缓冲池，从图上可以看到buffer pool占用最大块的内存部分，主要用来各种数据的缓冲。innodb将数据文件按页（16K）读取到缓冲池，然后按最少使用（LRU)算法来保留缓存数据；数据文件修改时，先修改缓存池中的页（即脏页），然后按一定平率将脏页刷新到文件；
查看mysql 内存的 分配情况：
mysql> show variables like 'innodb_%_size';
+---------------------------------+-----------+
| Variable_name | Value |
+---------------------------------+-----------+
| innodb_additional_mem_pool_size | 3145728 |
| innodb_buffer_pool_size | 112197632 |
| innodb_log_buffer_size | 2097152 |
| innodb_log_file_size | 56623104 |
| innodb_purge_batch_size | 20 |
+---------------------------------+-----------+
innodb_additional_mem_pool_size 的 大小：3145728/1024/1024 = 3 M
innodb_buffer_pool_size 的大小：112197632 /1024/1024 = 107M
innodb_log_buffer_size 的大小: 2097152 /1024/1024 = 2M
查看 innodb_buffer_pool 的运行使用情况：
mysql> show engine innodb status\G;
=====================================
161014 10:00:09 INNODB MONITOR OUTPUT
=====================================
Per second averages calculated from the last 7 seconds # 表示过去 7秒内的数据库的状态.
----------------------
BUFFER POOL AND MEMORY
----------------------
Total memory allocated 1
Dictionary memory alloca
Buffer pool size 6848
Free buffers 6414
Database pages 433
Old database pages 0
Modified db pages 0
从 上面可以看到 innodb 存储引擎缓冲池的使用情况.Buffer pool size 表明了一共有多少个缓冲帧（buffer frame）,每个buffer frame 为 16K,所以，这里一共分配了
6848 * 16/1024 = 107 M 的内存缓冲池. free buffers：当前空闲的缓冲帧; Database pages：表示已经使用的缓冲帧.Modified db pages：表示脏页的数量.
Log Buffer：日志缓冲池（功能跟oracle redo log buffer基本相似），将重做日志信息放入这个缓冲区，然后按一定频率将其刷新到重做日志文件。该值一般不需要设置很大，因为一般情况下每一秒钟就会将重做日志缓冲刷新到日志文件，因此我们只需要保证每秒产生的事务量在这个缓冲大小之内即可；
脚本： show variables like ' innodb_log_buffer_size '; 可以显示log buffer的大小；
additional buffer pool：额外缓冲池，在对一些数据结构本身分配内存时，需要从额外的内存池中申请，当该区域的内存不够用时，会从缓冲池中申请。InnoDB 实例会申请缓冲池(innodb_buffer_pool) 的空间，
但是每个缓冲池中的缓冲帧(frame buffer) 还有对应的缓冲控制对象(buffer control block),而且这些对象记录了诸如 LRU、锁、等待等方面的信息，而这个对象的内存需要从额外的内存池中申请。
因此，申请了很大的 InnoDB 缓冲池时，这个值 也会相应的增加。简单理解为：额外缓冲池用于管理缓冲池的内容的，所以缓冲池越大额外换池也需要越大；
