1.个人信息
- 毛琳淇
- 201821121007
- 计算1811
2.实验目的
- 理解RIP路由表的建立与更新
- 感受RIP坏消息传得慢
3.实验内容
使用Packet Tracer，正确配置网络参数，使用命令查看和分析RIP路由信息。
- 建立网络拓扑结构
- 配置参数
- 分析RIP路由信息
4. 实验报告

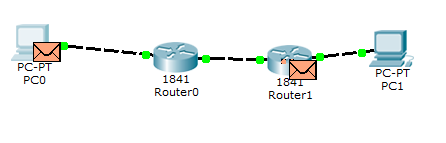

4.1 建立网络拓扑结构
4.2 配置参数
4.2.1 PC参数配置

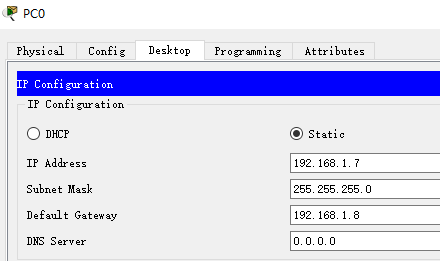

PC0：

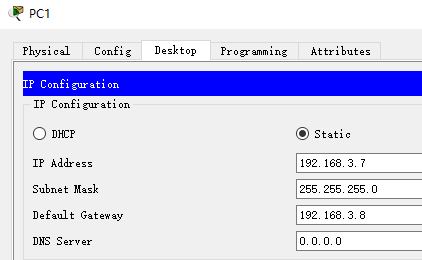

PC1：

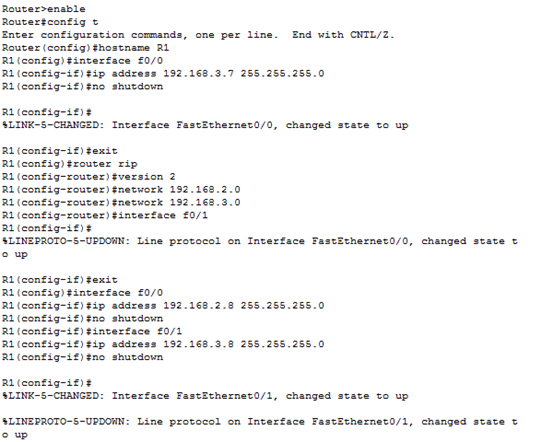

4.2.2 路由器配置

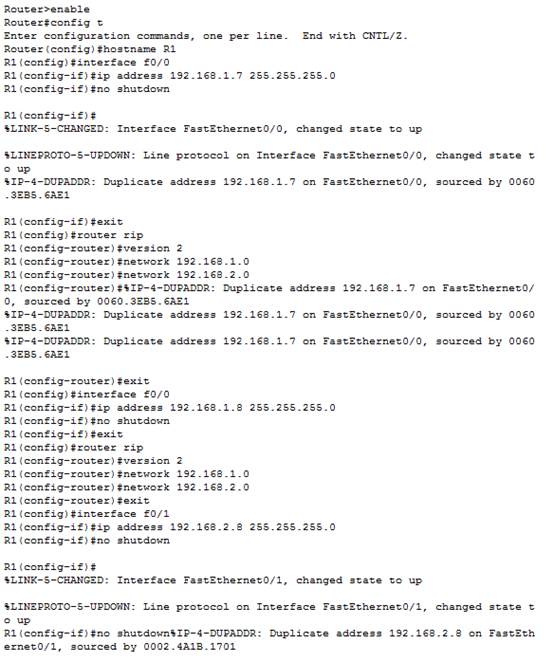

Router0:
Router1:

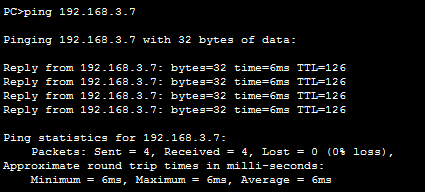

4.3 测试网络连通性
4.4 理解RIP路由表建立和更新

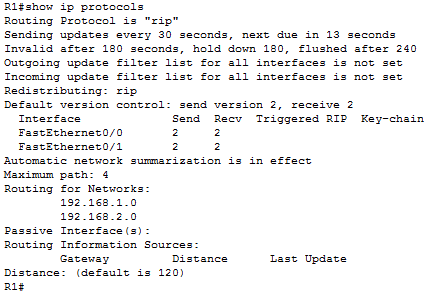

4.4.1 查看路由过程的信息
Routing Protocol is "rip"表示路由协议是RIP
Sending updates every 30 seconds, next due in 20 seconds表示每30秒更新一次发送，接下来的20秒内发送一次
Invalid after 180 seconds, hold down 180, flushed after 240表示180秒后无效，240秒后刷新。注：为了防止更新同步,RIP 会以15%的误差发送更新,即实际发送更新的周期的范围是25.5-30 秒。
Outgoing update filter list for all interfaces is not set表示未设置所有出方向接口的访问权限列表
Incoming update filter list for all interfaces is not set表示未设置所有入方向接口的访问权限列表
Redistributing: rip表示发布协议:RIP
Default version control: send version 2, receive 2:默认发送/接受配置版本:2

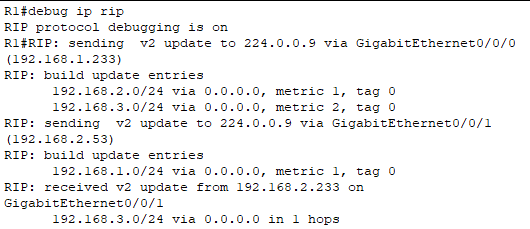

4.4.3 查看R1的RIP发送和接收报文
5. 理解RIP消息传得慢

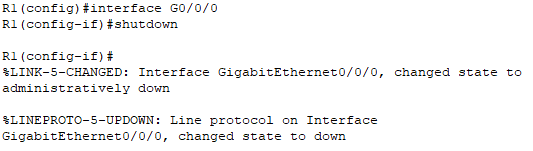

关闭R1的G0/0/0接口
分析：若路由器R1到PC0的链路出了故障，R1无法到达PC0。R1把到PC0的距离改为16，要经过30秒后R1才把更新信息发给R2，然而R2已经先把自己的路由表发给了R1，R1收到R2的更新报文后，误以为可以经过R2到达PC0，于是距离变为3；同理，R2接着又更新自己的路由表，距离改为4，这样的更新一直继续下去，直到R1和R2到PC0的距离增大到16，知道原来PC0是不可达的，最终完成收敛。
