目标
配置目标：如下拓扑结构，从CLIENT1去pingCLIENT2，ping通

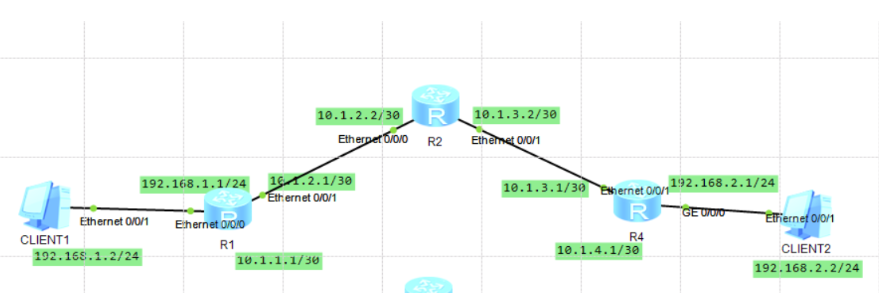

拓扑结构
为了更直观方便，，我先把下面线路去掉，如果一条路会配了我相信也会配另一条。
主机和路由配置
首先我们配置主机ip、子网掩码、网关，路由配置网关、子网掩码
主机1配置如上，主机2类似。
首先我们进入R1，配置R1的网关
sys sysname R1 int e0/0/0 进入此节点 ip add 192.168.1.1 24(255.255.255.0) 配置网关 dis this 查看配置 现在pc1是可以ping互通R1的
然后R1路由再进入e0/0/1节点，方法如上，看这上面图，相关节点ip都标好了。
int e0/0/1 ip add 10.1.2.1 30 dis this 查看是否添加成功 R2 , R4都类似，方法同上，将相关节点的都配置好就行了，只给下R2的命令吧
sys sysname R2 int e0/0/0 进入此节点 ip add 10.1.2.2 dis this 查看配置 quit 退出 int e0/0/1 ip add 10.1.3.2 所有配置好后，这时会发现各设备之间实现了两两互通，但是pc1和pc2却不能ping通，下面就需要配置静态路由来实现了。
静态路由配置
路由配置原则 ：你要到达的网络号 + 网络号的子网掩码 + 下一跳的ip地址
什么意思呢？我们先看下

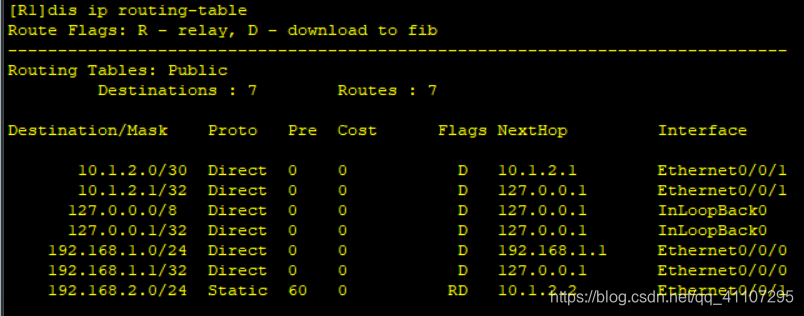

第一列就是网络号和子网掩码，是我们目标地址，第二列就是查看是否是静态路由，图中最后一个就是静态路由，其他位直连路由， 第六列就是下一跳地址，就是我们下一个通向的地址。
direct直接就反映了这是一条直连路由。
直连路由下一跳为自己接口地址
静态路由下一跳为对端设备地址
下面用图来看一下更直观。
我们现在想实现两台主机的通信，需要配置三台静态路由。
现在我们先从主机1往主机2进行配置。
配置静态路由的规则我们上面讲过了，需要知道目标地址，子网掩码，下一跳地址。
首先要知道信息发送，R1->R2->R4。
对R1来讲，目标地址是192.168.2.2，我们要发送信息到PC2。因此我们目标地址写为192.168.2.0，代表整个网段，0-255都可以，所以2也行。子网掩码24就不说了，下一跳地址要看我们通向第二个路由的节点，看的是第二个路由的节点，这样应该能理解了。
R1->R2的下一跳地址就是R2的节点10.1.2.2，这里理解所有应该都理解了。

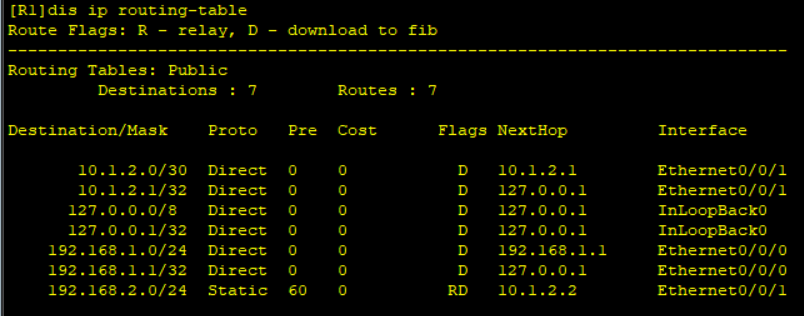

sys 进入R1路由 ip route-static 192.168.2.0 24(网络位) 10.1.2.2 dis ip routing-table 查看路由表是否存在静态路由

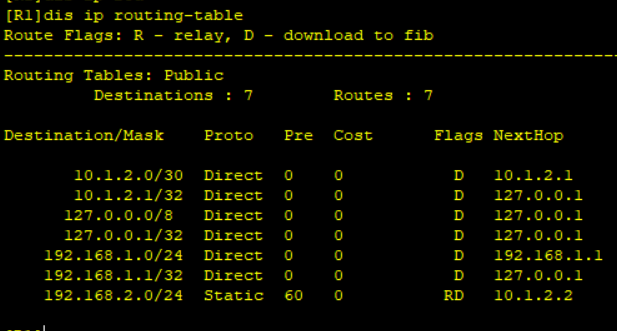

这里可以看到配置成功了已经。
同上，数据是向PC2发送的，所以我们的目标地址都为192.168.2.0
R2配置命令
sys 进入R2路由 ip route-static 192.168.2.0 24(网络位) 10.1.3.1 dis ip routing-table 查看路由表是否存在静态路由

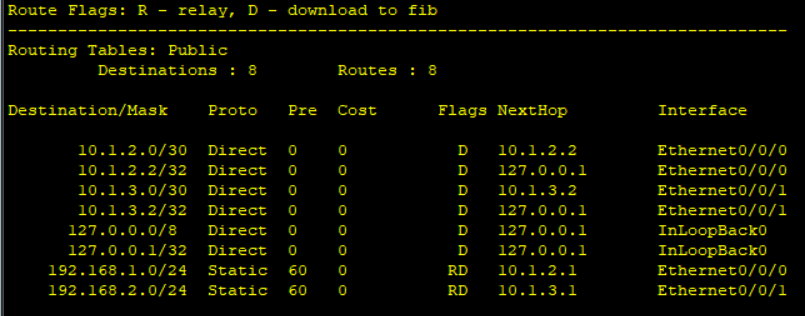

这里我是都配置好了的，所以有俩静态路由。
反过来PC2往PC1发送数据时配置R4，这时我们的目标地址就变成192.168.1.0了
R4配置命令

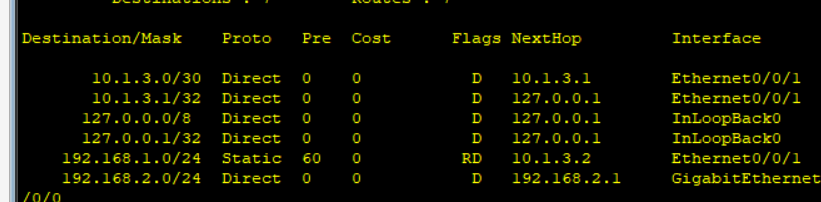

sys 进入R4路由 ip route-static 192.168.1.0 24(网络位) 10.1.3.2 dis ip routing-table 查看路由表是否存在静态路由
R2配置命令
sys 进入R2路由 ip route-static 192.168.1.0 24(网络位) 10.1.2.1 dis ip routing-table 查看路由表是否存在静态路由 至此配置完毕，

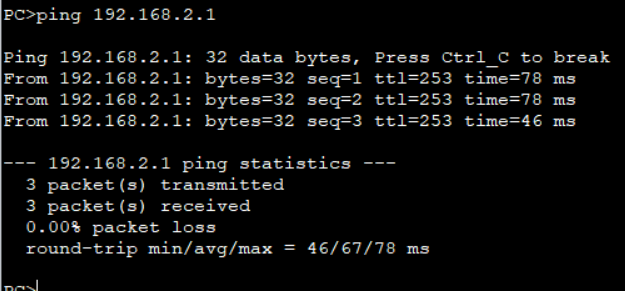

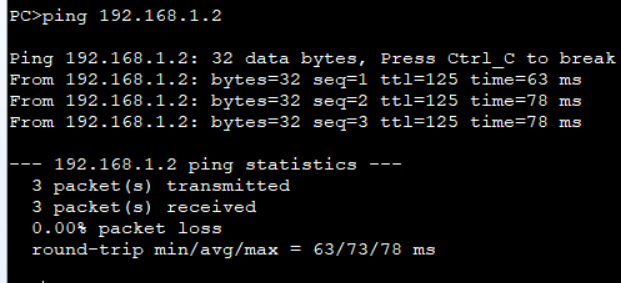

查看PC1和PC2是否能互通。
主机1
主机2
以上仅为个人理解，反正配成了。
