NX二次开发-UFUN获取当前导出CGM选项设置UF_CGM_ask_session_export_options

文章转载自唐康林NX二次开发论坛，原文出处： http://www.nxopen.cn/thread-126-1-1.html

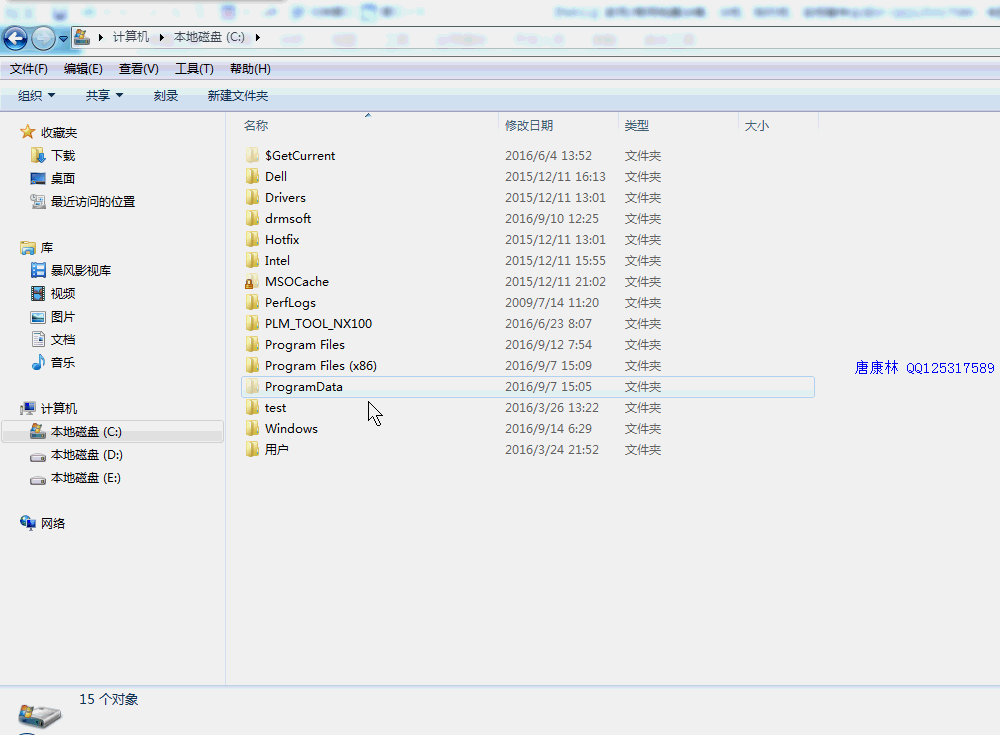

 刚才有同学问到这个问题，如果是用NXOpen来做，直接录制一下就可以了； 在UFUN里面没有直接的函数； 思路就是： 1、先将工程图转换为cgm 2、调用系统的cgm2pdf.exe工具，将上一步转换的cgm再转成PDF格式； 以下是我写的一个例子。大家可以拿一个工程图测试以下代码，最后会在C盘生成tkl.cgm与tkl.pdf两个文件。   #include <uf.h> #include <uf_draw.h> #include <uf_cgm.h> #include <windows.h>    UF_initialize();  tag_t drawing_tag = NULL_TAG; UF_DRAW_ask_current_drawing(&drawing_tag);  if (drawing_tag != NULL_TAG) { 	UF_CGM_export_options_t export_options; 	UF_CGM_ask_default_export_options(&export_options); 	//UF_CGM_ask_session_export_options(&export_options);//用这个函数也可以初始化 	export_options.reason = UF_CGM_pdf_reason; 	UF_CGM_set_session_export_options(&export_options);  	char outFilePath[UF_CFI_MAX_FILE_NAME_BUFSIZE] = "c:\\tkl.cgm"; 	UF_CGM_export_cgm(drawing_tag, &export_options, outFilePath); //导出成CGM文件  	//将CGM转换成PDF 	char outPdfFilePath[UF_CFI_MAX_FILE_NAME_BUFSIZE] = "c:\\tkl.pdf"; 	NXOpen::NXString nxbasedir = theSession->GetEnvironmentVariableValue("UGII_BASE_DIR");//获取NX主目录 	std::ostringstream tempstring; 	tempstring << nxbasedir.GetLocaleText() << "\\NXPLOT\\bin\\pdf\\cgm2pdf.exe " << outFilePath << " " << outPdfFilePath; 	std::string covertvalule = tempstring.str(); 	WinExec(covertvalule.c_str(), SW_HIDE); //打开PDF转换器，并转换 	tempstring.str(""); 	tempstring.clear(); }  UF_terminate();

文章来源: https://blog.csdn.net/lu1287580078/article/details/89890352
